Flow Designer の通信ネットワークインベントリワークフロー

機能カタログとサブフローを使用すること Telecommunications Network Inventory で、ネットワークインベントリの設計と割り当てのプロセスを自動化するのに役立つ機能にアクセスできます。

Telecommunications Network Inventory 機能カタログ

Telecommunications Network Inventoryこれらの機能を使用して、設計およびアサインプロセスの実行中に構成アイテム (CI) を作成、更新、および取得できます。たとえば、次のアクションを実行できます。

• 電気通信機器の作成
• インターフェイスカードの追加

次の表は、 Telecommunications Network Inventory 機能別に分類された機能の一覧です。

表 : 1. Telecommunications Network Inventory 関数

関数タイプ	関数名
作成	TNI テンプレートから CI を作成 論理接続を作成 論理インターフェイスを作成 物理接続を作成 パス検索
読み取り	空き番号を割り当てる Summery インターフェイスを取得 次のハブを検索
更新	カスケード更新
ヘルパー関数	文字列の分割 アレイからインデックスを取得

ネットワークインベントリ機能の詳細については、を参照してください Telecommunications Network Inventory 機能カタログ。

次の例は、アクションライブラリの フローデザイナー[ネットワークインベントリ 詳細] オプションで使用できる機能を示しています。これらの機能を使用して、在庫関連のデータ操作を実行することができます。

図 : 1. ネットワークインベントリ機能カタログの場所

これらの機能は、設計とアサインが一連のアクションであるため、ワークフロー内のTelecommunications Network Inventoryアクションとして使用するフローデザイナーこともできます。再利用可能な フローデザイナー アクションにより、ワークフローでの論理的な接続の作成など、繰り返しの作業を自動化できます。アクションの詳細については フローデザイナー 、「 Flow Designer」を参照してください。

Telecommunications Network Inventory サブフロー

では フローデザイナー、設計とアサインプロセスの実行中に、サブフローとの間でデータをやり取りするための入力と出力を指定できます。必要に応じて、サブフローにフィールドを追加できます。サブフローの操作の詳細については、「 サブフローの構築」を参照してください。の詳細については フローデザイナー、「 Flow Designer」を参照してください。

Telecommunications Network Inventoryアプリケーションには次のサブフローがあります。

論理接続の作成

インベントリをインスタンス化するときに受信した入力に基づいて、アプリケーションに Telecommunications Network Inventory 論理接続レコードを作成します。詳細については、「論理接続作成サブフロー」を参照してください。

物理接続の作成

インベントリをインスタンス化するときに受信した入力に基づいて、アプリケーションに Telecommunications Network Inventory 物理接続レコードを作成します。詳細については、「物理接続作成サブフロー」を参照してください。

次の例は、アクションライブラリの フローデザイナー[ネットワークインベントリ 詳細] オプションで使用できるサブフローを示しています。これらの機能を使用して、在庫関連のデータ操作を実行することができます。

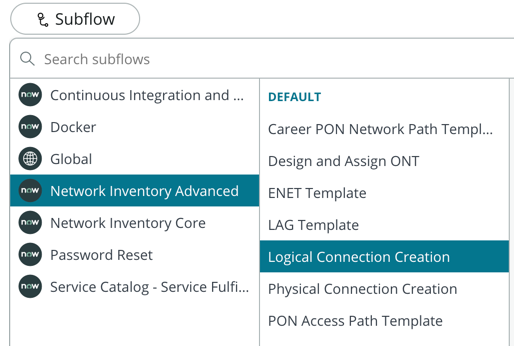

図 : 2. ネットワークインベントリサブフローの場所
