Interaktion mit der Nexus-Karten-UI über den Arbeitsbereich

Freigeben Version: Australia

Aktualisiert 12. März 2026

7 Minuten Lesedauer

Verwenden Sie die Nexus-Zuordnung (Resilienzzuordnung), um Beziehungen zwischen verschiedenen Datensätzen und Konfigurationen zu definieren, um zugehörige Daten mit Hierarchie anzuzeigen und in einer Knotenzuordnung darzustellen. Sie können die aktuelle Konfiguration der Karte überprüfen und Bereiche mit Change identifizieren. Durch Ändern der Konfiguration können Sie beobachten, wie die Karte entsprechend aktualisiert wird.

Vorbereitungen

Erforderliche Rolle: sn_oper_res.Manager

Prozedur

Navigieren zu Arbeitsbereich für organisationales Resilienzmanagement > Liste > Servicesan.
Öffnen Sie in einem der Servicemodule den gewünschten Datensatz, an dem Sie arbeiten möchten.
Sie können den Datensatz über eines der folgenden Servicemodule öffnen:
- Services
- Geschäftsservices
- Angebote
- Geschäftsprozesse
- Anwendungsservices

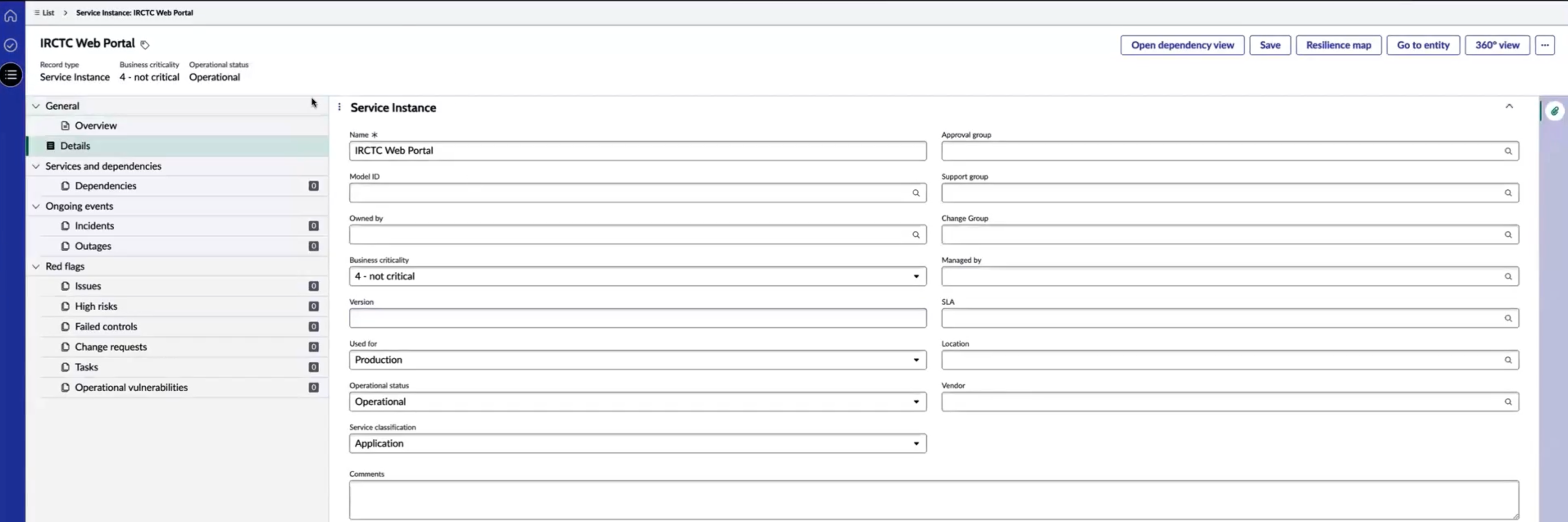

Das folgende Beispiel zeigt den Servicedatensatz für das IRCTC-Webportal.
Wählen Sie aus, um die Kartenansicht des Konfigurationsdatensatzes zu öffnen und zu aktualisieren Resilienzzuordnung UI-Aktion.
Die Resilienzzuordnung Die UI-Aktion ist der Standardeinstiegspunkt für die Knotenzuordnung und ist als primärer Zugriffspunkt konfiguriert. Sie können aus jeder Entitätsübersicht zu dieser Zuordnung navigieren, z. B. einer Service- oder Business-Service-Übersicht in Arbeitsbereich für organisationale Resilienz. Danach werden Sie zur konfigurierten Standard-Resilienzzuordnung weitergeleitet.
Hinweis:
Die sys_ID der Nexus-Zuordnung ist in den jeweiligen deklarativen Aktionen definiert.
Mehrere Nexus-Karten: Sie können mehrere Nexus-Karten für einen einzelnen Hauptknoten konfigurieren. Wenn Sie eine bestimmte Entität konfigurieren, z. B. einen Business-Service, können Sie mehrere Nexus-Kartenkonfigurationen erstellen. Sie können beispielsweise eine Nexus-Zuordnung für eine Business Service Resilience-Zuordnungsgruppe konfigurieren, die mehrere Schaltflächen enthält, die mit verschiedenen Knotenzuordnungen verknüpft sind. Der Gruppenname kann an Ihre Anforderungen angepasst werden.

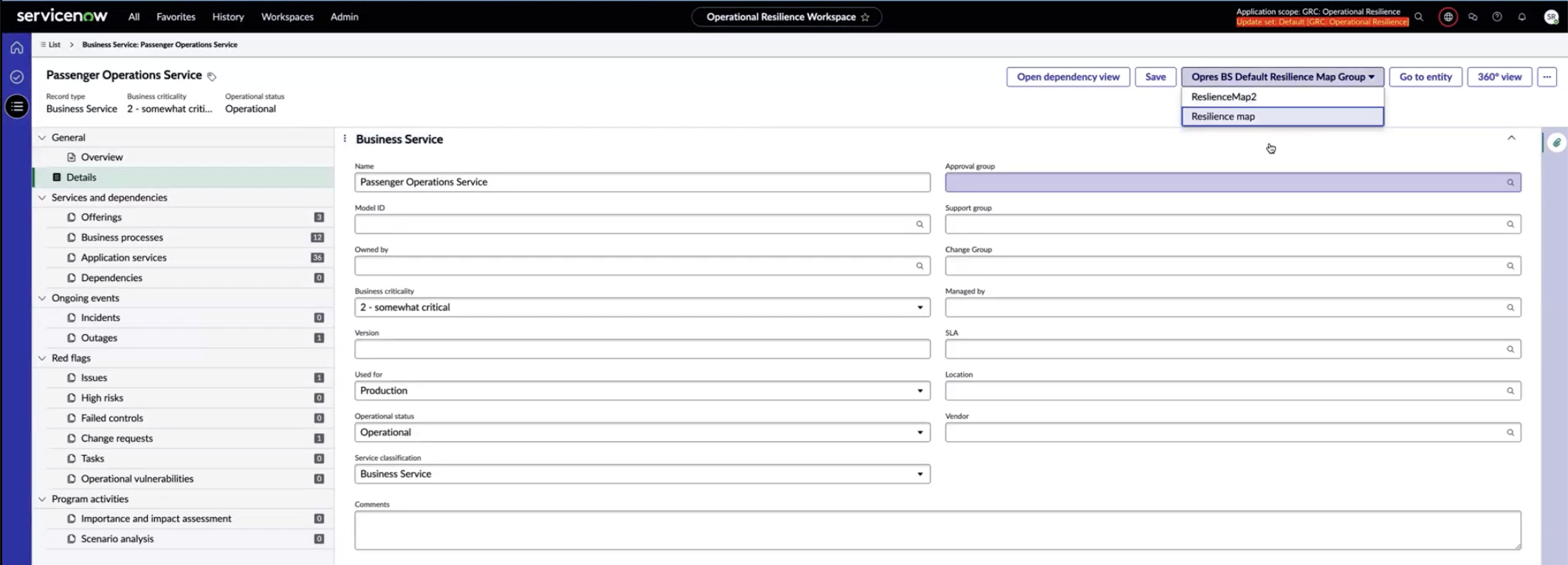

Im folgenden Beispiel sind zwei Schaltflächen für die Business Service Resilience-Zuordnungsgruppe konfiguriert, die jeweils eine bestimmte Knotenzuordnung darstellen. Diese Funktionalität ermöglicht eine maßgeschneiderte Visualisierung des Business-Service und der zugehörigen Knoten. Durch Anpassen der Gruppennamen- und Knotenzuordnungen können Sie eine informativere und anwenderfreundlichere Nexus-Zuordnung erstellen.

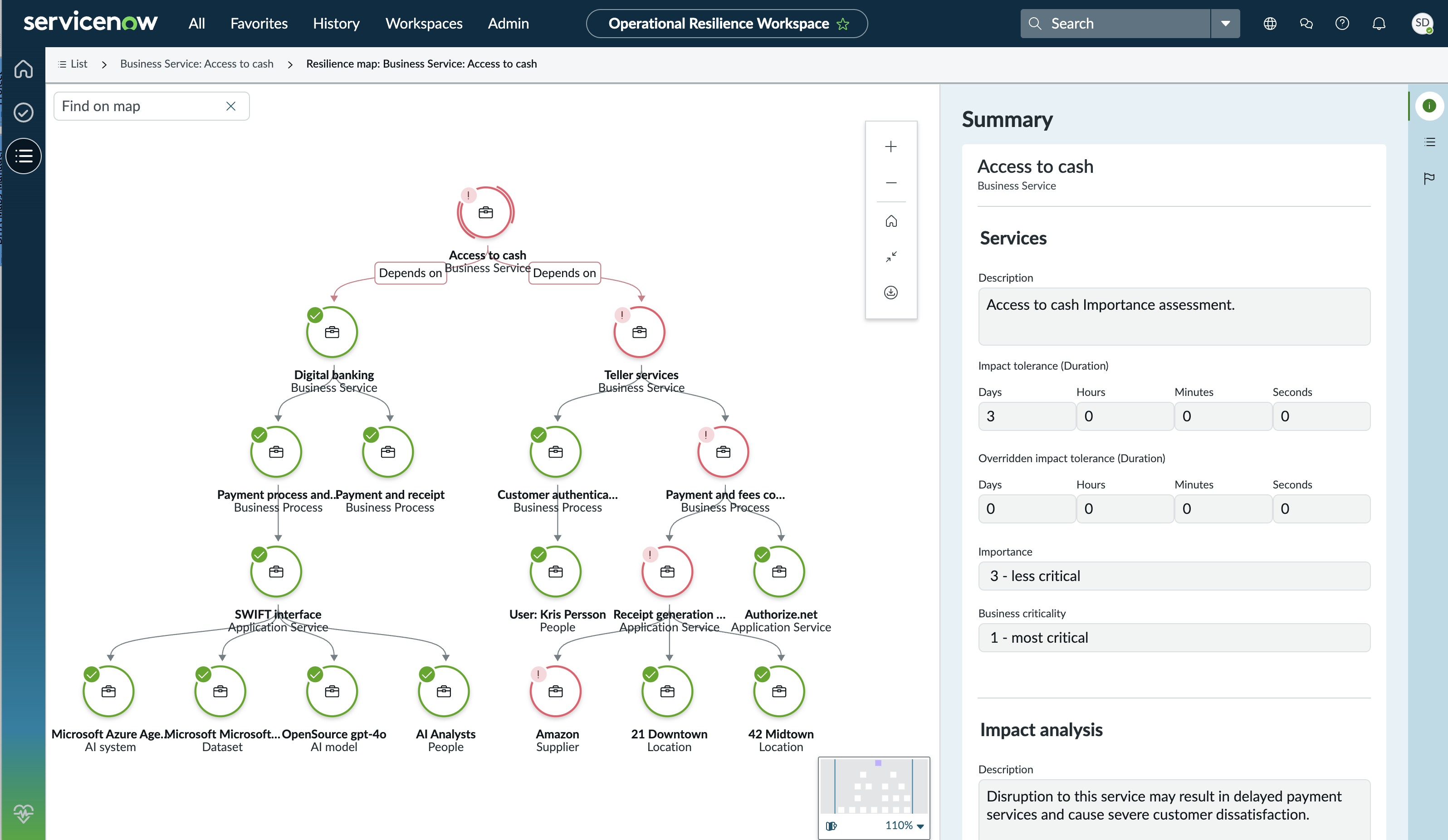

Wenn Sie zur Resilienzzuordnung navigieren, wird die Standardkonfiguration automatisch geladen. Wenn Sie einen bestimmten Stammknoten auswählen, wie im Beispiel gezeigt, wird die entsprechende Konfiguration angezeigt, die diesem Knoten zugeordnet ist.
Die Stile des Stammknotens wird angezeigt und verweist auf einen bestimmten Knoten in der Zuordnung. Die Hauptknotenkonfiguration unterstützt sowohl von oben nach unten als auch von unten nach oben, was eine flexible hierarchische Visualisierung ermöglicht.
Die Richtungsspalte im Beispiel zeigt, dass sowohl vorgelagerte als auch nachgelagerte Hauptknotenkonfigurationen aktiviert sind, was dieselbe Hierarchie in der Karte widerspiegelt.
Um einen anderen Knoten als primären Knoten festzulegen, wählen Sie ihn einfach in der Karte aus, halten Sie ihn gedrückt (oder klicken Sie mit der rechten Maustaste), und wählen Sie aus Legen Sie dies als primär fest Option.

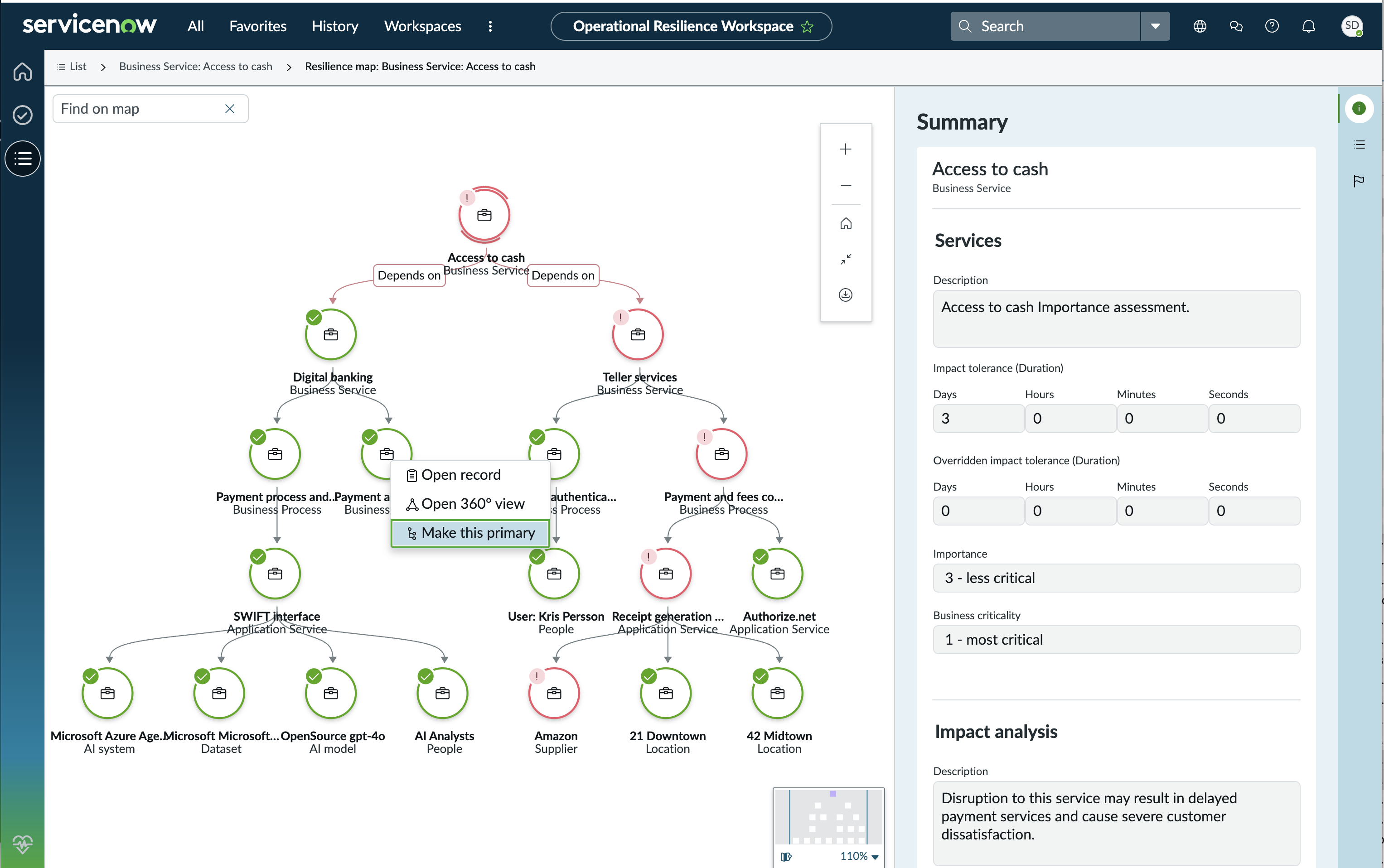

Die Legen Sie dies als primär fest Option wird im Beispiel angezeigt.

Wenn Sie diese Option auswählen, wird die Karte neu geladen, und ein Breadcrumb wird hinzugefügt, um den neu festgelegten Stammknoten widerzuspiegeln. Sie können zurück zum Stammknoten navigieren, indem Sie auf dem Startsymbol auswählen, das den Stammknoten auf der Seite zentriert. Die Zuordnung zeigt dann die vor- und nachgelagerten Verbindungen im Zusammenhang mit dem Stammknoten an.
Wenn Sie einen Knoten als primären (Stamm-) Knoten aktualisieren, sind die verfügbaren Optionen auf beschränkt Datensatz öffnen Und Öffnen Sie die 360-Grad-Ansicht Wie im Beispiel gezeigt.
Wählen Sie aus, um den dem Knoten zugeordneten Datensatz zu öffnen Datensatz öffnen .

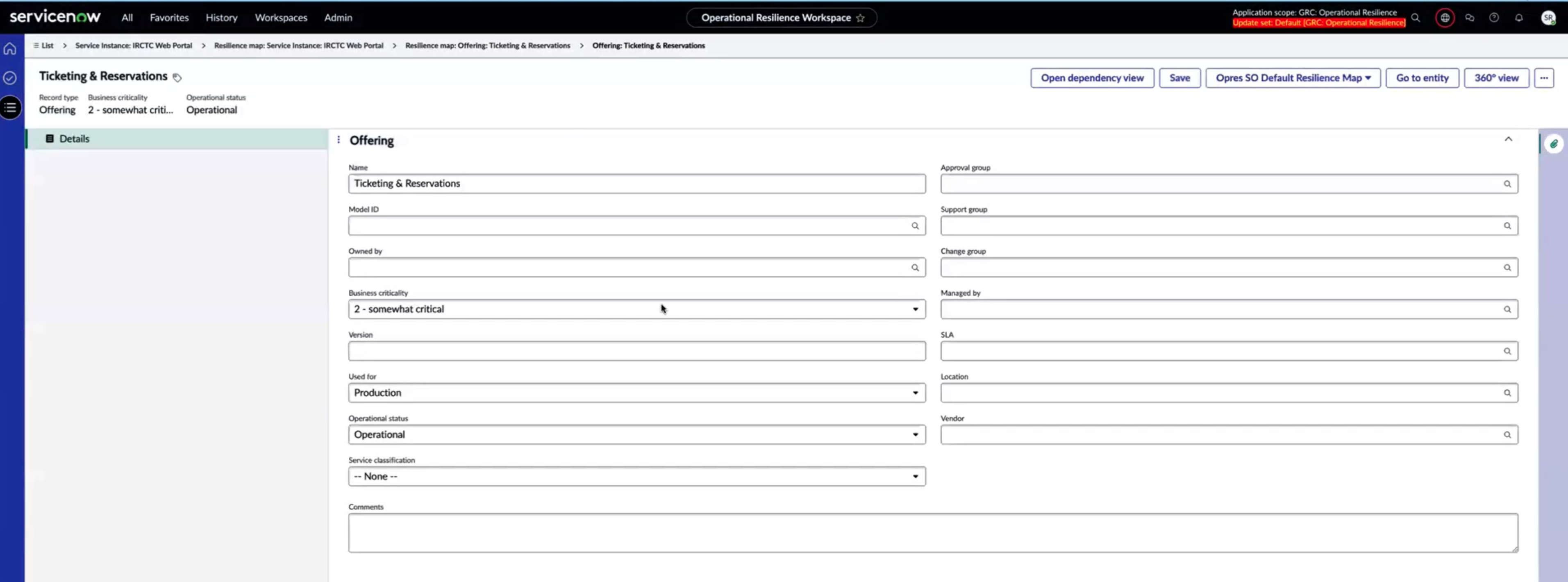

Wenn Sie auswählen Datensatz öffnen , Leitet Sie zur Übersichtsseite des Knotens um.
Wählen Sie aus, um die dem Knoten zugeordnete 360-Grad-Ansicht zu öffnen Öffnen Sie die 360-Grad-Ansicht .

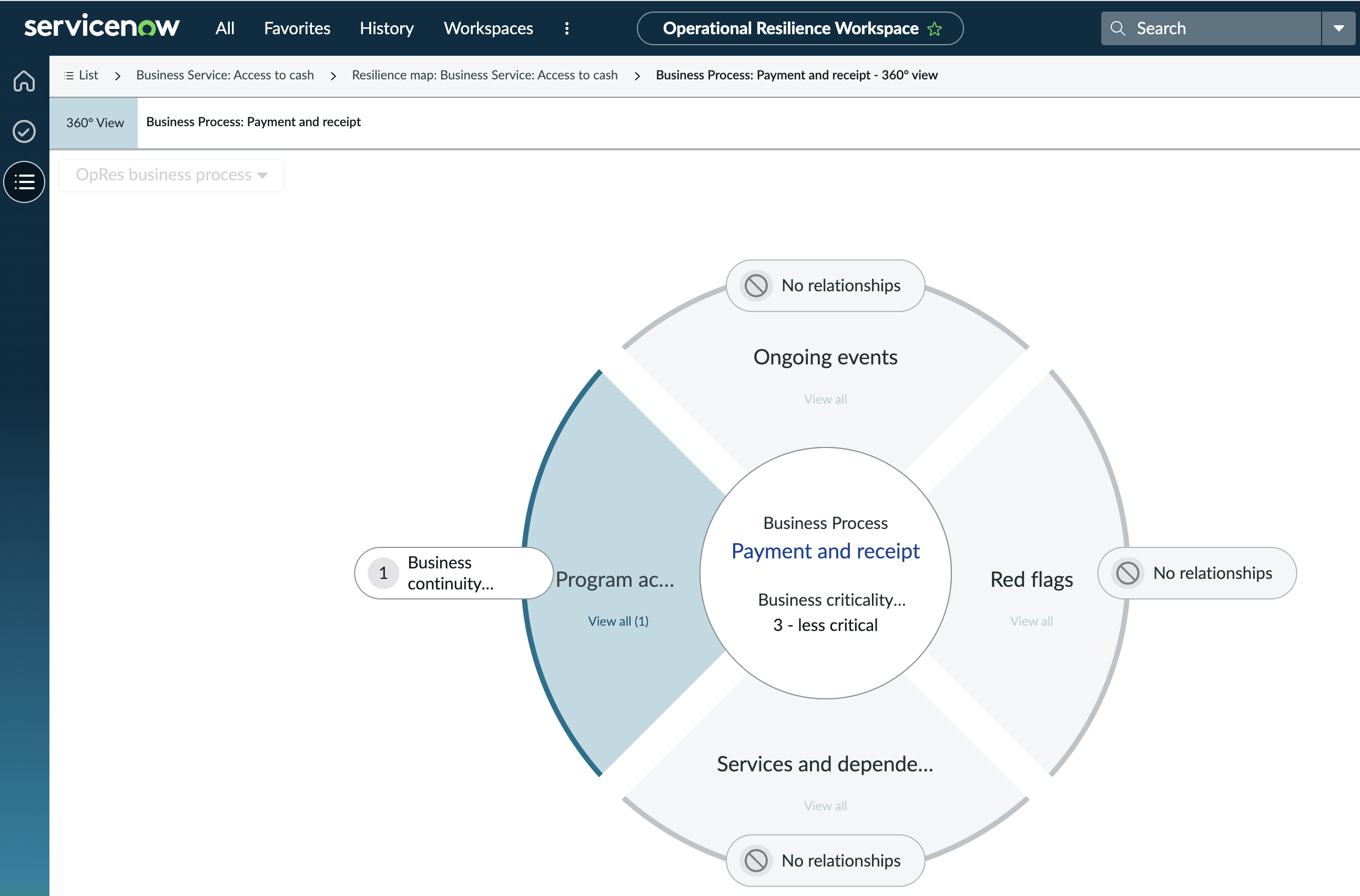

Auswahl Öffnen Sie die 360-Grad-Ansicht Lädt die für diesen Knoten konfigurierte 360-Grad-Ansicht, wie in den Knotenkonfigurationseinstellungen definiert.
Um zum Servicedatensatz oder zur Listenansicht zu navigieren, verwenden Sie die Menüoption Breadcrumb in der Anwenderoberfläche.
Das Beispiel zeigt die Breadcrumb-Pfadnavigation zum Servicedatensatz an.

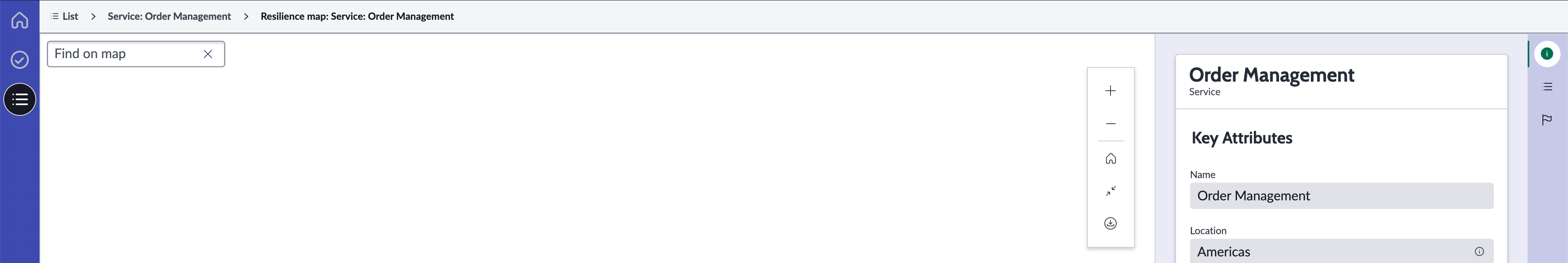

Wählen Sie aus, um nach einem bestimmten Service auf der Karte zu suchen Auf Karte suchen .
Die Knotenzuordnung enthält die Funktion „auf Karte suchen“, mit der Sie nach einem bestimmten Service suchen können.
Wenn Sie eine Suche initiieren, wird der entsprechende Knoten in der Karte hervorgehoben, und Sie können ihn für weitere Aktionen auswählen. Durch das Löschen der Suche wird die Karte in den vorherigen Status zurückgegeben. Sie können den gesuchten Knoten auch als primären Knoten festlegen, der die Zuordnung aktualisiert, um den Knoten zusammen mit seinen vor- und nachgelagerten Verbindungen als Stamm anzuzeigen.
Um die Liste der gruppierten Knoten anzuzeigen oder einzeln zu erweitern, wählen Sie die gruppierten Knoten mit der rechten Maustaste aus.
Die Knotenzuordnung zeigt gruppierte Knoten, z. B. erster Knoten, zweiter Knoten und dritte Gruppe, als erweiterbar an.
Die Rechtskurve auf dem gruppierten Knoten bietet Optionen zum Anzeigen der offenen Liste, die die Anzahl der an diesem Punkt gruppierten Knoten auflistet, oder zum erweitern des Knotens.
Um zusätzliche Knoten anzuzeigen, die dem ausgewählten Knoten zugeordnet sind, erweitern Sie die Knoten.
Mit der Knotenerweiterungsfunktion können Sie zusätzliche Knoten anzeigen, die dem ausgewählten Knoten zugeordnet sind, z. B. die im Beispiel gezeigte Ebene „Fahrgastinformationen“. Die Erweiterung der Knoten wird basierend auf der Anzahl der verfügbaren Ebenen dynamisch aktualisiert, was eine detailliertere und kontrolliertere Exploration der Knotenzuordnung ermöglicht. Mit den Optionen „Liste erweitern“ und „Liste öffnen“ können Sie effizient in der Karte navigieren und die Beziehungen zwischen Knoten besser verstehen.
Um Knoten auf einer bestimmten Ebene zusammenzufassen, ändern Sie den Konfigurationstyp des Hauptknotens von „Standard“ in „Gruppe“, und zeigen Sie die konsolidierte Ansicht an.
Die Knotenzuordnung enthält eine Zusammenfassungsfunktion, mit der Sie Knoten auf einer bestimmten Ebene gruppieren können. Sie können den Konfigurationstyp des Hauptknotens wie im Beispiel gezeigt von „Standard“ in „Gruppe“ ändern.
Mit dieser Aktion werden die Knoten auf der ausgewählten Ebene zusammengefasst, wodurch eine konsolidiertere Ansicht bereitgestellt wird.
Um die gruppierten Knoten im Listenformat zu öffnen, wählen Sie den gruppierten Knoten mit der rechten Maustaste aus, und wählen Sie aus Liste öffnen .
Diese Aktion listet die Entitäten auf, die an diesem Punkt aggregiert wurden, sodass Sie die beteiligten Knoten genau verstehen.
Um über den Seitenbereich auf Informationen zum ausgewählten Knoten zuzugreifen, wählen Sie aus Info Symbol in der Zusammenfassung des Seitenbereichs.

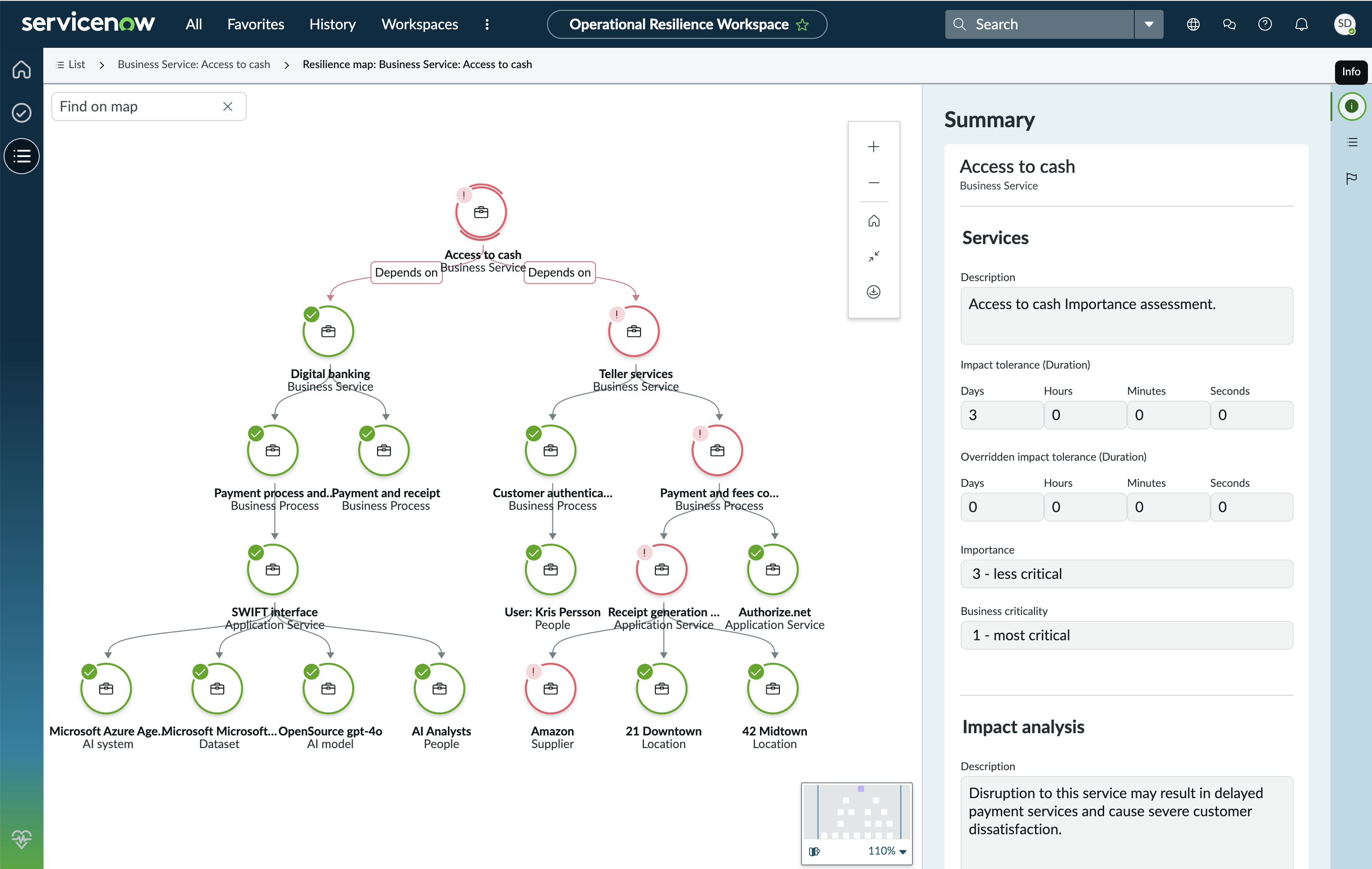

Die Knotenzuordnung enthält einen Seitenbereich, der einen Überblick über die ausgewählte Konfiguration bietet. Wenn ein Knoten ausgewählt ist, werden im Seitenbereich seine Details angezeigt, die dynamisch aktualisiert werden, wenn Sie zwischen Knoten wechseln. Die Standardinformationen werden anfänglich angezeigt. Die Info Das Symbol wird in der Zusammenfassung des Seitenbereichs angezeigt, wie im Beispiel gezeigt.
Um auf Informationen zu den zugehörigen Listen für den ausgewählten Knoten zuzugreifen, wählen Sie aus Zugehörige Listen Symbol in der Zusammenfassung des Seitenbereichs.

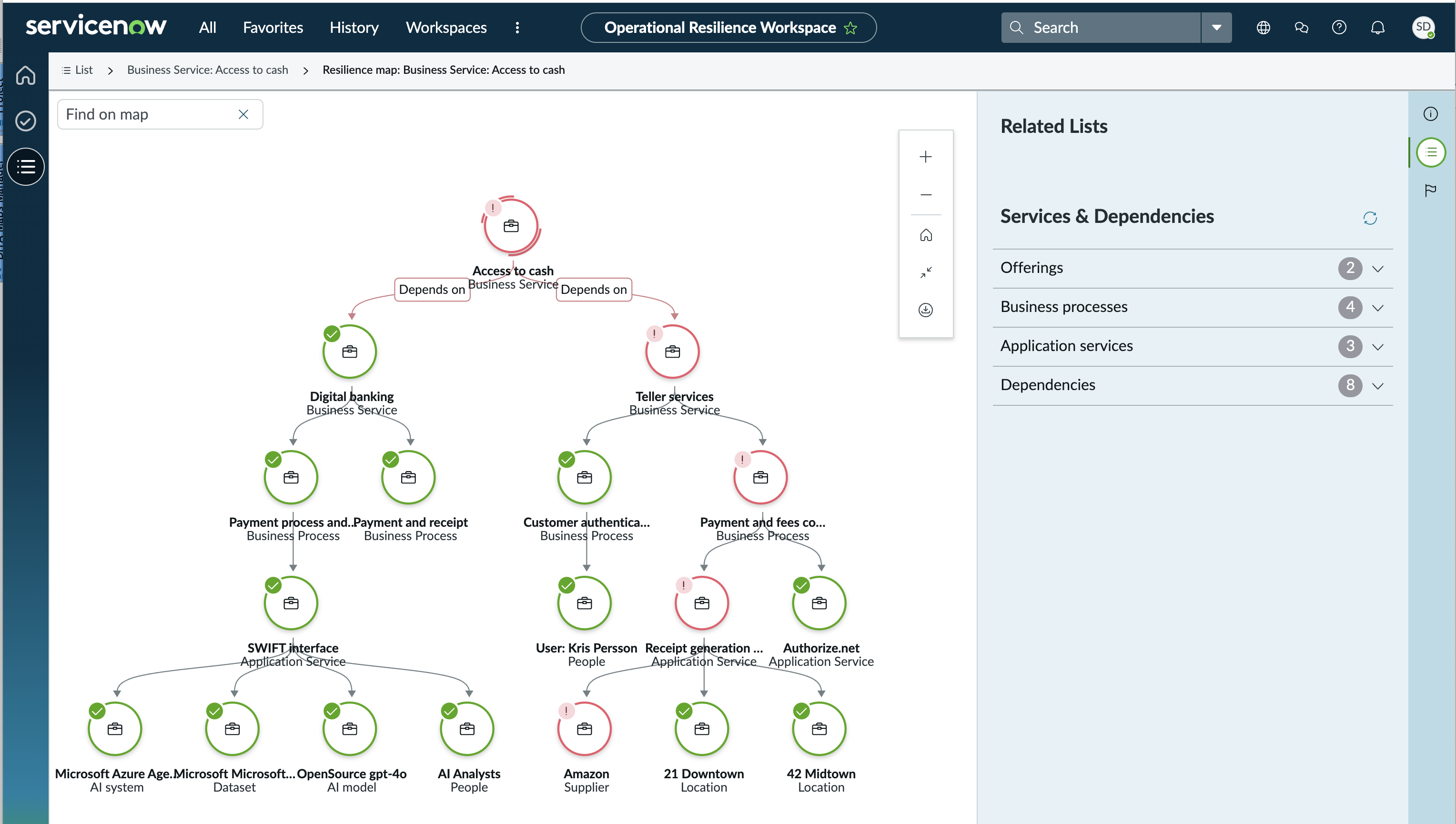

Für einen ausgewählten Knoten werden im Seitenbereich die zugehörigen Services und Abhängigkeiten angezeigt. Wenn Sie beispielsweise den Knoten „Warnungsprozess verzögern“ auswählen, werden im Seitenbereich die drei Anwendungsservices oder Abhängigkeiten angezeigt. Durch das Wechseln zu einem anderen Knoten, z. B. dem Stammknoten, werden die im Seitenbereich angezeigten Services und Abhängigkeiten aktualisiert.
Für den ausgewählten Knoten können Sie die zugehörigen Services und Abhängigkeiten anzeigen. Die Aktualisieren Die Option lädt die zugehörigen Listen neu, um sicherzustellen, dass Sie über die aktuellsten Informationen verfügen. In der Zwischenzeit wird Alle anzeigen Option zeigt alle verfügbaren zugehörigen Listen an und bietet einen umfassenden Überblick.
Um auf Informationen zu den roten Kennzeichnungen für den ausgewählten Knoten zuzugreifen, wählen Sie aus Rote Kennzeichnungen Symbol in der Zusammenfassung des Seitenbereichs.

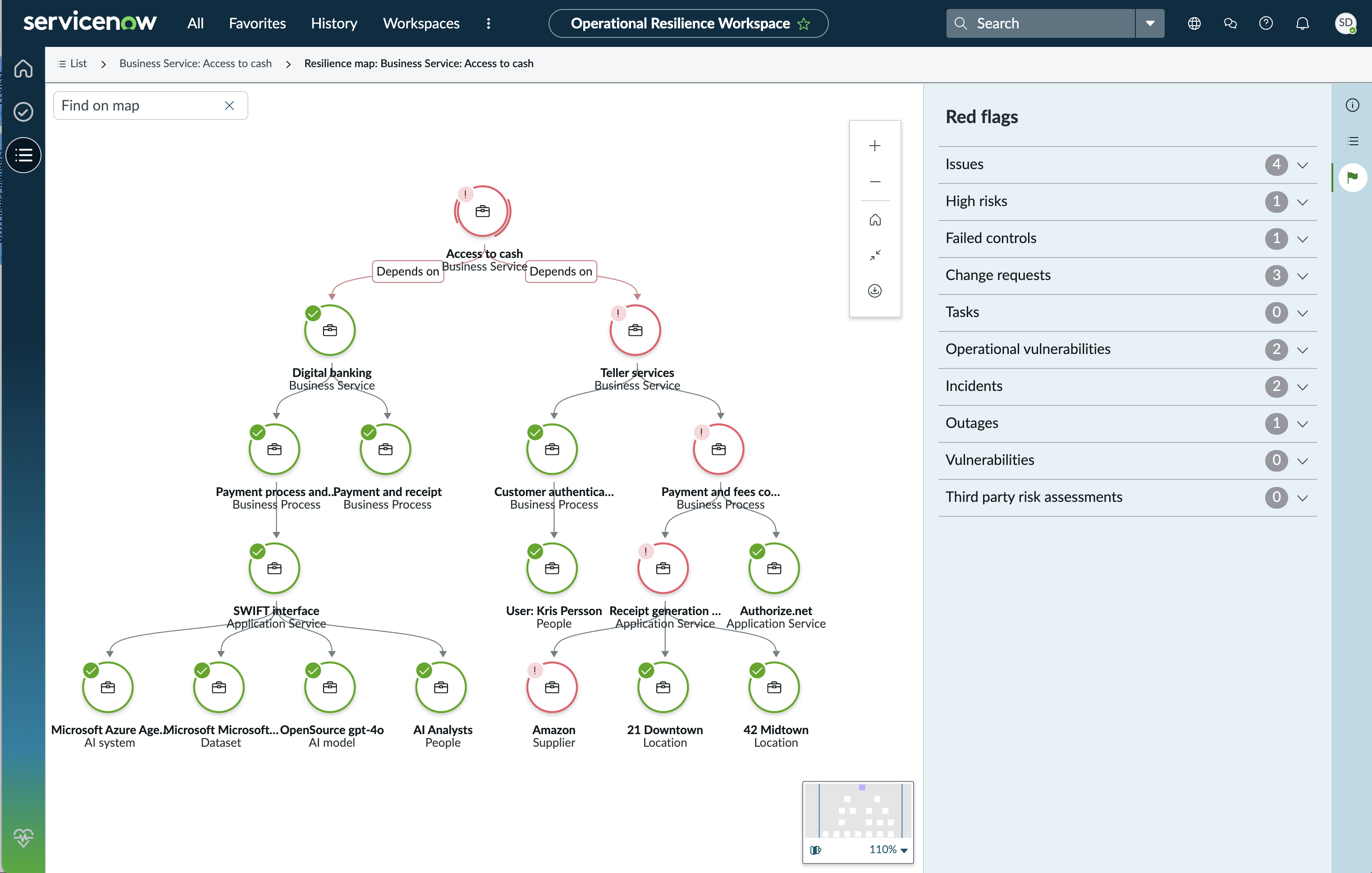

Im Seitenbereich werden auch rote Kennzeichnungen angezeigt, die auf Probleme oder Ausfälle im Zusammenhang mit dem ausgewählten Knoten hinweisen. Wenn ein Knoten eine rote Kennzeichnung hat, wird er mit einem Ausrufezeichen als kritisch markiert. Wenn beispielsweise ein Ausfall oder Problem mit einem Knoten wie „SMS-Warnung“ oder „Live-Statusaktualisierung“ auftritt, wird er rot hervorgehoben.
Für den ausgewählten Knoten werden die folgenden roten Kennzeichnungen angezeigt:
- Probleme
- Hohe Risiken
- Fehlgeschlagene Steuerungen
- Change-Anforderungen
- Aufgaben
- Operative Schwachstellen
- Incidents
- Ausfälle
- Krisen-Ereignisse
- Schwachstellen
- Drittpartei-Risikobewertungen
Ändern Sie die Knotenkonfiguration, indem Sie die Knotenkonfigurationseinstellung in der Nexus-Zuordnung ändern.

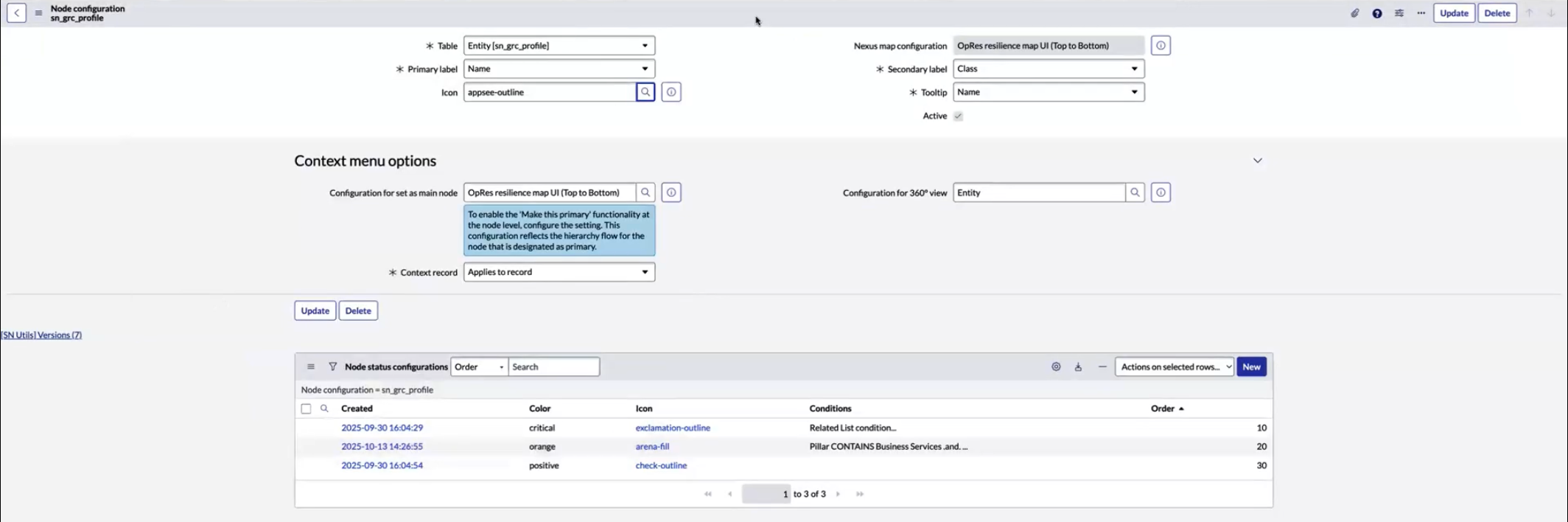

Das Beispiel zeigt, wie die Knotenkonfigurationseinstellung in der Nexus-Zuordnung aktualisiert wird.
Die geänderte Knotenkonfiguration wird im Beispiel angezeigt.
Um die Edge-Statuskonfiguration anzupassen, z. B. die Farbe zu ändern, ändern Sie die Einstellungen in der Edge-Statuskonfiguration innerhalb der Nexus-Kartenkonfiguration.

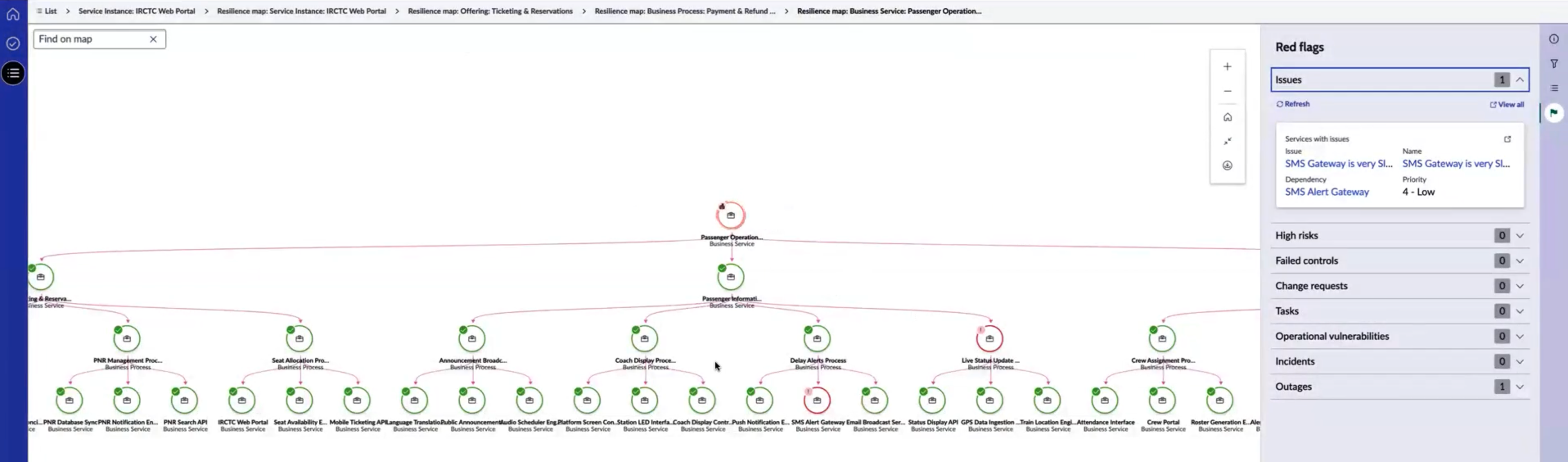

Im Beispiel werden die Edges des Knotens in Magenta hervorgehoben.

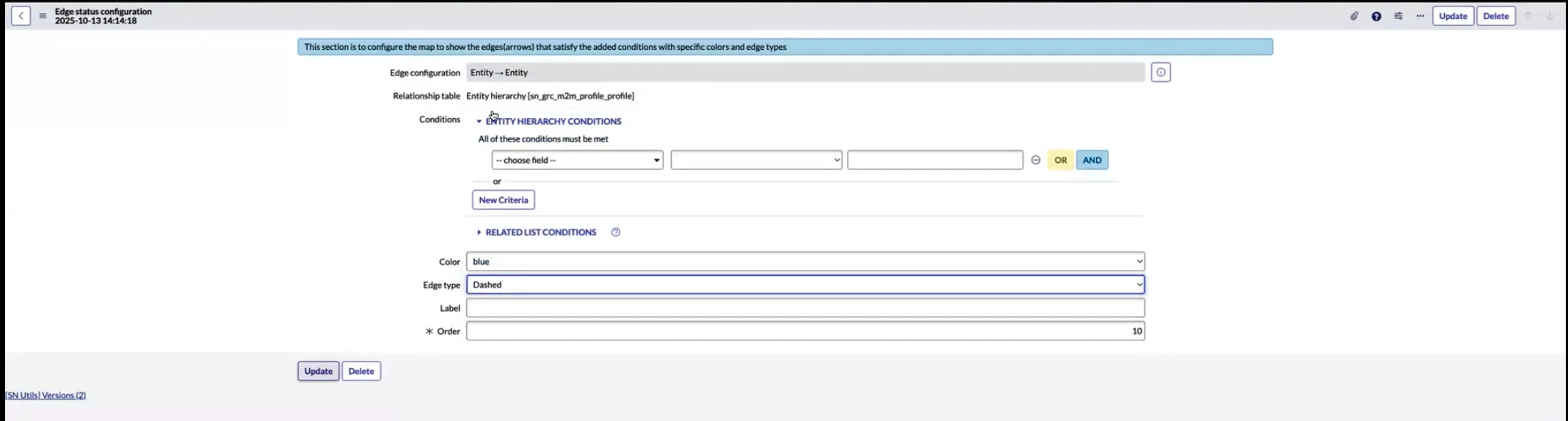

Das Beispiel veranschaulicht, wie Edge-Statuseinstellungen wie Farbe und Typ geändert werden.

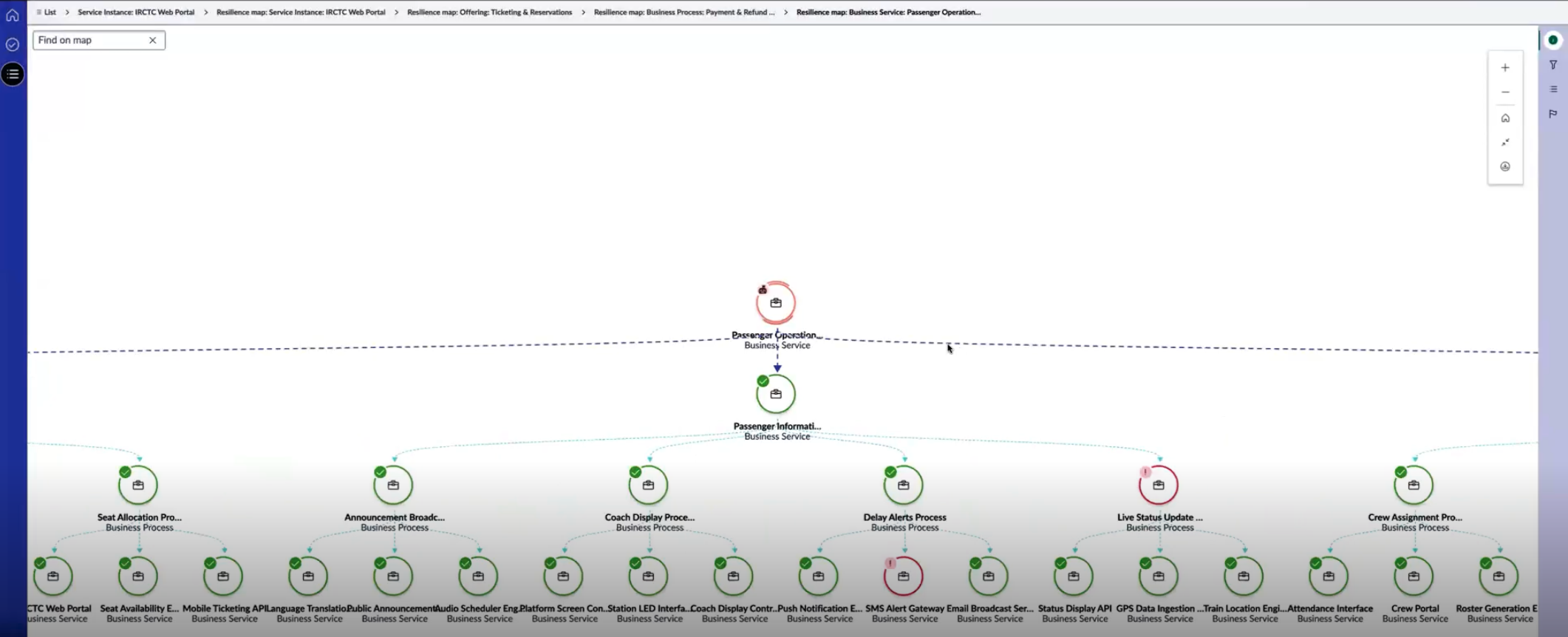

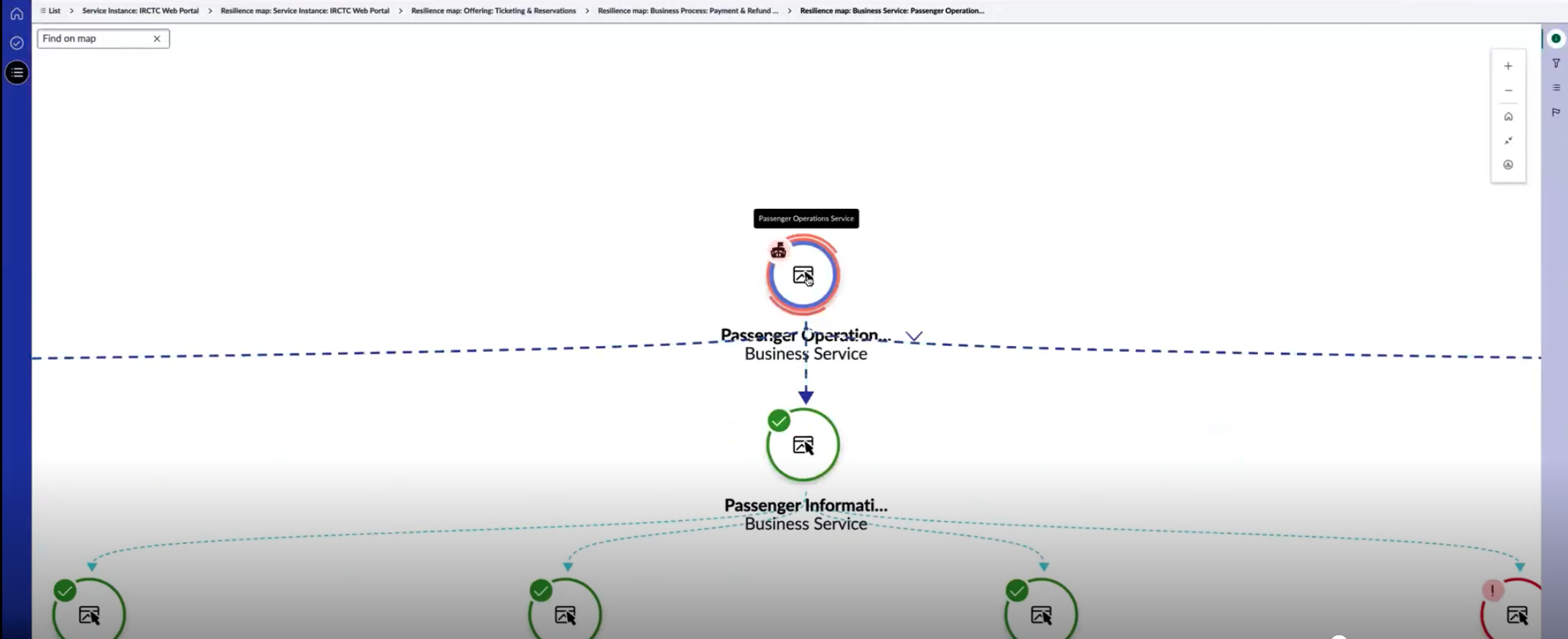

Wenn Sie die Karte speichern und neu laden, spiegelt sie die aktualisierte Edge-Konfiguration wider und zeigt alle Edges als gestrichelte Linien in blau an, wie im Beispiel gezeigt.
Um die Zuordnung zu aktualisieren, können Sie entweder zur ursprünglichen Hauptknotenkonfiguration zurückkehren oder sie einfach neu laden.
Um die Zoomstufe der Karte zu aktualisieren, passen Sie den Prozentsatz der Karte im Fenster „Zoomstufe“ an.
Zum Vergrößern oder Verkleinern der Karte wählen Sie „ + „ Oder “ – „ In der Positionsmenüleiste.

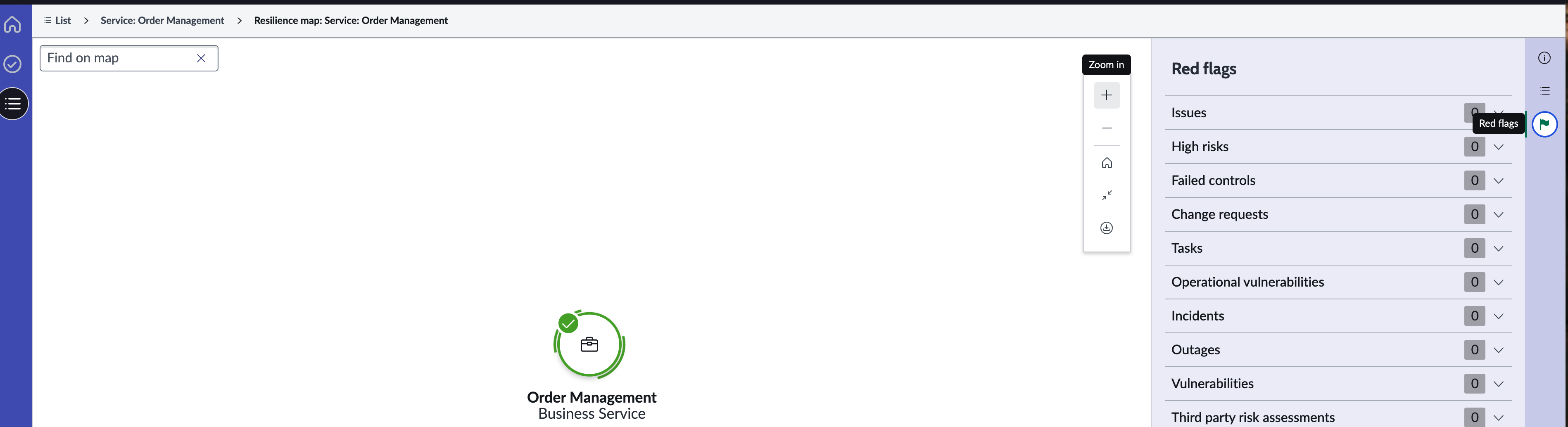

Das Symbol „Vergrößern“ wird im Beispiel angezeigt.

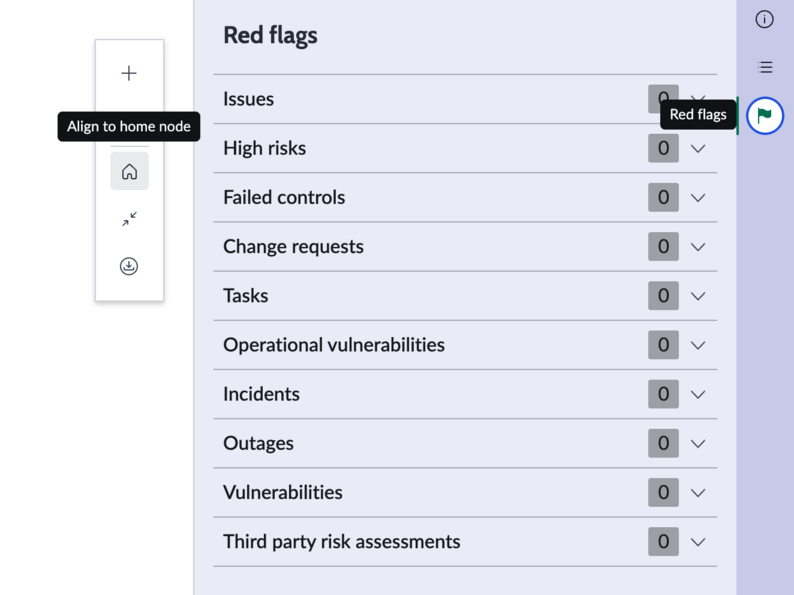

Um die Karte am Startknoten auszurichten, wählen Sie aus Startseite Symbol in der Positionsmenüleiste.
Das Startsymbol wird im Beispiel angezeigt.
Wählen Sie aus, um die Größe der Karte zu ändern oder den Knoten an den Bildschirm anzupassen An Bildschirm anpassen Symbol in der Positionsmenüleiste.
Das Symbol „an Bildschirm anpassen“ wird im Beispiel angezeigt.
Um die Karte zu exportieren, wählen Sie aus Karte exportieren Symbol in der Positionsmenüleiste.
Das Symbol „Karte exportieren“ wird im Beispiel angezeigt.
