Verwenden Sie die Bildschirm- oder Element-Übereinstimmungsregeln

Verwenden Sie die Abgleichregeln für Bildschirm oder Element, um einen Bildschirm oder ein Element aus mehreren Bildschirmen und Elementen mit den entsprechenden Regeln abzugleichen. Mit Abgleichsregeln kann der Connector den entsprechenden Bildschirm oder das entsprechende Element identifizieren und Aufgaben ausführen.

Vorbereitungen

Erfassen Sie mindestens einen Emulatorbildschirm und ein Element.

Erforderliche Rolle: keine

Warum und wann dieser Vorgang ausgeführt wird

Um Aufgaben auf einem bestimmten Emulatorbildschirm oder -Element aus mehreren Emulatorbildschirmen und -Elementen auszuführen, muss der Terminal-Connector zuerst einen Bildschirm identifizieren. Um einen Bildschirm oder ein Element zu identifizieren, verwendet der Terminal-Connector die Bildschirm-Übereinstimmungsregeln, Attribute und die Elementsuche. Die Regeln für die Bildschirmabstimmung, Suchzeichen und Attribute bieten eindeutige Identifizierungskriterien für jeden Bildschirm und jedes Element.

Alle erfassten Bildschirme haben eine standardmäßige Bildschirm-Übereinstimmungsregel. Darüber hinaus können Sie eine oder mehrere Bildschirm-Übereinstimmungsregeln definieren. Sie können die von Ihnen definierten Standard-Bildschirm-Übereinstimmungsregeln oder Bildschirm-Übereinstimmungsregeln ändern oder entfernen.

Bildschirm und Elemente haben unterschiedliche Übereinstimmungsregeln. Für einen Bildschirm verwendet der Terminal-Connector Bildschirmübereinstimmungsregeln, und für ein Element verwendet er Suchzeichen.

Das Bild zeigt die Locatoren für ein Bildschirmelement.

Prozedur

1. Wahlweise: Benennen Sie den Bildschirm mit einem eindeutigen Namen um.
   1. Wählen Sie im Bereich Bildschirm und Elemente den Bildschirm aus.
   2. Unter Eigenschaften Benennen Sie den Bildschirm um, und drücken Sie Eingabetaste .

      Der neue Bildschirmname wird im Bereich „Bildschirm und Elemente“ angezeigt.
   3. Klicken Sie im Bereich Bildschirm und Elemente mit der rechten Maustaste auf den Bildschirm, und wählen Sie aus Aktualisieren .

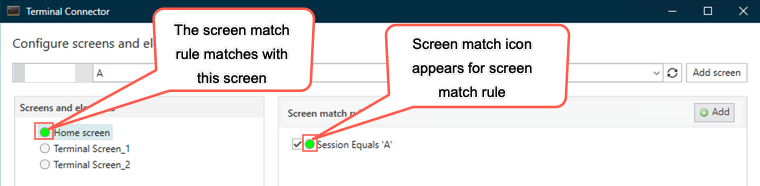

      Wenn die Bildschirmübereinstimmungsregel mit einem Bildschirm übereinstimmt, wird das Bildschirmübereinstimmungssymbol ( ) Wird sowohl für den Bildschirm als auch für die Bildschirm-Übereinstimmungsregel angezeigt. Das Symbol gibt an, dass die Bildschirm-Übereinstimmungsregel mit dem Bildschirm übereinstimmt.



2. Wahlweise: Definieren Sie eine Bildschirm-Übereinstimmungsregel.
   Sie können ein Feld oder Text aus dem Emulatorbildschirm hinzufügen, das der Terminal-Connector als Bildschirmübereinstimmungsregel verwendet.
   1. Wählen Sie Hinzufügen.

   2. Klicken Sie mit der rechten Maustaste auf das erforderliche Feld, und wählen Sie eine der Optionen aus.
      • Fügen Sie dieses Feld als Bildschirm-Übereinstimmungsregel hinzu : Der Connector verwendet die Felddetails wie Zeile, Spalte und Text als Bildschirm-Übereinstimmungsregel.
      • Fügen Sie diesen Text als Bildschirm-Übereinstimmungsregel hinzu : Der Connector verwendet den Feldtext als Bildschirm-Übereinstimmungsregel.


      Die Bildschirm-Übereinstimmungsregel wird unter angezeigt Bildschirm-Übereinstimmungsregeln Bereich.
   3. Wählen Sie OK.
3. Wahlweise: Definieren Sie ein Element und Übereinstimmungsregeln.
   Der Terminal-Connector bietet mehrere Regeln oder Locatoren, die Informationen zu Elementen bereitstellen. Beispielsweise sind die Zeilen- und Spaltennummern des Felds auf dem Bildschirm eine der Übereinstimmungsregeln. Der Terminal-Connector bietet fünf Locatoren, und Sie können einen beliebigen Locator auswählen, der dem Element entspricht.

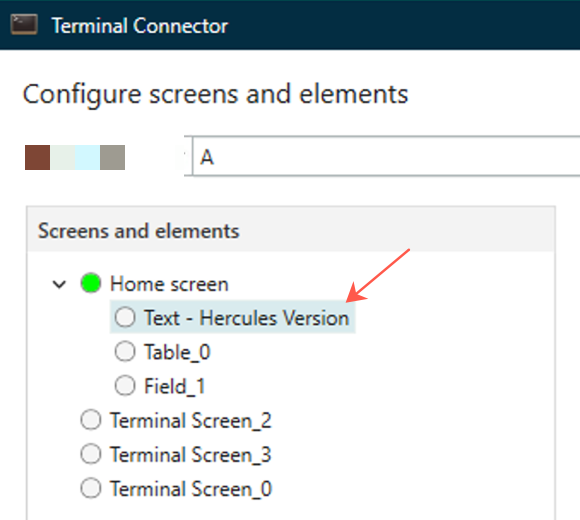

   1. Benennen Sie das Feld um.

      Wenn Sie mehrere Elemente erfassen, stellt der Terminal-Connector ihnen Standardnamen wie „field_0“, „field_1“, „Table_0“ und „Table_1“ bereit. Um ein Element einfach zu identifizieren, können Sie es umbenennen.


      Der aktualisierte Elementname wird unter den Bildschirmen und Elementbereichen angezeigt.



   2. Klicken Sie mit der rechten Maustaste auf das Element, und wählen Sie aus Aktualisieren .

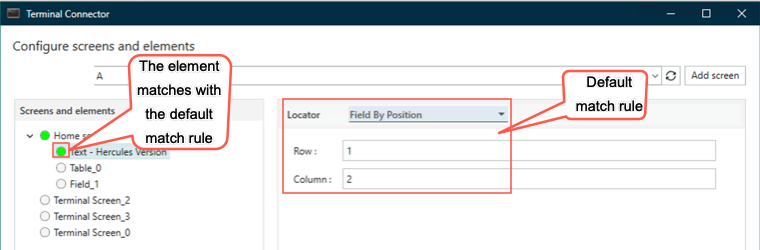

      Das Symbol für Elementübereinstimmung ( ) Wird für das Element angezeigt. Das Symbol gibt an, dass der Locator mit dem Element übereinstimmte.

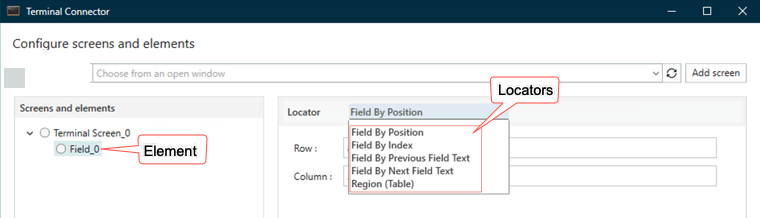

   3. Wahlweise: Verwenden Sie die anderen Locatoren in Locator Dropdownliste zum Abgleichen des Elements.
      Die Tabelle beschreibt die Locators.

      Tabelle : 1. Elementsuchzeichen

      Regel	Beschreibung
      Feld Nach Position	Stimmt mit einem Feld mit seiner Zeilen- und Spaltennummer auf dem Bildschirm überein. Die Felder „Zeile“ und „Spalte“ zeigen die Zeilen- und Spaltennummern des Startpunkts des Felds an, das Sie auf dem Bildschirm erfasst haben.
      Feld Nach Index	Stimmt mit einem Feld mit seiner Indexnummer auf dem Bildschirm überein. Eine Indexnummer ist ein eindeutiger Bezeichner eines Felds auf dem Mainframe-Bildschirm, mit dem der Connector ein Feld identifizieren kann. Jedes Feld auf dem Emulatorbildschirm hat eine eindeutige Indexnummer. Das erste Feld in der ersten Zeile erhält Index 1, das zweite Feld in der ersten Zeile erhält Index 2 usw. Indexnummern werden zuerst den Feldern in der ersten Zeile und dann ab dem ersten Feld der zweiten Zeile zugewiesen, bis alle Felder auf dem Bildschirm Indexnummern abrufen.
      Feld Nach Vorherigem Feldtext	Stimmt ein erfasstes Feld mit dem Text im Feld ab, das sich unmittelbar vor dem erfassten Feld befindet. Die Vorheriger Feldtext Die Übereinstimmungsregel zeigt den Text im vorherigen Feld an. Wenn kein vorheriges Feld vorhanden ist, wird Vorheriger Feldtext Feld zeigt keinen Wert an.
      Feld Nach Nächstem Feldtext	Gleicht ein Feld mit dem Text im Feld ab, das sich unmittelbar nach dem von Ihnen erfassten Feld befindet. Die Nächster Feldtext Die Übereinstimmungsregel zeigt den Text im nächsten Feld an. Wenn kein nächstes Feld vorhanden ist, wird Nächster Feldtext Feld zeigt keinen Wert an.
      Region (Tabelle)	Verwenden Sie diesen Locator, wenn Sie Daten aus einem Emulatorbildschirm im Tabellenformat erfassen möchten. Das Bild zeigt die ausgewählten Felder mit Daten in einem Tabellenformat.

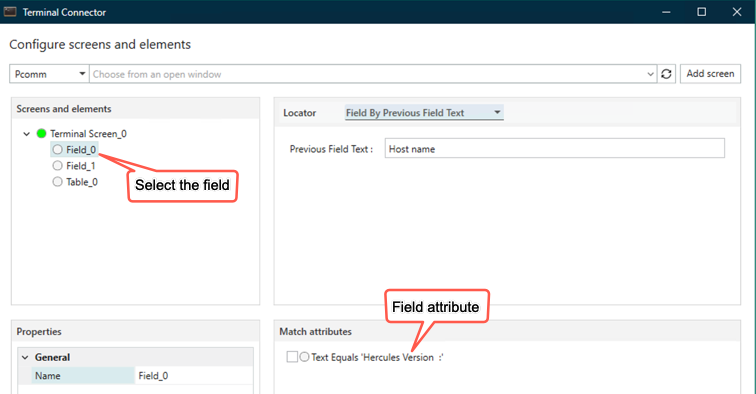

4. Definieren Sie ein Attribut und Übereinstimmungsregeln.
   1. Wählen Sie das Feld aus.
      Das Feldattribut wird unter angezeigt Attribute abgleichen Bereich.



   2. Wählen Sie das Attribut aus.
   3. Klicken Sie mit der rechten Maustaste auf das Element, und wählen Sie aus Aktualisieren .
      Das Symbol für Elementübereinstimmung ( ) Wird für das Element und das Attribut angezeigt. Das Symbol gibt an, dass das Attribut mit dem Element übereinstimmt.

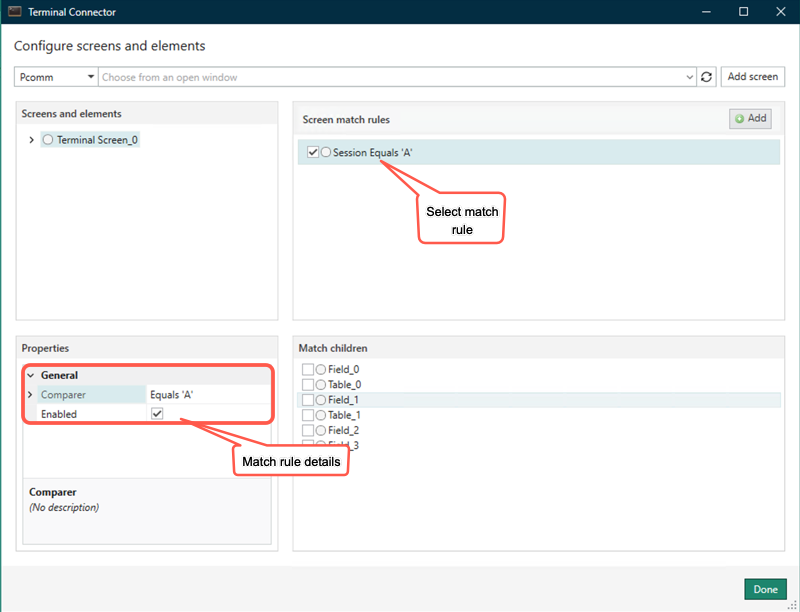

5. Wahlweise: Ändern Sie die Bildschirm-Übereinstimmungsregeln.
   1. Wählen Sie im Abschnitt „Abgleichregeln für Bildschirm“ die Regel aus.
      Im Eigenschaftenbereich werden die Details der Übereinstimmungsregel angezeigt.



   2. Wählen Sie im Bereich Eigenschaften das Symbol „Übereinstimmungsregel erweitern“ aus ( )
   3. Aktualisieren Sie die Werte in Vergleichstyp Oder Vergleichswert Felder.
   4. Löschen Sie Aktiviert Option.

   5. Wählen Sie Fertig.

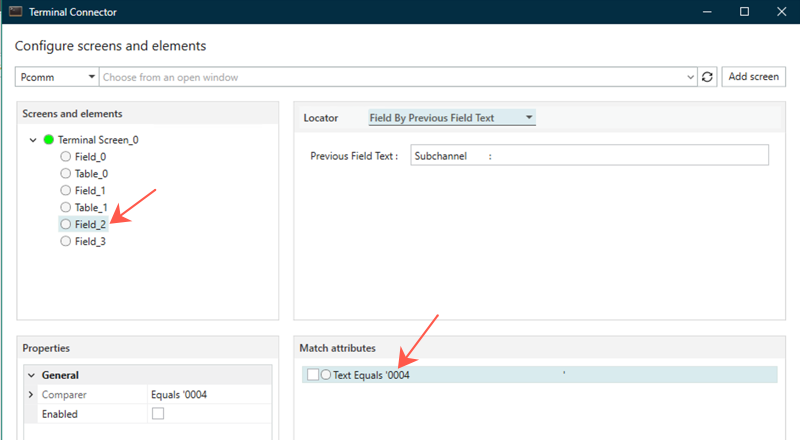

6. Wahlweise: Ändern Sie eine Feld-Übereinstimmungsregel.
   1. Wählen Sie im Bereich „Bildschirme und Elemente“ das erforderliche Feld aus, das Sie erfasst haben.
      Im Bereich „Übereinstimmungsattribute“ werden die Feldattribute angezeigt.



   2. Wählen Sie im Bereich Eigenschaften das Symbol „Übereinstimmungsregel erweitern“ aus ( )
   3. Aktualisieren Sie die Werte in Vergleichstyp Oder Vergleichswert Felder.
   4. Löschen Sie Aktiviert Option.

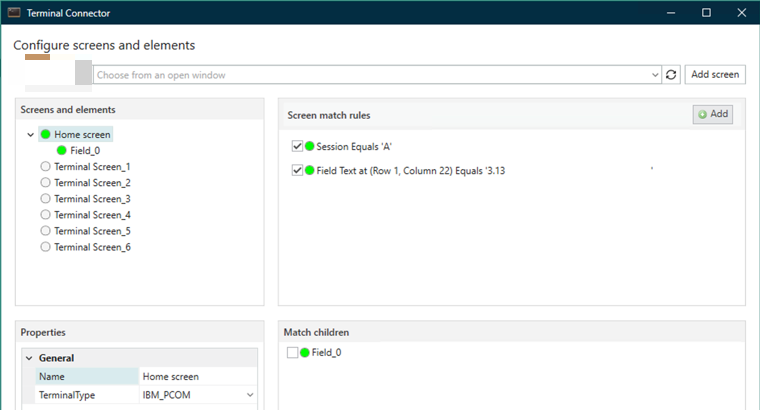

7. Um den Bildschirm und seine Elemente gleichzeitig mit den entsprechenden Regeln, Locatoren oder Attributen abzugleichen, klicken Sie mit der rechten Maustaste auf den Bildschirm, und wählen Sie aus Aktualisieren Sie den Bildschirm und die Elemente .

   Das Symbol für Elementübereinstimmung ( ) Wird für den Bildschirm und seine Elemente und die entsprechenden Regeln, Locatoren oder Attribute angezeigt.
