Speichererkennung über SMI-S und CIM
Discovery kann Speichergeräte untersuchen, die einen SMI-S Provider (Storage Management Initiative Specification), einen speziellen CIM-Server (Common Information Model), enthalten.
Die aktuelle Liste der Lieferanten und Produkte, die von SNIA auf SMI-S-Konformität getestet wurden, finden Sie auf der SNIA-Website.
Für andere Speichertypen, zum Beispiel über einen Host angeschlossenen Speicher, auf VMware ESX-Servern verfügbaren VM-Speicher und Speicher für Kernel-VM (KVM), werden separate Probes und Sensoren verwendet.
- Array-Datenträger, Pools und Volumes
- Fibre Channel-HBAs, -Ports und -Controller
- FC-Exporte
- Fabrics, einschließlich Endpunkte, Zoning und Switches
- Abhängigkeiten zwischen untergeordneten Speicherkomponenten
Anforderungen
- Ein CIM-Server mit SMI-S 1.4 oder höher
- Mindestens ein CIM-Server pro Speicheranbieter
- NAS- und SAN-Systeme großer Anbieter wie EMC, Hitachi, HP und NetApp. SAN-Speichergeräte müssen FC verwenden.
- FC-Switches großer Anbieter wie Brocade und Cisco
- Die CIM-Anmeldeinformationen müssen für die SMI-S-Konfiguration verfügbar sein. Die CIM-Anmeldeinformationen können sich von den Anmeldeinformationen für das System unterscheiden, auf dem der CIM-Server gehostet wird.
- Stellen Sie sicher, dass SMI-S für Ihr Speicherprodukt aktiviert ist.
- Stellen Sie sicher, dass eine Verbindung zwischen dem MID Server und dem CIM-Server besteht.
- Neue CIM-Anmeldeinformationen müssen in der Instanz konfiguriert werden. Die Anmeldeinformationen für den CIM-Server können von denen für das System abweichen, auf dem der erforderliche CIM-Server gehostet wird.

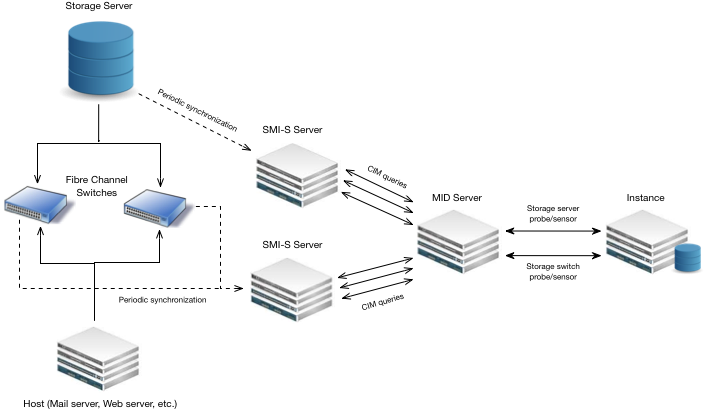

SMI-S Discovery-Architektur
CIM-Architektur
CIM-Probes können jedes Gerät basierend auf dem Common Information Model (CIM) erkennen, indem sie einen CIM-Server abfragen, der auch als CIMOM (Common Information Model Object Manager) bezeichnet wird. Standardmäßig verwendet Discovery CIM-Probes zum Untersuchen von Speichersystemen sowie zum Abrufen der Seriennummern von ESX-Servern.
Discovery fragt SMI-S-konforme Speichergeräte mithilfe von CIMIQL-Abfragen ab.
- Common Information Model (CIM): Mit CIM können mehrere Parteien Informationen über verwaltete Elemente austauschen. CIM stellt diese verwalteten Elemente und die Verwaltungsinformationen dar und stellt gleichzeitig den Mechanismus zur aktiven Steuerung und Verwaltung der Elemente bereit.
- Storage Management Initiative Specification (SMI-S): SMI-S ist ein Nutzungsstandard, der Methoden für die Speichererkennung auf Anbieterseite beschreibt. ServiceNow verwendet SMI-S, um zu bestimmen, wie CIM erkannt wird. SMI-S basiert auf den Standards Common Information Model (CIM) und Web-Based Enterprise Management (WBEM), die Verwaltungsfunktionen über HTTP definieren. Das Hauptziel von SMI-S besteht darin, die Verwaltung unterschiedlicher Speicherprodukte zu ermöglichen. ServiceNow unterstützt SMI-S Version 1.4 oder höher.

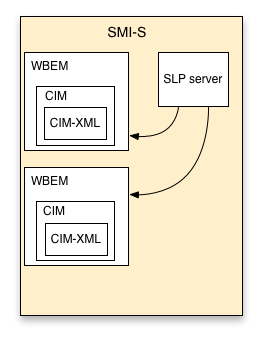

Abbildung : 1. CIM SMI-S-Standard – Diagramm - Web-Based Enterprise Management (WBEM): WBEM definiert eine bestimmte Implementierung von CIM, einschließlich Protokollen zum Erkennen und Zugreifen auf CIM-Implementierungen.
- Service Location Protocol (SLP): SLP ist ein Ad-hoc-Protokoll zum Abrufen und Zuordnen von Konfigurationsinformationen über CIM-Server, zum Beispiel Standardpfade, Fähigkeiten und der genaue Interop-Namespace. Discovery ruft den Interop-Namespace von CIM-Servern über SLP ab und übergibt diese Informationen an die Probe „CIM Classify“. SLP, hier als SLP-Server bezeichnet, verwendet Service Agents (SA), um Informationen zu einem CIM-Server in einem Subnetz zu sammeln und zu verbreiten. Ein Subnetz kann über mehrere Service Agents verfügen.Hinweis:Die Systemeigenschaft mid.cim.interop.namespace vier Standardspeicher-Namespaces:
- interop
- root/interop
- root/pg_interop
- pg_interop

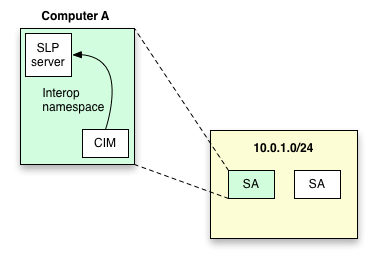

Abbildung : 2. CIM-Agent – Diagramm
SLP- und WBEM-Unterstützung
SLP ist für CIM Discovery erforderlich, da es Teil des SMI-S-Stapels (Storage Management Initiative Specification) ist. Einige Speichergeräte unterstützen womöglich das WBEM-Protokoll, aber SLP nicht.
Sie können die WBEM-Services mit einem gängigen Linux-Tool wie slptool manuell für SLP registrieren. Dieses Tool stellt eine Befehlszeilenschnittstelle bereit, mit der Sie SLPv2-UA-Anforderungen (User Agent) erstellen können, die normalerweise zum Lieferumfang des SLP-Daemon-Pakets gehören. Zum Registrieren eines Service geben Sie eine URL und eine Liste von Attributen an. Beispiele können mit demselben Tool von einem funktionierenden SLP-Server extrahiert werden.
Tabellenschema für Speichererkennung

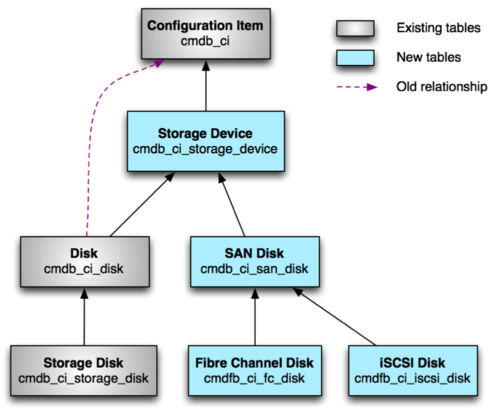

In folgendem Diagramm ist das hierarchische Datenträgerschema für die Speichererkennung dargestellt.
Tabellen und Probes zur Speichererkennung
Discovery verwendet die folgenden Tabellen und Probes, um Informationen über Speichergeräte zu erfassen, die von einem SMI-S Provider verwaltet werden.
| Tabelle | Probe |
|---|---|
| Datenträger [cmdb_ci_disk] | SMI 1.5 - Storage Server |
| Fibre Channel-Export [cmdb_ci_fc_export] | SMI 1.5 - Storage Server |
| Fibre-Channel-Port [cmdb_ci_fc_port] | SMI 1.5 - Storage Server |
| SAN-Export [cmdb_ci_san_export] | SMI 1.5 - Storage Server |
| Speichercontroller [cmdb_ci_storage_controller] | SMI 1.5 - Storage Server |
| Speicherexport [cmdb_ci_storage_export] | SMI 1.5 - Storage Server |
| Speicherdateifreigabe [cmdb_ci_storage_fileshare] | SMI - Array - File Shares |
| Speicherpool [cmdb_ci_storage_pool] | SMI 1.5 - Storage Server |
| Speicherserver [cmdb_ci_storage_server] | CIM - Identity |
| Speicher-Switch [cmdb_ci_storage_switch] | CIM - Identity |
| Speichervolume [cmdb_ci_storage_volume] | SMI 1.5 - Storage Server |
| Speichergerät [cmdb_ci_storage_device] | SMI 1.5 - Storage Server |
| Storage Area Network [cmdb_ci_san] | SMI - Fabric |
| SAN-Verbindung [cmdb_ci_san_connection] | SMI - Fabric |
| SAN-Endpunkt [cmdb_ci_san_endpoint] | SMI - Fabric |
| SAN-Fabric [cmdb_ci_san_fabric] | SMI - Fabric |
| SAN-Zone [cmdb_ci_san_zone] | SMI - Fabric |
| SAN-Zonenalias [cmdb_ci_san_zone_alias] | SMI - Fabric |
| SAN-Zonenaliasmitglied [cmdb_ci_san_zone_alias_member] | SMI - Fabric |
| SAN-Zonenmitglied [cmdb_ci_san_zone_member] | SMI - Fabric |
| SAN-Zonensatz [cmdb_ci_san_zone_set] | SMI - Fabric |
- SMI - Storage Server
- SMI - Array - Controllers
- SMI - Array - Disks
- SMI - Array - Pools
- SMI - Array - Ports
- SMI - Array - Volumes
