Beispiele für die Speichererkennung

Discovery erstellt Konfigurationselemente (CI) und CI-Beziehungen für physische und logische Speicherkomponenten, die direkt an Anwendungs- und Datenbankserver oder über Fibre Channel Switched Fabric in einer Multipfadkonfiguration angeschlossen sind.

Direct Attached Storage

In diesem Beispiel für Direct Attached Storage (DAS) wird ein SCSI-Laufwerk mit den beiden Partitionen /dev/sda1 und /dev/sda2 an einen Linux-Host angeschlossen. Die Partition /dev/sda1 ist startfähig und unterstützt die Systemsoftware. Die Partition /dev/sda2 enthält ein logisches Volume, das als Speicherpool konfiguriert und von Logical Volume Management (LVM) in das Linux-Stammdateisystem geladen wurde. Der Speicherpool verwendet nur 1,5 GB der Partition, sodass 13 GB Speicherplatz für weitere logische Volumes zur Verfügung stehen.

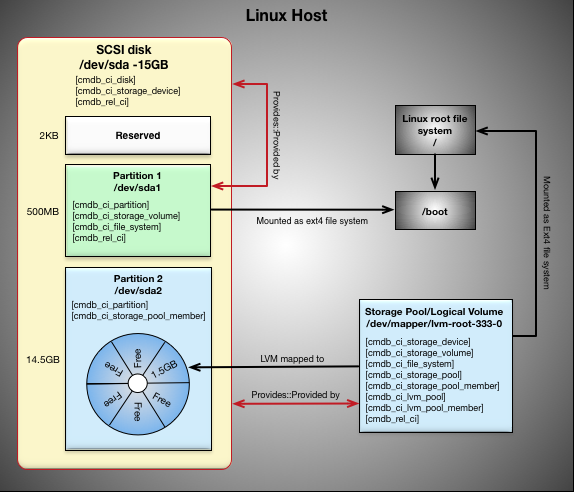

Abbildung : 1. Beispiel: Direct Attached Storage

Tabelle : 1. Für Direct Attached Storage (DAS) erstellte Konfigurationselemente und Beziehungen

Konfigurationselement	Beschreibung	Tabellen	Schlüsselreferenz und Beziehungen
/dev/sda	Physisches SCSI-Speichergerät	[cmdb_ci_disk] [cmdb_ci_storage_device] [cmdb_rel_ci]	[cmdb_rel_ci] Stellt bereit: /dev/sda Bereitgestellt von: /dev/sda1
			[cmdb_rel_ci] Stellt bereit: /dev/sda Bereitgestellt von: /dev/mapper/lvm-root-333-0
/dev/sda1	Partition 1 auf SCSI-Speichergerät	[cmdb_ci_partition] [cmdb_ci_storage_volume] [cmdb_ci_file_system] [cmdb_rel_ci]	[cmdb_ci_file_system] Bereitstellungspunkt: /boot Dateisystem: Ext4
			[cmdb_rel_ci] Stellt bereit: /dev/sda Bereitgestellt von: /dev/sda1
/dev/sda2	Partition 2 auf SCSI-Speichergerät	[cmdb_ci_partition] [cmdb_ci_storage_pool_member]	[cmdb_ci_storage_pool_member] Pool: /dev/mapper/lvm-root-333-0 Speicher: /dev/sda2
/dev/mapper/lvm-root-333-0	Logisches Linux-Volume, das mit LVM einer physischen Plattenspeicherpartition zugeordnet ist	[cmdb_ci_storage_device] [cmdb_ci_storage_volume] [cmdb_ci_file_system] [cmdb_ci_storage_pool [cmdb_ci_storage_pool_member] [cmdb_ci_lvm_pool] [cmdb_ci_lvm_pool_member][cmdb_rel_ci]	[cmdb_ci_file_system] Bereitstellungspunkt: / Dateisystem: Ext4
			[cmdb_rel_ci] Stellt bereit: /dev/sda Bereitgestellt von: /dev/mapper/lvm-root-333-0
			[cmdb_ci_storage_pool_member] Pool: /dev/mapper/lvm-root-333-0 Speicher: /dev/sda2

Multipfad-Fibre Channel-Speicher

In diesem Beispiel eines Fibre Channel-SAN (Storage Area Network) werden die beiden physischen Speichergeräte mpatha und mpathb über Fibre Channel Switches mit einem Linux-Host verbunden, die Failover-Funktionen bereitstellen. Das Laufwerk mpatha enthält die beiden Partitionen mpatha1 und mpatha2. Die erste Partition wird in /boot direkt auf dem Linux-Host bereitgestellt. Drei logische Volumes werden der Partition mpatha2 und dem physischen Gerät mpathb zugeordnet. Die logischen Volumes werden als Ext4-Dateisysteme in Ordnern in der Linux-Stammstruktur bereitgestellt. Das folgende Beispiel zeigt die CIs, die Discovery für jede Komponente verwaltet, und die Bereitstellungspunkte für die logischen Volumes auf dem Linux-Host.

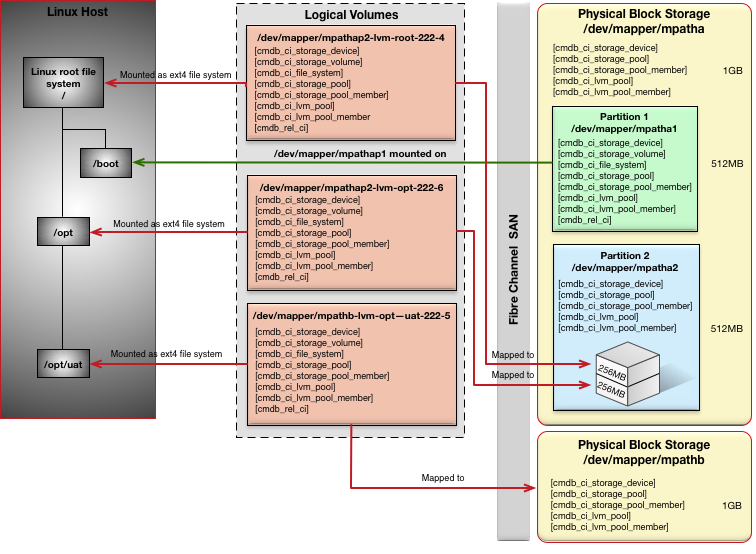

Abbildung : 2. Beispiel: Multipfad-Fibre Channel-Speicher

Details zu Switched Fibre Fabrics

Discovery erstellt CIs für die logischen Unterkomponenten in NAS- und SAN-Umgebungen, zum Beispiel Fibre Channel-Datenträger und Poolkomponenten sowie für Hostbusadapter (HBA) und physischen Blockspeicher. In Multipfadumgebungen erstellt Discovery CI-Beziehungen innerhalb der Switched Fibre Fabrics, die den Linux-Host mit den physischen Speichergeräten verbinden. In diesem Diagramm verfügen die Fibre Fabrics über redundante Pfade, die in der SAN-Umgebung beim Ausfall von Verbindungen für Failover verwendet werden können.

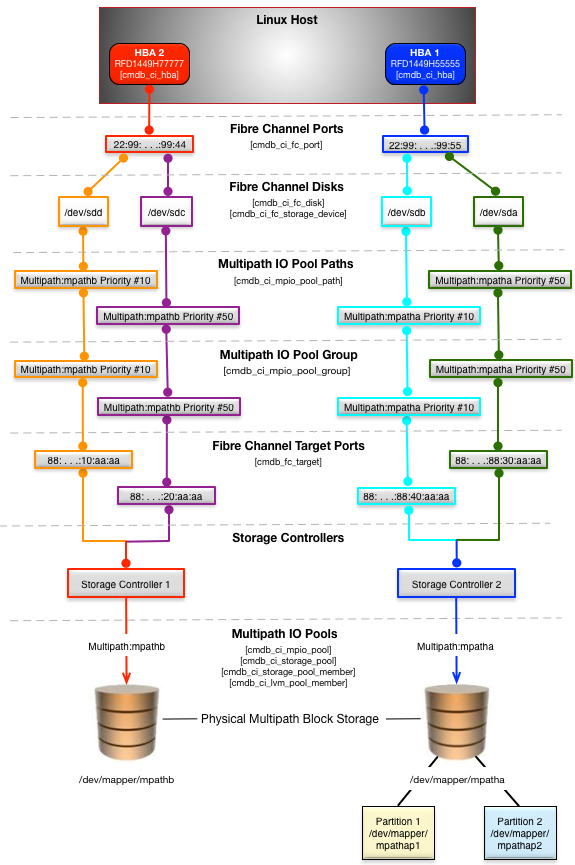

Abbildung : 3. Redundante Fibre Fabric-Pfade
