Klasse VMware vCenter-Objekt [cmdb_ci_vcenter_object].

  • Freigeben Version: Washingtondc
  • Aktualisiert 1. Februar 2024
  • 1 Minute Lesedauer

    • Attribute, Identifizierungsregel und andere wichtige Schemastrukturen für VM-bezogene Klassen.

    Beschreibungen gängiger CMDB-Tabellen in einem Basissystem finden Sie unter CMDB-Tabellenbeschreibungen.

    Schemabeschreibung

    ServiceNow® verfügt über eine umfangreiche Modellierung der Umgebung virtueller Computer (Virtual Machines, VMs) mit Klassen wie:
    • VMware vCenter-Cluster [cmdb_ci_vcenter_cluster]
    • VMware vCenter-Rechenzentrum [cmdb_ci_vcenter_datacenter]
    • VMware-VM-Instanz [cmdb_ci_vmware_instance]
    Virtuelle Computer werden wie jeder andere Server modelliert, wobei jedoch das Attribut IsVirtual auf truefestgelegt ist.

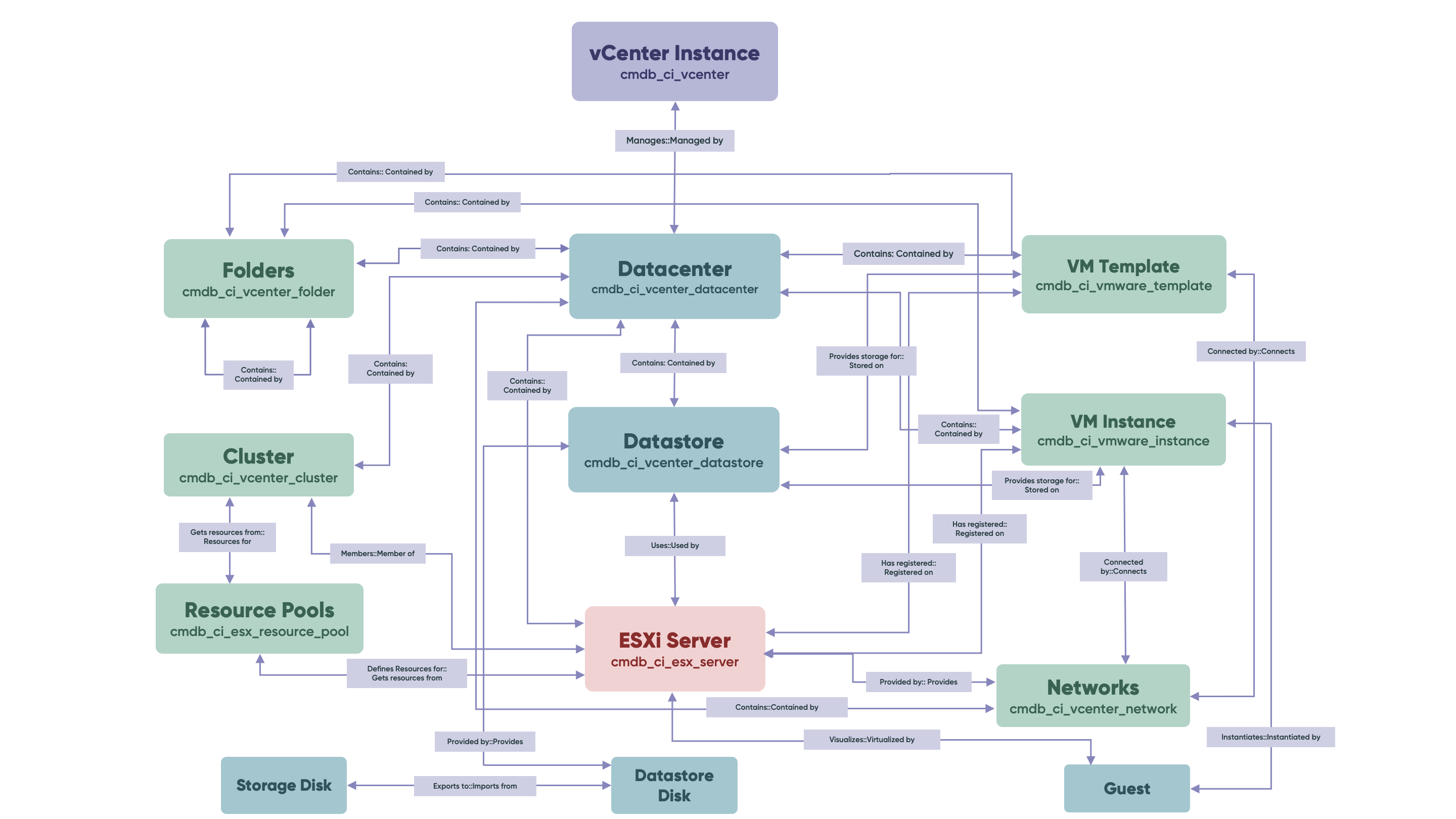

    Abbildung : 1. Schemastruktur der VMware vCenter-Instanz
    Beziehungen und Referenzen im Schema der VMWare vCenter-Instanz.

    Im obigen Diagramm wird der „erkannte“ virtuelle Server als „Gast“ (VM-Objekt) bezeichnet. Folgen Sie dem vorherigen Diagramm für die weitere Modellierung von VMware-Komponenten.

    Wichtige Referenzstrukturen

    Der Gast verfügt über die folgenden wichtigen Schlüsselreferenzstrukturen:
    • Eine Instanziiert::InstanziiertBy-Beziehung mit cmdb_ci_vmware_instance (der von Center gemeldeten VM-Instanz).
    • Eine Beziehung vom Typ „Virtualisierung::Virtualisiert von“ mit ESXi-Server (die Hardware mit installierter ESXi-Virtualisierungssoftware).
    • Gast (Erkannt, VMObject) hat auch eine Beziehung vom Typ „HasRegistered::RegisteredOn“ zum ESXi-Server.

    Identifizierungsregeln

    • Gastbetriebssystem: Das Gastbetriebssystem wird als Server modelliert (wobei IsVirtual auf truefestgelegt ist), und daher folgen die Identifizierungsregeln den Regeln für die Serverklasse. In den meisten Betriebssystemen wird die BIOS-UUID als Seriennummer angegeben. Es ist wichtig, dass Sie die richtigen VMware-Richtlinien befolgen, um sicherzustellen, dass die BIOS-UUID nicht wiederverwendet wird. Eine geklonte BIOS-UUID verursacht Probleme mit Identifizierungsregeln.
    • VM-Instanzen: IRE verwendet die Instanz-MosRef-ID als Schlüsselbezeichner​.
    • ESX-Server: Der Server wird als Bare-Metal-Server modelliert ( IsVirtual ist auf „ false“ festgelegt) und wendet daher die Identifizierungsregeln der Serverklasse an.
