„Kartenbezogene Elemente“ erstellen oder ändern

  • Freigeben Version: Washingtondc
  • Aktualisiert 1. Februar 2024
  • 1 Minute Lesedauer

    • Das Modul „Kartenbezogene Elemente“ verknüpft referenzierte CIs miteinander, sodass diese in einer Dependency Views-Karte angezeigt werden können.

    Vorbereitungen

    Erforderliche Rolle: admin

    Warum und wann dieser Vorgang ausgeführt wird

    Die Basissystemkonfiguration enthält die folgenden Tabellen und verknüpft sie mit Elementen in den Tabellen „Computer“ [cmdb_ci_computer] und „Server“ [cmdb_ci_server].
    • Datenträger [cmdb_ci_disk]
    • Netzwerkadapter [cmdb_ci_network_adapter]
    • Datenbank [cmdb_ci_database]
    Einige zusätzliche referenzierte CIs, die auf diese Weise in Beziehung gesetzt werden können, sind Dateisysteme und laufende Prozesse.

    In dem folgenden Beispiel beziehen sich Computerknoten in der Karte auf Netzwerkadapterknoten, wenn das Feld Configuration Item der Adapterdatensätze auf den spezifischen CI-Knoten verweist. Greifen Sie über die zugehörige Liste „Netzwerkadapter“ in dem Datensatz cmdb_ci_computer auf einen Netzwerkadapterdatensatz zu, oder erstellen Sie einen solchen Datensatz.

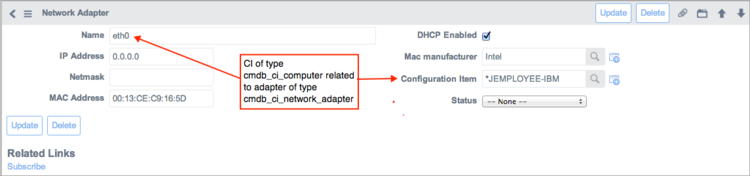

    Abbildung : 1. Feld „Dependency Views Configuration Item“
    Zugehörige CIs nach Abhängigkeit.

    Die Dependency Views-Karte für den Computer *JEMPLOYEE-IBM zeigt den an den Computer angeschlossenen Netzwerkadapter.

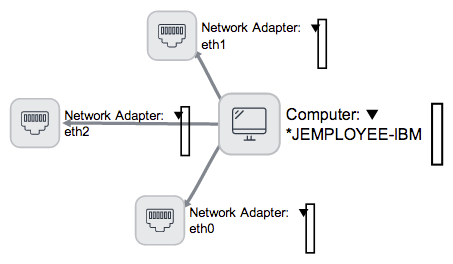

    Abbildung : 2. Beispiel für „Zugehörige Elemente“ einer Dependency Views-Karte
    Dependency Views-Zuordnung mit zugehörigen CIs.

    Sie können Dependency Views konfigurieren, um CIs ohne Beziehungsdatensatz, aber mit Beziehung zu anderen CIs durch Referenzfelder anzuzeigen.

    Prozedur

    1. Navigieren zu Alle > Abhängigkeitsansichten > Zugehörige Elemente zuordnen.
    2. Klicken Sie auf Neu, um ein neues zugehöriges Element zu erstellen, oder klicken Sie in die Zeile eines vorhandenen CI, um ein vorhandenes kartenbezogenes Element zu ändern.
    3. Füllen Sie die Felder des Formulars aus.
      Beachten Sie die Formulartabelle „Zugehörige Elemente“.
    4. Klicken Sie auf Absenden, um ein neues zuordnungsbezogenes Element einzugeben, oder klicken Sie auf Aktualisieren, um ein vorhandenes zuordnungsbezogenes Element zu ändern.
      Tabelle : 1. Formular „Zugehörige Elemente“
      Steuerung Beschreibung
      Configuration Item CI, das den Basisknoten oder ein CI in einer Tabelle darstellt, die die Basisknotentabelle erweitert. Im Basissystem lautet das Configuration Item, das den Basisknoten darstellt, „Computer“ [cmdb_ci_computer]. Dies umfasst alle Arten von Workstations und Servern.
      Zugehöriges Element Tabellenname des zugehörigen Elements. In der Auswahlliste werden nur die Tabelle cmdb_ci und die Tabellen, die sie erweitern, angezeigt.
      Zugehöriges Feld Feld, das dieses zugehörige Element mit dem Configuration Item verknüpft. In vielen Fällen wird der entsprechende Wert automatisch in das Feld eingefügt, nachdem die ersten beiden Felder ausgewählt wurden. Wählen Sie das Dropdown-Menü aus, um zusätzliche Optionen anzuzeigen.
      Aktiv Checkbox zum Aktivieren oder Deaktivieren dieses Datensatzes.
