Isolieren Sie eine Ebene im CAD-Editor

  • Freigeben Version: Xanadu
  • Aktualisiert 1. August 2024
  • 1 Minute Lesedauer

    • Der CAD-Editor bietet die Möglichkeit, eine Ebene aus mehreren Ebenen zu isolieren, während Sie Ihre CAD-Datei bearbeiten.

    Vorbereitungen

    Erforderliche Rolle: admin

    Prozedur

    1. Wählen Sie die Registerkarte CAD-Editor.
    2. Navigieren Sie zu AutoCAD Ebenen.

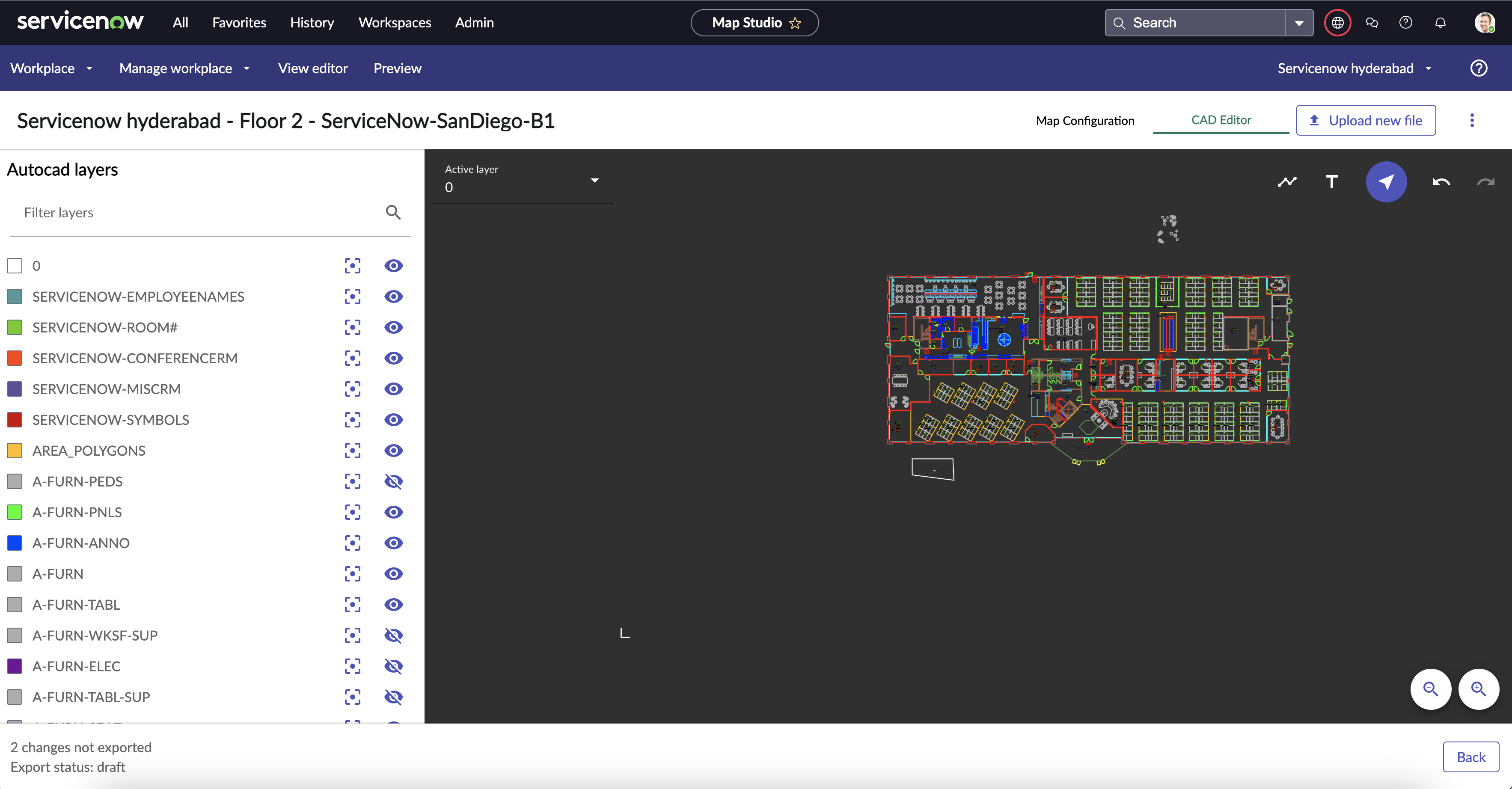

      Autocad-Ebenen und Filterebenen nach Ebenentyp.

    3. Wahlweise: Verwenden Sie die Option Ebenen filtern, um Ebenen zu filtern und zu suchen.
      Wenn Sie viele Ebenen in Ihrer CAD-Datei haben, hilft die Filteroption beim Sortieren und Bearbeiten weniger ausgewählter Ebenen gleichzeitig.
    4. Wählen Sie eine Ebene und dann das Symbol Isoliert (Symbol zum Isolieren einer Ebene. ).
    5. In der Vorschau wird die Ebene angezeigt, die isoliert wurde.
      Beispiel: Polylinien oder Polygone.
    6. Verwenden Sie das Auswählent Tool-Symbol ( Tool auswählen-Symbol.), um die isolierte Ebene im Editor auszuwählen.
    7. Wahlweise: Bearbeiten und nehmen Sie bei Bedarf Änderungen vor.
      Hinweis:
      Blöcke können nicht bearbeitet werden, aber Attribute innerhalb eines Blocks können bearbeitet werden.
