Netzwerk- oder Speicherpfad in klassisch Service-Mapping anzeigen

  • Freigeben Version: Xanadu
  • Aktualisiert 1. August 2024
  • 2 Minuten Lesedauer

    • Um Probleme mit der Serviceleistung zu beheben oder um Ihr Netzwerk zu warten, können Sie einen Drilldown ausführen, um die Objekte hinter einer Verbindung in einer Zuordnung anzuzeigen. Für manuell erstellte Services oder Services in Instanzen mit Edge Encryption ist diese Funktion nicht verfügbar.

    Vorbereitungen

    Erforderliche Rolle: admin, service_mapping_admin oder service_mapping_user

    Warum und wann dieser Vorgang ausgeführt wird

    Durch die Anzeige eines Netzwerk- oder Speicherpfads können Sie Router, Switches und Hostports anzeigen, die Teil der Verbindung sind. Die folgenden Verbindungstypen sind vorhanden:
    Netzwerkpfad
    Die Infrastrukturroute zwischen zwei CIs vom Typ Host.
    Speicherpfad
    Die Infrastrukturroute zwischen einem CI vom Typ Host und einem CI vom Typ Speicher.

    Service-Mapping erkennt keine Netzwerkgeräte im WAN oder in der öffentlichen Cloud, sondern nur solche, die sich im lokalen Netzwerk Ihrer Organisation befinden, und zeigt sie an. Wenn Service-Mapping auf eine Verbindung zwischen zwei Anwendungen stößt, wird mithilfe von traceroute der Pfad vom Quellhost zum Zielhost ermittelt. Dann verwendet Service-Mapping die SNMP-Anmeldeinformationen, um die im Pfad gefundenen Geräte zu erkennen.

    Service-Mapping kann Geräte für Speicherpfade mit den folgenden Protokollen anzeigen:
    • Fiber Channel: Storage Area Network (SAN)
    • IP-Ethernet: Internet Small Computer Systems Interface (iSCSI) oder Network Attached Storage (NAS)
      Hinweis:
      Für Speicherpfade, die Fibre Channel verwenden, zeigt Service-Mapping keine Fibre Channel Switches an.

    Zwischen einem Host-CI und einem Speicher-CI können zwei separate Speicherpfade mit unterschiedlichen Protokollen vorhanden sein: Fibre Channel und IP-Ethernet. Wenn das der Fall ist, zeigt die Zuordnung des Anwendungsservice eine Verbindungslinie für beide Protokolle an.

    Sie können die Change-Historie für Netzwerk- und Speicherpfade für Anwendungsservices anzeigen. Eine Überprüfung der Pfadhistorie für manuelle oder technische Services wird nicht unterstützt.

    Prozedur

    1. Öffnen Sie die Anwendungsservice-Zuordnung.
      1. Navigieren Sie zu Alle > CSDM > Technische Services verwalten > Anwendungsservice.
      2. Wählen Sie den gewünschten Anwendungsservice aus.
      3. Wählen Sie auf der Seite des Anwendungsservice die Option Karte anzeigen aus.
    2. Klicken Sie in der Zuordnung mit der rechten Maustaste auf die Verbindung für den Netzwerk- oder Speicherpfad, den Sie sehen möchten.
    3. Wählen Sie Netzwerkpfad anzeigen oder Speicherpfad anzeigen aus.
    4. Wählen Sie bei Bedarf den Protokolltyp aus, und klicken Sie im Dialogfeld „Protokolltyp auswählen“ auf Auswählen.
      Die Ansicht mit dem Netzwerk- oder Speicherpfad wird auf einer neuen Registerkarte geöffnet.

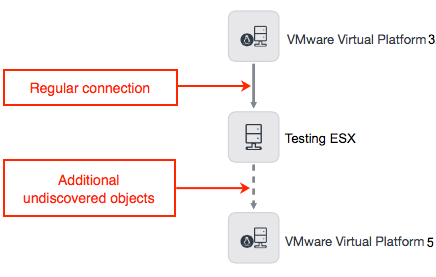

      Zeigen Sie den Netzwerk- oder Speicherpfad an.

      Wenn Service-Mapping nicht alle Objekte in einer Verbindung erkennen kann, wird die Connector-Linie im Netzwerk- oder Speicherpfad wie oben dargestellt gepunktet angezeigt.

    5. Verwenden Sie für Speicherpfade die Registerkarte „Speicherzuordnung“ am unteren Bildschirmrand, um die Korrelation zwischen Dateisystemen auf dem Host und dem Speichervolume oder dem freigegebenen Ordner auf dem Speichergerät anzuzeigen.
    6. Führen Sie die Schritte unter Change-Historie von Anwendungsservices in klassisch Service-Mapping anzeigen aus , um die Change-Historie für Netzwerkpfade anzuzeigen.
    7. Wenn Sie von Ereignismanagement aus auf die Netzwerk- oder Speicherpfadzuordnung zugreifen, wird die Liste der zu diesem Pfad gehörenden Warnungen unten im Bildschirm angezeigt.
