Arbeiten mit Application Insights-Diagrammen
Zeigen Sie wichtige Leistungsmetriken für Ihre Instanz mithilfe von App-Einblicke -Diagrammen an.
App-Einblicke stellt Zeitreihendaten in einer Sammlung von Diagrammen bereit, mit denen Sie die Leistung und den Zustand Ihrer Instanz visualisieren können. Die Diagramme werden alle fünf Minuten automatisch aktualisiert.

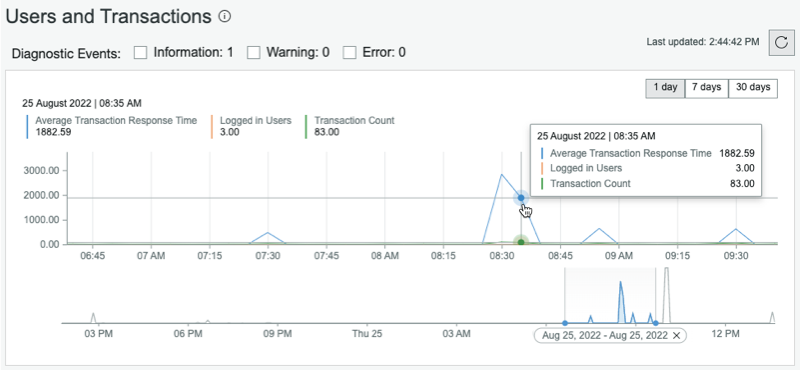

Übersichtsdiagramme
Auf der Registerkarte Übersicht können Sie eine Zusammenfassung des Gesamtzustands und der Leistung Ihrer Instanz anzeigen. Stellt in einer zusammengefassten Ansicht auf Instanzebene bereit, indem Metriken aus den Registerkarten Events, ECC-Warteschlangeund Sitzungsinformationen kombiniert werden.
Verwenden Sie die Übersichtsdiagramme für:
- Analysieren Sie die Leistung von Metriken im Laufe der Zeit einzeln und im Verhältnis zueinander.
- Zeigen Sie Trends oder Muster zwischen verschiedenen Datensätzen an, indem Sie Metriken und Diagnoseereignisse überlagern.
- Überwachen Sie die Instanz bei wichtigen Aktivitäten wie Systemaktualisierungen oder in Zeiten mit hohem Anwenderverkehr genau und proaktiv.
- Überlagern Sie Diagnoseereignisse, um Ursache und Korrelation zu bestimmen.
- Vergleichen Sie Metriken, oder konzentrieren Sie sich auf eine bestimmte Metrik, indem Sie aus der Legende über dem Diagramm auswählen, welche Diagrammlinien angezeigt werden sollen.
- Ändern Sie den Zeitraum, indem Sie in der Datumsauswahl einen anderen Tagesbereich auswählen. Der Standardwert ist 1 Tag, Sie können den Zeitraum jedoch auch in 7 Tage oder 30 Tage ändern.
- Zeigen Sie die Details für alle Metriken zu einem bestimmten Zeitpunkt an, indem Sie den Cursor auf eine beliebige Stelle im Diagramm bewegen.
Zeigen Sie Details auf Knotenebene für eine Metrik an, indem Sie mit dem Cursor darauf zeigen und einen Datenpunkt auswählen. Das entsprechende Detaildiagramm auf der Registerkarte Events, ECC-Warteschlangeoder Sitzungsinformationen wird angezeigt.
- Grenzen Sie den Zeitbereich ein, indem Sie die linke oder rechte Seite der Zeitleiste unterhalb des Diagramms auswählen und darüber ziehen. Verschieben Sie den Zeitbereich, indem Sie diese Ansicht entlang der Achse ziehen.

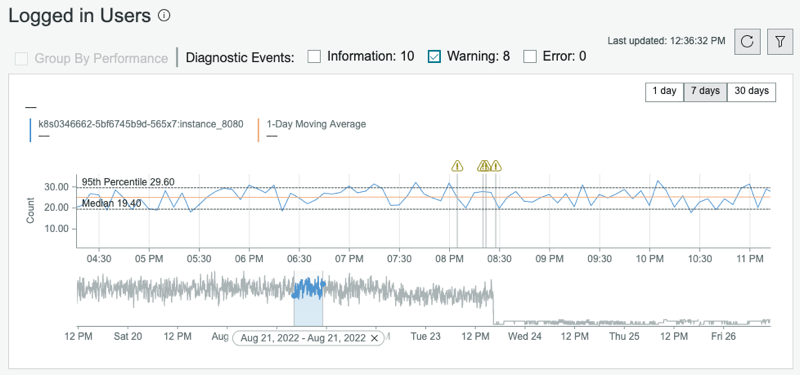

Detaildiagramme
Jedes Diagramm auf den Registerkarten Ereignisse, ECC-Warteschlangeund Sitzungsinformationen bietet eine detaillierte Ansicht der Metriken für einen oder mehrere Knoten.
Verwenden Sie die Detaildiagramme für Folgendes:
- Vergleichen Sie eine bestimmte Metrik mit dem Median, dem gleitenden 1-Tages-Durchschnitt oder dem Wert des 95. Perzentils
- Zeigen Sie Trends oder Muster durch Überlagerung von Metriken und Diagnoseereignissen an
- Stellen Sie fest, ob die Leistungsverschlechterung auf einem Knoten oder auf allen Knoten auftritt
- Zeigen Sie detaillierte Statistiken für jeden Knoten an, um die Systemintegrität im Zeitverlauf zu überwachen
Detaildiagramme enthalten die gleichen Steuerelemente wie Übersichtsdiagramme, bieten jedoch zusätzliche Funktionen.
- Zeigen Sie Trends, Probleme und die Systemintegrität für Knoten und Agents mit ähnlichen Leistungswerten an, indem Sie Nach Leistunggruppieren auswählen. Wenn das Diagramm sieben oder mehr Zeilen enthält, ist diese Option standardmäßig ausgewählt.
- Überlagern Sie Diagnoseereignisse, um Ursache und Korrelation zu bestimmen.
- Fügen Sie einen anwenderdefinierten Filter hinzu, um Daten für bestimmte Knoten anzuzeigen. Zeigen Sie beispielsweise die durchschnittliche Transaktionszeit für Knoten an, deren Status „Online“ lautet.
- Vergleichen Sie die Leistung verschiedener Knoten mit dem gleitenden 1-Tag-Durchschnitt, indem Sie aus der Legende über dem Diagramm auswählen, welche Diagrammlinien angezeigt werden sollen.
Die Linie 1-Tag Verschiebungsdurchschnitt stellt den Durchschnittswert aller Knoten an einem Tag dar.
- Ändern Sie den Zeitraum, indem Sie in der Datumsauswahl einen anderen Tagesbereich auswählen. Der Standardwert ist 1 Tag, Sie können den Zeitraum jedoch auch in 7 Tage oder 30 Tage ändern.
- Zeigen Sie die Details für einen Service Desk-Mitarbeiter oder Knoten an, indem Sie den Cursor auf eine beliebige Stelle im Diagramm bewegen.
Vergleichen Sie die Metrik mit den folgenden horizontalen Linien im Diagramm:
- Median: Der mittlere Wert.
- 95. Perzentil: Der Wert des 95. Perzentils. Eine Metrik mit einem Datenpunkt oberhalb dieser Linie gibt wahrscheinlich Anlass zur Besorgnis.
Zeigen Sie eine Liste der zugeordneten Ereignisse oder Transaktionen innerhalb eines Zeitraums von 10 Minuten an, indem Sie mit dem Cursor darauf zeigen und einen Datenpunkt auswählen.
- Grenzen Sie den Zeitbereich ein, indem Sie die linke oder rechte Seite der Zeitleiste unterhalb des Diagramms auswählen und darüber ziehen. Verschieben Sie den Zeitbereich, indem Sie diese Ansicht entlang der Achse ziehen.
Die Werte für Median, Durchschnitt und 95. Perzentil für jeden Knoten werden in der Tabelle unter dem Detaildiagramm angezeigt.
- Um Datensätze in der Liste zu sortieren, wählen Sie den Spaltenheader aus.
- Um die Liste anhand eines Werts in einem Feld zu filtern, klicken Sie mit der rechten Maustaste in das Feld, und wählen Sie Übereinstimmungen anzeigen oder Herausfiltern aus.
- Um Datensätze in der Liste nach Bezeichnung zu gruppieren, wählen Sie das Spaltenoptionsmenü und dann Gruppieren nach aus.
- Um die Datensätze in der Liste zu filtern, wählen Sie das Spaltenoptionsmenü und dann Filteraus. Geben Sie eine Bedingung und einen Wert ein.
