Clusterknoten in einer Dependency Views-Karte

Dependency Views-Karten können Cluster-Gruppenknoten neben einzelnen CI-Knoten und den untergeordneten Knoten dieser Cluster-Gruppen anzeigen.

Cluster sind CIs in der Tabelle „Cluster“ [cmdb_ci_cluster]. Ein Cluster-CI ist eine organisierte Gruppe von Computer-CIs, die als ein einziges System zusammenarbeiten. Jeder Knoten in einer Cluster-Gruppe steht für ein CI (normalerweise ein Server), das über referenzierte Hardware verfügen kann, z. B. Festplatten und Netzwerkadapter.

Clusterknoten in einer Dependency Views-Karte können in zwei Modi angezeigt werden:

• Reduzierter Modus: Zeigt nur den Cluster-CI-Knoten ohne seine untergeordneten CI-Knoten an. Dieser Modus vermeidet unnötiges Durcheinander in großen Karten.
• Erweiterter Modus: Zeigt den Cluster-CI-Knoten und alle seine untergeordneten CI-Knoten an.

Zu den für einen gruppierten Knoten verfügbaren Menüoptionen gehören Reduzieren und Erweitern, mit denen Sie die Dichte auf der Karte steuern können.

Standardmäßig blendet Dependency Views alle Cluster-Gruppen ein und zeigt Cluster im eingeklappten Modus auf der Karte an.

Anmerkung

Symbole für Clusterknoten und Cluster-Gruppen-CI-Knoten sind durch die Zeichenfolge „Cluster“ und ein eindeutiges Cluster-Symbol gekennzeichnet. Das System durchsucht alle Komponentenknoten in einem Cluster-CI oder einem ausgeblendeten Knoten und sucht nach Aufgaben, Ausfällen und Schwierigkeiten, beispielsweise nach Incidents, Problemen oder Change-Anforderungen. Diese Suche wertet nur die Anzahl der Ebenen aus, die im Diagramm angezeigt werden.

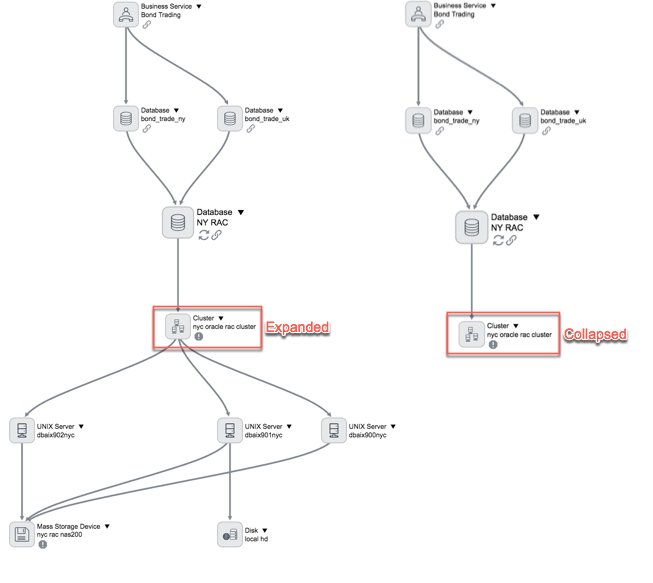

Abbildung : 1. Ein erweiterter Clusterknoten, der seine untergeordneten Knoten anzeigt
