Automatische Zuweisung des IP-Bereichs für MID-Server

  • Freigeben Version: Xanadu
  • Aktualisiert 1. August 2024
  • 2 Minuten Lesedauer

    • Mithilfe von Discovery-Schnellstart können Sie qualifizierten MID-Servern automatisch IP-Adressbereiche, die als Subnetze bezeichnet werden, zuweisen. Diese automatische Subnetzzuweisung erfordert SNMP-Anmeldeinformationen für den schreibgeschützten Zugriff auf die von Discovery verwendeten Router. Das Formular „Automatisierungsstatussatz“ zeigt zusammenfassende Details der Subnetz-Erkennungen und die IP-Bereichszuweisungen für die zugehörigen MID Server.

    Setup-Indikator für die KonfigurationsphaseSicherstellen, dass vom MID Server eine Verbindung zu Elementen inner- und außerhalb Ihres Netzwerks hergestellt werden kannMID Server auf einem Linux- oder Windows-Host herunterladen und installierenMID Server konfigurierenSicherheit des MID Servers konfigurierenSicherstellen, dass vom MID Server eine Verbindung zu Elementen inner- und außerhalb Ihres Netzwerks hergestellt werden kannMID Server auf einem Linux- oder Windows-Host herunterladen und installierenMID Server konfigurierenSicherheit des MID Servers konfigurieren
    Um einem Subnetz automatisch zugewiesen zu werden, muss ein MID Server folgende Bedingungen erfüllen:
    • Er muss sich im Betriebszustand (Aktiv) befinden.
    • Er muss erfolgreich validiert worden sein.
    • Er muss in der Lage sein, auf ein oder mehrere Subnetze in Ihrem Netzwerk zuzugreifen.
    Die Subnetzzuweisungen, die die Instanz für Ihre MID-Server vornimmt, werden in der Tabelle „Automatisierungsstatussatz“ [automation_status_set] gespeichert. Weitere Informationen zur automatischen Zuweisung von MID-Servern finden Sie unter Discovery-Schnellstart.
    Wichtig:
    Sie müssen mindestens einen MID Server automatisch zuweisen, um einen Zeitplan automatisch erstellen zu können.

    Erforderliche SNMP-OIDs für die automatische Zuweisung des MID Server-IP-Bereichs

    Kunden, die Netzwerkdienstanbieter verwenden, müssen einen bestimmten SNMP-Zugriff anfordern, um die automatische Zuweisung des MID-Server-IP-Bereichs zu verwenden.

    Die automatische Zuweisung des IP-Bereichs erfordert SNMP-Anmeldeinformationen für den Read-Only-Zugriff auf alle Router, die Discovery zum Erkennen von Subnetzen verwendet. Darüber hinaus muss Ihr Dienstanbieter den folgenden SNMPWALK-Zugriff gewähren:

    • iso.org.dod.internet.mgmt.mib-2.ip.ipRouteTable (1.3.6.1.2.1.4.21)
      • ipRouteDest (1.3.6.1.2.1.4.21.1.1)
      • ipRouteNextHop (1.3.6.1.2.1.4.21.1.7)
      • ipRouteType (1.3.6.1.2.1.4.21.1.8)
      • ipRouteMask (1.3.6.1.2.1.4.21.1.11)
    • iso.org.dod.internet.mgmt.mib-2.ip.ipForward.ipCidrRouteTable (1.3.6.1.2.1.4.24.4)
      • ipCidrRouteDest (1.3.6.1.2.1.4.24.4.1.1)
      • ipCidrRouteMask (1.3.6.1.2.1.4.24.4.1.2)
      • ipCidrRouteNextHop (1.3.6.1.2.1.4.24.4.1.4)
      • ipCidrRouteType (1.3.6.1.2.1.4.24.4.1.6)

    Automatisierungsstatussätze und IP-Bereichszuweisungen anzeigen

    Das Formular „Automatisierungsstatussatz“ enthält zusammenfassende Details einer Subnetz-Discovery und die nachfolgenden IP-Bereichszuweisungen für MID-Server, die für die automatische Subnetzzuweisung ausgewählt wurden.

    Vorbereitungen

    Erforderliche Rolle: admin

    Prozedur

    1. Navigieren zu Alle > MID-Server > Automatisierungstatussätzean.
    2. Wählen Sie einen Statusdatensatz für eine Subnetz-Discovery aus, die Sie anzeigen möchten.
      Das Formular enthält schreibgeschützte Statusinformationen zur ausgewählten Discovery, den gefundenen Subnetzen und dem Bereichszuweisungsprozess für die MID-Server, die Sie für die automatische Zuweisung ausgewählt haben.
      Wichtig:
      IP-Bereiche, die manuell zugewiesen werden, bevor Sie die automatische Zuweisung in Discovery-Schnellstart verwenden, sind wie folgt betroffen:
      • Einzelne IP-Bereiche werden beibehalten und an die vom System automatisch zugewiesenen Bereiche für den angegebenen MID Server angehängt.
      • Wenn der MID-Server mit der Bereichswahl ALLES konfiguriert wurde, überschreibt die Funktion für die automatische Zuweisung diese Bezeichnung mit den gefundenen Bereichen.

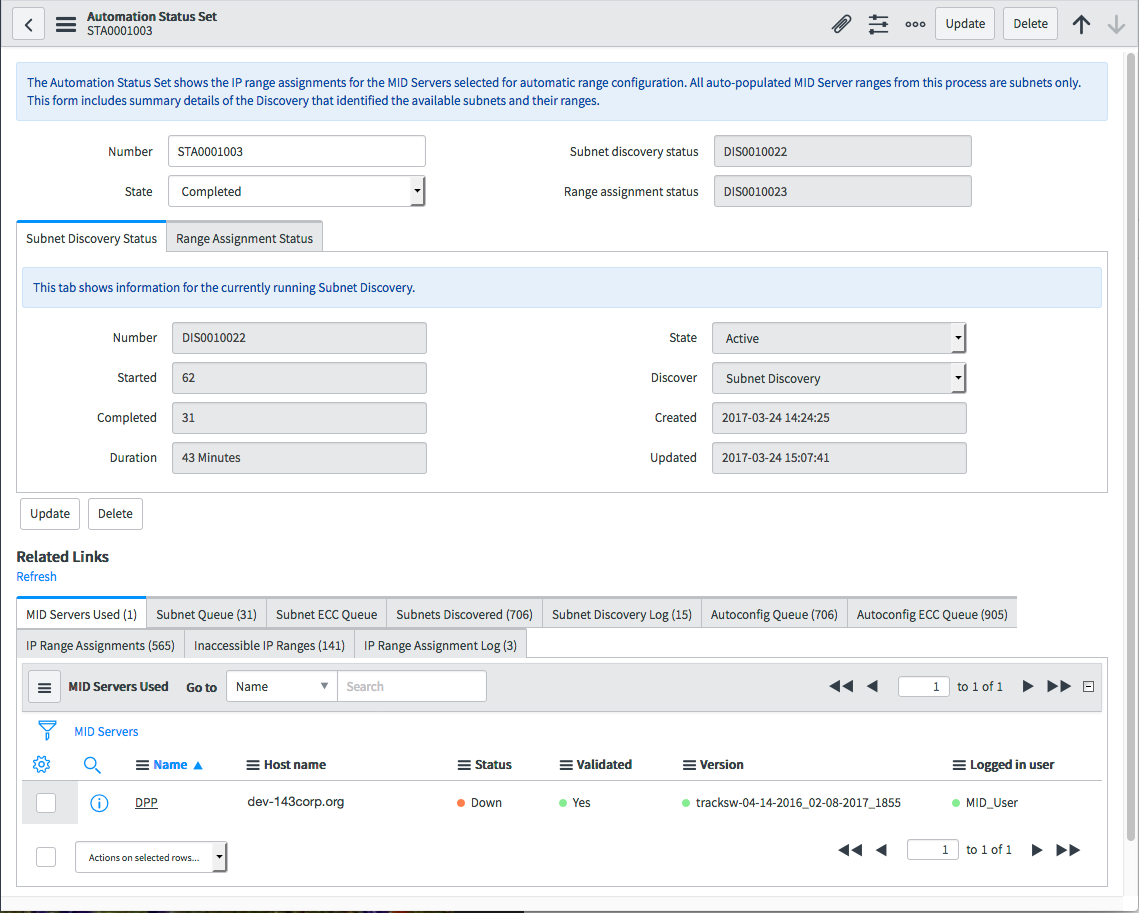

      Abbildung : 1. Automatisierungsstatussatz-Formular
      Automatisierungsstatussatz-Formular
    3. Wählen Sie die Zugehörige Liste Erkannte Netze, um die Liste der für die Zuweisung verfügbaren Subnetze anzuzeigen.

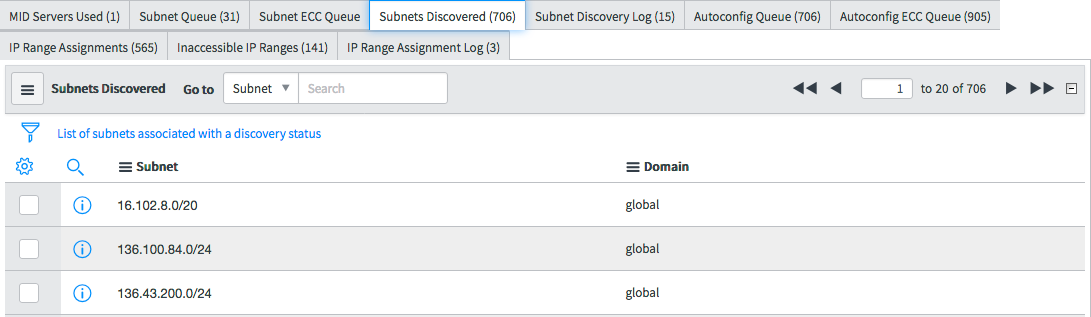

      Subnetze erkannt
    4. Wählen Sie die Zugehörige Liste IP-Bereichszuweisungen, um die IP-Bereiche anzuzeigen, die einem MID-Server zugewiesen wurden.
      Warnung:
      Von Discovery identifizierte IP-Bereiche werden in der Tabelle „IP-Sammlung“ [ip_address_collection] gespeichert, die nur für die automatische Zuweisung des MID-Server-IP-Bereichs im Jakarta-Release verwendet wird. Diese Tabelle ist für die zukünftige Entwicklung bestimmt und darf nicht in Anpassungen verwendet werden, einschließlich Spaltenergänzungen, Business Rules oder Skriptaktionen.

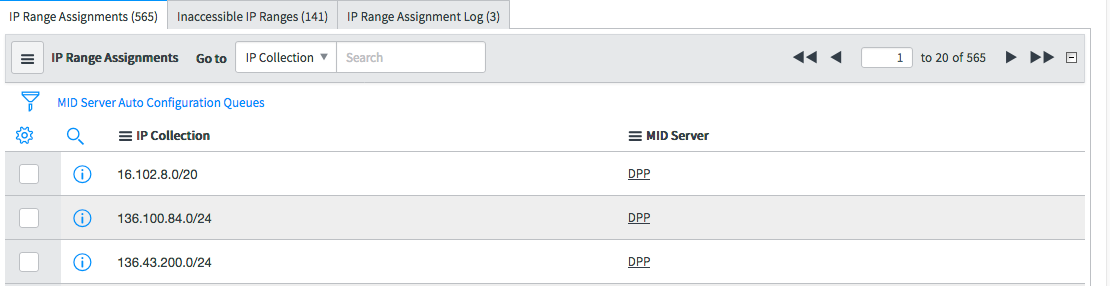

      Zuweisungen von IP-Bereichen
