Datenmodell für Telecommunications Network Inventory
Das Datenmodell für Telecommunications Network Inventory zeigt die Beziehungen zwischen Ihren Netzwerk-Assets, Ihrer Infrastruktur und Ihren Services an. Mit diesen Informationen können Sie neue Services bereitstellen, vorhandene Services ändern, das Netzwerk warten und die Prognose für das Netzwerkwachstum in Ihrer Organisation planen.
Übersicht
Das Datenmodell enthält die Details zu Ihren Netzwerk-Assets, z. B. die telco Gerätekonfigurationsdaten, die Portverfügbarkeit eines Frameworksund Bandbreitenzuteilungen zwischen Ihren Sites und Services. Mit diesem Datenmodell können Sie die Netzwerkinfrastruktur und -services erstellen, verwalten, warten und zuteilen. Darüber hinaus bietet dieses Datenmodell einen für die Automatisierung des Entwurfs und der Erstellung von Netzwerkgeräten und -verbindungen, die Kundenserviceaufträge und interne Netzwerkaufträge unterstützen.
Die Assets, Services und Beziehungen Ihres Netzwerkbestands definieren die Infrastruktur Ihrer Telekommunikationsnetzwerke. Mit diesen Informationen können Sie Ihr Netzwerk planen und Prognosen erstellen. Sie können die Daten des Assets in einem Netzwerkbestandsdatensatz speichern.
Die Anwendung Telecommunications Network Inventory verwendet die Erweiterungsklassen von Network Inventory, welche die Configuration Item (CI)-Klassenhierarchie von Configuration Management Database (CMDB) erweitern. Mit diesen Erweiterungen kann CMDB Ihre Netzwerkbestandsinformationen speichern. Außerdem bieten diese Erweiterungsklassen die Standardisierung und Konsistenz, die den Standards von Telekommunikationsbranchen wie dem TeleManagement (TM) Forum und dem MEF (Metro Ethernet Forum) entsprechen. Weitere Informationen zu den Erweiterungsklassen von Network Inventory (NI) finden Sie unter Telecommunications Network Inventory Erweiterungsklassen.

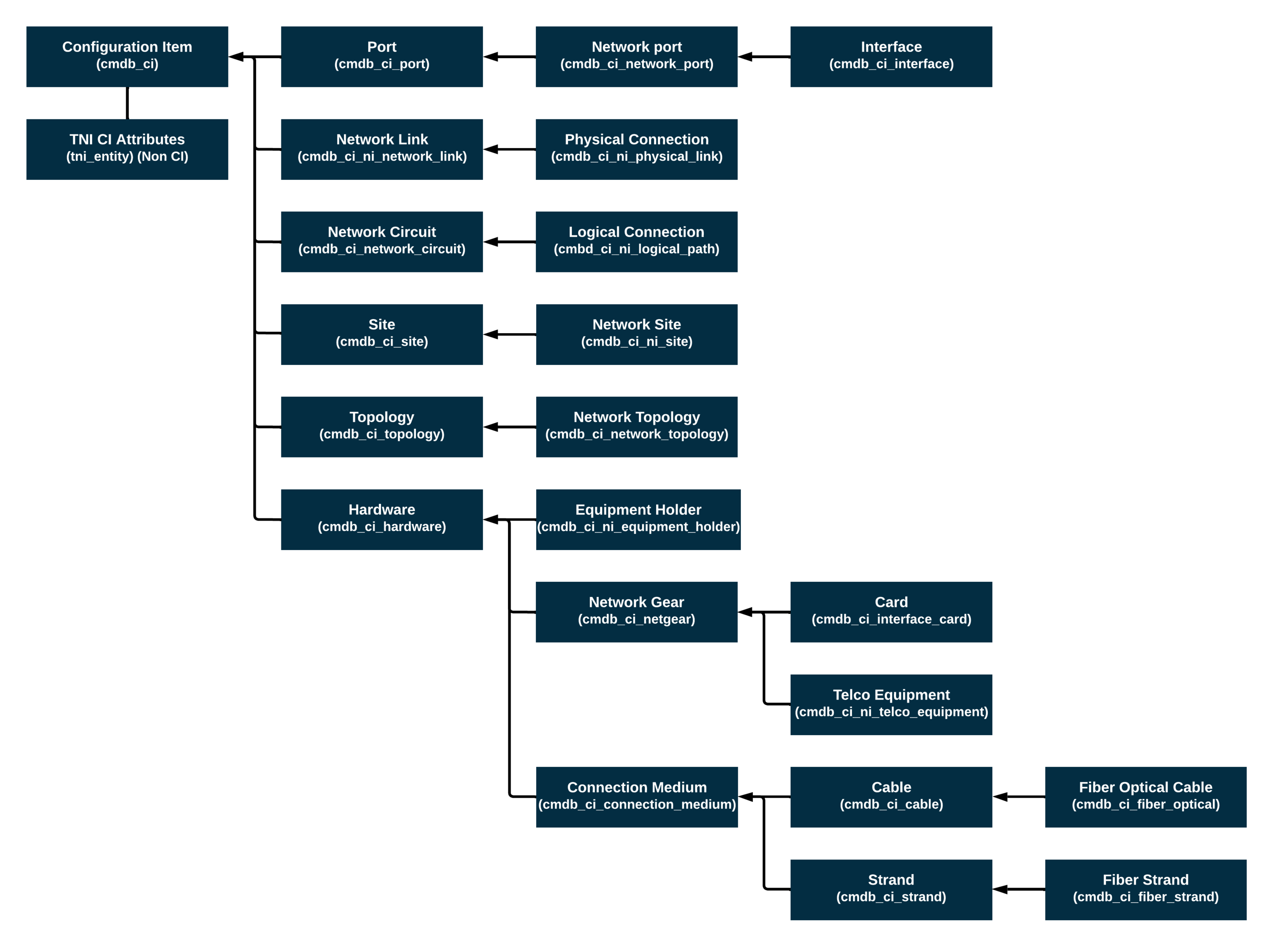

Das folgende Diagramm zeigt die Erweiterungsklassen im Datenmodell für den Netzwerkbestand.
Netzwerkstandort und Netzwerkstandort
- überwachen, von dem Ihre Netzwerkverbindungen stammen und enden
- überwachen Sie die Netzwerkzentren, Gebäude, Stockwerke und Räume, in denen sich Ihre Netzwerk-Assets befinden
- den Betriebsstatus Ihrer Netzwerkstandorte nachzuverfolgen
- Ordnen Sie Ihre Netzwerkstandorte in Ihrer Servicetopologie zu
- Ihre physischen Standorte zur besseren Visualisierung mit Ihren Netzwerkstandorten verknüpfen
- Identifizieren Sie Netzwerkfehler und -ausfälle
Telecommunications Network Inventory Erweiterungsklassen
Die Anwendung Telecommunications Network Inventory verwendet die generischen Klassen von Configuration Item (CI), welche die Klassenhierarchie CMDB erweitern (siehe folgende Tabelle). In der folgenden Tabelle werden die Klassen beschrieben, die in der Anwendung verwendet werden.
| Telecommunications Network Inventory Klasse | Erweitert die generische CI-Klasse | Beschreibung |
|---|---|---|
| TNI-CI-Attribute [tni_entity] | Nicht-CI-Klasse | TNI-CI-Attributdatensatz. Stellt eine Sammlung der allgemeinen Telecommunications Network Inventory -Attribute dar. Verwenden Sie den TNI-CI-Attributdatensatz, um die relevanten allgemeinen Attribute zu erstellen, die für Telecommunications Network Inventory relevant sind, und stellen Sie eine Beziehung zum CI-Datensatz her. Weitere Informationen finden Sie unter Formular „TNI-CI-Attribute“.. |
| Netzwerkstandort [cmdb_ci_ni_site] | Standort [cmdb_ci_site] | Netzwerkstandort. Erfasst und verwaltet die standortspezifischen Attribute für jeden Netzwerkstandort, einschließlich der Netzwerkzentren, Gebäude, Stockwerke und Räume, in denen sich die Geräte befinden. Mit den Datensätzen von Netzwerkstandorten können Sie alle Geräte an einem Standort anzeigen. Sie können die Standorte nach zugewiesenen Typ-, Rollen- oder Funktionskategorien filtern. Weitere Informationen finden Sie unter 441ee506626159b7c5417e0ee54287e0a1c8c455.dita. |
| Gerätehalter [cmdb_ci_equipment_holder] | Hardware [cmdb_ci_hardware] | Gerätehalter Stellt die physischen Einheiten dar, die die Telekommunikationsgeräte enthalten, einschließlich Gehäuse, Schächte, Schränke, Steckplätze und Relais-Racks. Ein Gerätehalter kann die anderen Gerätehalter enthalten. Zum Beispiel enthalten die Aufstellungen die einzelnen Relais-Racks, und jeder Relais-Rack enthält die Geräteregale. Verwenden Sie die Gerätehalter-Datensätze, um Ihre Netzwerk-Assets nachzuverfolgen und zu verwalten. Weitere Informationen finden Sie unter 32237a1ef03954c4f477c14451453376a9382db2.dita. Weitere Informationen zu den Erweiterungsklassen des Gerätehalters finden Sie unter Erweiterungsklassen für Gerätehalter. |
| Telekommunikationsgerät [cmdb_ci_ni_telco_equipment] | Netzwerkgerät [cmdb_ci_netgear] | Telekommunikationsgerät Stellt ein Gerät dar, das die technischen Funktionen in einem Netzwerk bereitstellt. Beispiele umfassen Router, Modems, Mobilgeräte, Glasfaserkabel, Relaisund Switches. Die Geräte können über Steckplätze, Karten oder Ports verfügen. Die Geräte können in einem Gerätehalter oder für sich allein vorhanden sein, da nicht alle Geräte in einem Rack montiert sind. Verwenden Sie den Gerätedatensatz, um die Details Ihrer Telekommunikationsgeräte nachzuverfolgen und zu verwalten. Weitere Informationen finden Sie unter Erstellen Sie eine Instanz für Telekommunikationsgeräte.Weitere Informationen zu den Geräteerweiterungsklassen finden Sie unter Geräteerweiterungsklassen. |
| Netzwerkschnittstelle [cmdb_ci_ni_interface] | Netzwerkport [cmdb_ci_ni_network_port] | Netzwerkschnittstelle Erfasst und verwaltet die gerätespezifischen Attribute für die Netzwerkschnittstellen. Weitere Informationen finden Sie unter Definieren Sie die Details der Netzwerkschnittstelle. |
| Schnittstellenkarte [cmdb_ci_interface_card] | Netzwerkgerät [cmdb_ci_netgear] | Netzwerkschnittstellenkarte Stellt die Schnittstellenkarten dar, die in einem Netzwerk gespeichert sind. Karten können mehr als einen Steckplatz belegen und andere Karten enthalten. Dies können physische oder logische (virtuelle) Geräteports sein. Jedem Port ist ein Bandbreitenwert zugewiesen. Die Bandbreiten werden verbraucht, wenn Sie die Ports im Netzwerkdesign verwenden. Weitere Informationen finden Sie unter Definieren Sie die Kartendetails. |
| Physische Verbindung [cmdb_ci_ni_physical_link] | Netzwerklink [cmdb_ci_network_link] | Physische Verbindung Stellt die physischen Portverbindungen auf den Schnittstellenkarten in Ihrem Netzwerk dar. Weitere Informationen finden Sie unter Definieren Sie die Details der physischen Verbindung. |
| Logische Verbindung [cmdb_ci_ni_logical_path] | Netzwerkschaltung [cmdb_ci_network_schaltung] | Logische Verbindung Stellt die logischen oder virtuellen Portverbindungen auf den Netzwerkschnittstellenkarten dar. Eine logische Verbindung stellt normalerweise die mehreren physischen Verbindungen auf einer Schnittstellenkarte dar. Weitere Informationen finden Sie unter Definieren Sie die Details der logischen Verbindung. |
| Topologie [cmdb_ci_topology] | Netzwerktopologie [cmdb_ci_network_topology] | Netzwerktopologie Stellt die Gruppierung der Netzwerkelemente dar, z. B. Knoten (Geräte), Edges (Verbindungen) und Abschlusspunkte (Schnittstellen), wie sie organisiert und miteinander verbunden sind. Weitere Informationen finden Sie unter Visualisierung der Netzwerktopologie. |
