Visualisierung der Netzwerktopologie

  • Freigeben Version: Xanadu
  • Aktualisiert 1. August 2024
  • 2 Minuten Lesedauer

    • Die Topologie in der Anwendung Telecommunications Network Inventory zeigt grafisch an, wie die verschiedenen Elemente in einem Netzwerk, z. B. Geräte, Verbindungen und Schnittstellen, organisiert und miteinander verbunden sind. Durch die Verwendung einer Topologie erhalten Sie einen Überblick über das Netzwerk.

    Übersicht

    Die Netzwerktopologie ist eine visuelle Darstellung der Netzwerkelemente wie Knoten (Geräte), Edges (Verbindungen) und Abschlusspunkte (Schnittstellen) und wie sie organisiert und miteinander verbunden sind. Eine Topologie kann eine Ring-, Baum-, Netz-, Stern- oder Busstruktur sein. Mit einer Topologie können Sie Netzwerkerweiterungen planen, die Netzwerkleistung überwachen und im Netzwerk auftretende Fehler beheben.

    Das folgende Beispiel zeigt eine Topologie in der Anwendung Telecommunications Network Inventory.

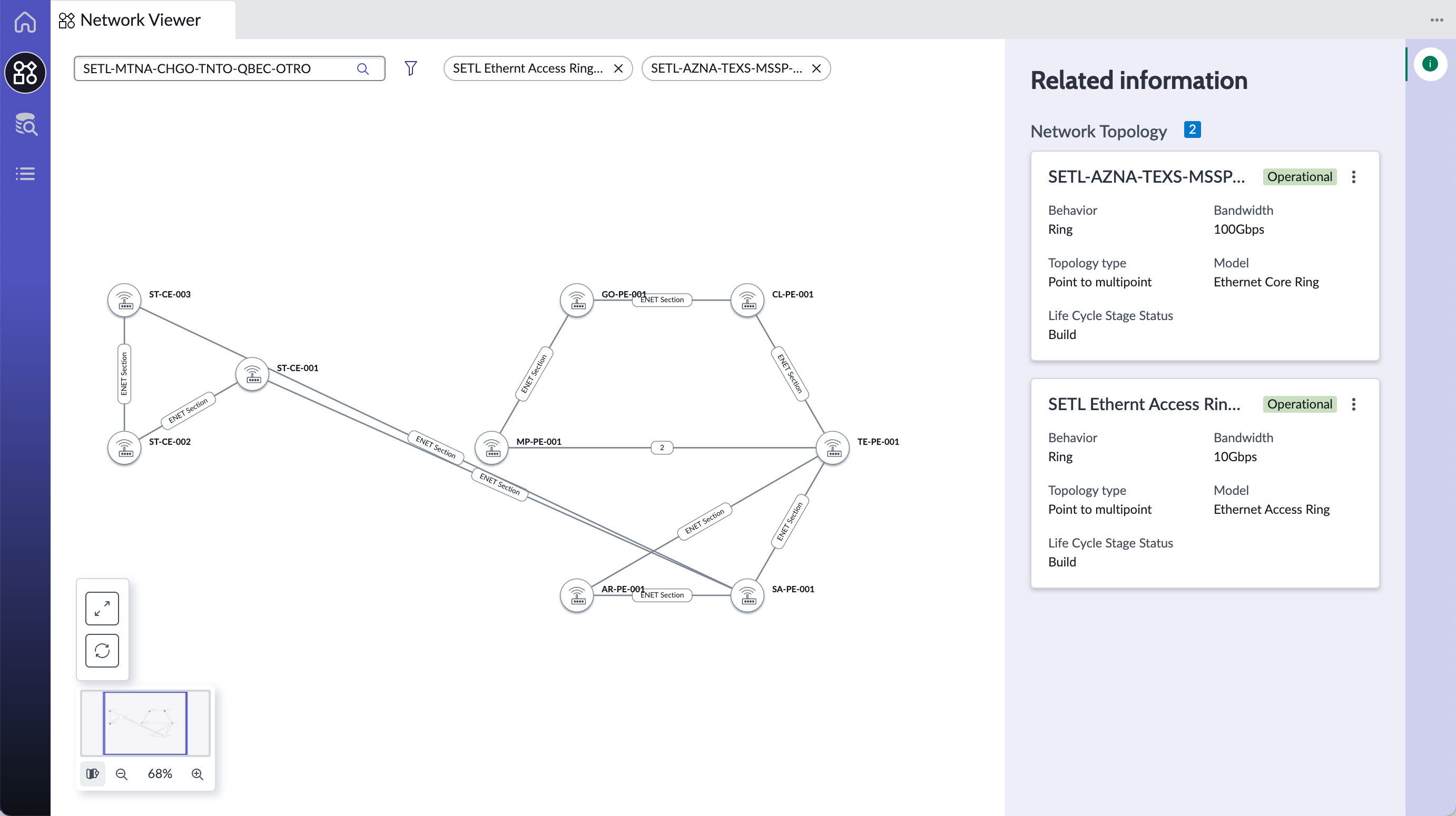

    Abbildung : 1. Netzwerktopologie
    Ansicht einer Topologie mit Suchfeld, Zuordnungsbereich, Detailbereich und Zoomoption.
    Sie können die Topologie im Fenster „Netzwerk-Viewer“ im Arbeitsbereich Telecommunications Network Inventory anzeigen. Das Fenster „Netzwerk-Viewer“ enthält Folgendes:
    • Über das Suchfeld und den erweiterten Filter können Sie die Topologie auswählen.
    • Der Zuordnungsbereich zeigt die Netzwerktopologie.
    • Im Detailbereich rechts werden zugehörige Informationen zur Topologie gemäß der aktuellen Auswahl angezeigt.

    Suchfeld

    Verwenden Sie das Suchfeld, um die Topologie auszuwählen, die Sie visualisieren möchten. Sie können mehrere Topologien gleichzeitig auswählen. Mit der Option für erweiterte Filter können Sie die Topologien basierend auf den von Ihnen festgelegten Bedingungen filtern.

    Bereich zuordnen

    Im Zuordnungsbereich wird die Topologie angezeigt, die Sie im Suchfeld ausgewählt haben. Im Zuordnungsbereich können Sie viele Topologien gleichzeitig anzeigen. Im Zuordnungsbereich wird auch der Name jedes Elements in der Topologie angezeigt.

    Im Zuordnungsbereich können Sie die folgenden Aktionen ausführen:
    • Zeigen Sie auf einen Knoten, um die mit dem Knoten verknüpften Verbindungen hervorzuheben.
    • Wählen Sie eine Topologien aus, um die zugehörigen Elemente hervorzuheben.
    • Wählen Sie das Aktualisierungssymbol ( Aktualisierungssymbol), um die Zuordnung neu zu laden und zur ursprünglichen Ansicht zurückzukehren.
    • Wählen Sie das Symbol „An Bildschirm anpassen“ (Symbol „ An Bildschirmanpassen“ ), um die Topologie an die Größe des Zuordnungsbereichs anzupassen.
    • Verwenden Sie die Zoomsteuerelemente, um in die Karte ein- und auszuzoomen.

    Detailbereich

    Im Detailbereich werden die zugehörigen Informationen zur ausgewählten Topologie, zum ausgewählten Knoten oder zur ausgewählten Verbindung angezeigt. Sie können das Infosymbol ( Infosymbol ) wählen, um den Detailbereich anzuzeigen. Im Detailbereich werden zunächst die zugehörigen Informationen zum Topologiedatensatz angezeigt. Wenn Sie einen Knoten auswählen, werden im Detailbereich die zugehörigen Informationen zu diesem Knoten angezeigt. Wenn Sie einen leeren Bereich im Zuordnungsbereich auswählen, werden im Detailbereich zugehörige Informationen zu den geöffneten Topologien angezeigt.

    Sie können auch Details anzeigen im Detailbereich auswählen, um zum entsprechenden CI-Datensatz umzuleiten.

    Zugriff

    Im Arbeitsbereich Telecommunications Network Inventory können Sie wie folgt auf die Netzwerktopologie zugreifen:
    1. Navigieren zu Arbeitsbereiche > Netzwerkbestands-Arbeitsbereich.
    2. Wählen Sie das Netzwerk-Viewer-Symbol ( Netzwerk-Viewer-Symbol).

    Weitere Informationen zum Erstellen und Anzeigen einer Topologie in der Anwendung Telecommunications Network Inventory finden Sie unter Unter Verwendung der Netzwerktopologie.
