Konfigurieren Sie Ebenen

  • Freigeben Version: Yokohama
  • Aktualisiert 30. Januar 2025
  • 2 Minuten Lesedauer

    • Wählen Sie eine Ebene in der Vorschau der Kartenkonfiguration aus, und bearbeiten Sie sie.

    Vorbereitungen

    Ebenen sind die Formen oder Geometrien in Ihrer CAD-Datei.

    Erforderliche Rolle: Administrator

    Prozedur

    1. Wählen Sie aus Kartenkonfiguration Registerkarte.

      Die Vorschauseite der Kartenkonfiguration wird in den Fokus gerückt.

    2. Erweitern Ebenen Durch Auswahl des Chevron-Umschaltsymbols ( Erweitern Sie Ebenen).
    3. Wählen Sie Aus Ebenen Dient zum Auswählen einer Ebene.
    4. Wählen Sie Bearbeiten.

      Der Bearbeitungsbereich wird angezeigt.

      Hinweis:
      Zur Berechnung der Stockwerksoberfläche verwenden Die Option kann nicht ausgewählt werden, nachdem sie für eine Ebene aktiviert wurde. Weitere Informationen finden Sie unter Berechnen Sie die AutoCAD-Stockwerksoberfläche.

      Ebenenzusammenfassungspille, die Konfigurationsinformationen für einen ausgewählten Ebenentyp anzeigt.

    5. Die ausgewählte Ebene zeigt den Ebenennamen zusammen mit der Anzahl der darin enthaltenen Elemente an.
      Beispiel: Logo (1442 Elemente)
    6. Die Zusammenfassungspille zeigt zusammengefasste Informationen für eine Ebenenkonfiguration an.
      Die Zusammenfassungspille fasst Informationen basierend auf der Ebenenkonfiguration und dem Ebenenstatus in den folgenden Farben zusammen:
      • Neutral blau: Gibt den Typ des ausgewählten Elements an. Beispiel: Text oder Block.
      • Grün: Gibt an, dass die Ortskonfiguration für einen ausgewählten Ort korrekt ist.
      • Orange: Gibt geringfügige Konfigurationsprobleme an.
      • Grau: Gibt Ebenen an, die nicht importiert werden.
      • Rot: Gibt Blockierungsfehler an.
    7. Wählen Sie Aus Importieren Um die Elemente in einer Ebene in Ihre CAD-Datei zu importieren.
      Die Validierungsnachricht „Konfiguration erfolgreich gespeichert“ wird angezeigt.
    8. Wählen Sie Aus Nicht importieren Wenn Sie keine Ebenenkonfiguration in Ihre CAD-Datei importieren möchten.

      Die Validierungsnachricht „Konfiguration erfolgreich gespeichert“ wird angezeigt.

    9. Die ausgewählten Ebenenelemente werden basierend auf Ihrer Auswahl im Vorschaubereich der Kartenkonfiguration angezeigt.

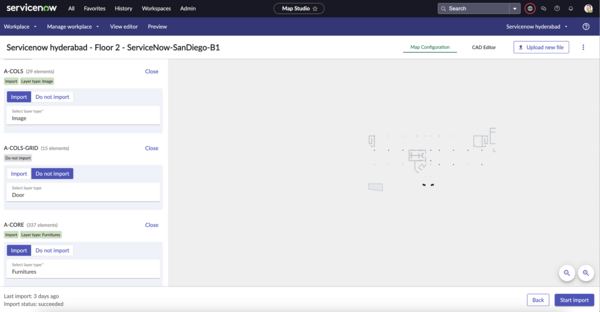

      Ausgewählter Ebenentyp, der in der Kartenvorschau angezeigt wird.

    10. Um einen fehlenden Ebenentyp (in der Zusammenfassungspille rot hervorgehoben) zu beheben, wählen Sie einen Ebenentyp aus Wählen Sie den Ebenentyp aus Optionen.

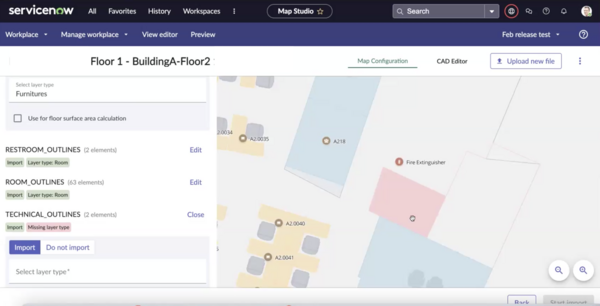

      Zusammenfassungspille, die die fehlenden Ebenentypinformationen und die Vorschau für die fehlende Ebene anzeigt.

      Der fehlende Ebenentyp wird gelöst, und die Zusammenfassungspille zeigt den Ebenentyp grün hervorgehoben. Die Vorschau der Kartenkonfiguration zeigt den fehlenden Ebenentyp mit dem neu zugewiesenen Ebenentyp an.

      Hinweis:
      Ebenentypen werden auf einer Karte mit Standardstilen gerendert. Wenn der Ebenentyp fehlt, werden Elemente mit einem roten Standardstil angezeigt.

      Ebenentyp kategorisiert eine Ebene aus der Tabelle „Ebenentypen für Innenbereichszuordnung“ und wendet sie an (Alle > Gebäudepläne > Ebenentypen

    11. Um einen Ebenentyp vom aktuellen Typ in einen anderen zu ändern, wählen Sie aus Wählen Sie den Ebenentyp aus Option.
      Beispiel: Wenn Ihr aktueller Ebenentyp ist Raum Und Sie wählen aus Gebäude Aus der Liste, um einen Ebenentyp zu ändern. Der neu ausgewählte Ebenentyp wird zusammen mit seinem Stil und seinen Kategorien angewendet.
    12. Wählen Sie nach dem Vornehmen der Änderungen aus Schließen Zum Schließen des Bearbeitungsbereichs.
    13. Wiederholen Sie die Schritte für die Ebenen, die Sie in Ihre CAD-Quelldatei importieren möchten.
