Schemas von Cloud Provisioning and GovernanceTabellen

Lastenausgleichsmodul-Tabelle

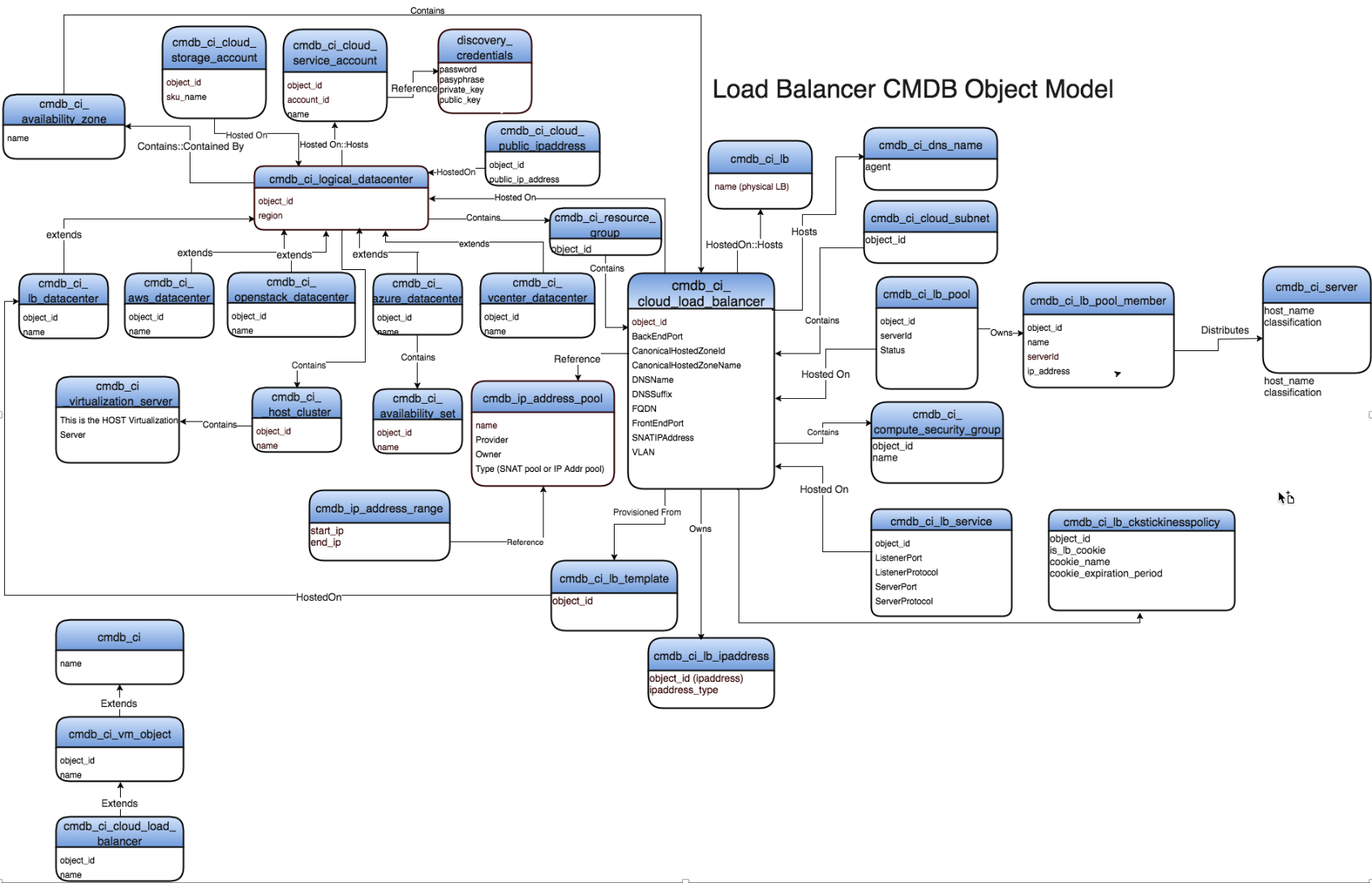

Die Lastenausgleichsmodul-Tabelle [cmdb_ci_cloud_load_balancer] erstreckt sich von [cmdb_ci_vm_object], die sich von [cmdb_ci] erstreckt. Klicken Sie, um das Bild zu vergrößern.

Lastenausgleichsmodul-CMDB-Objektmodell — Abbildung : 1. Schema-Lastenausgleichsmodul

Tabelle : 1. Native Schlüsselattribute der cmdb_ci_cloud_load_balancer-Tabelle
Attribut	Beschreibung
object_id	Bezeichner, der normalerweise den Namen des Lastenausgleichsmoduls als Wert enthält.
canonical_hosted_zone_id	ID der gehosteten Amazon Route 53-Zone für den Lastenausgleichsmodul.
canonical_hosted_zone_name	DNS-Name des Lastenausgleichsmoduls.
dns_name	Öffentlicher DNS-Name des Lastenausgleichsmoduls.
fqdn	DNS-Name als vollqualifizierter Domänenname. Kann auch ein CNAME-Datensatz sein, der auf den DNS-Namen verweist.
Staat	Status des Lastenausgleichsmoduls: Verfügbar Oder Beendet .

Netzwerkressourcentabelle

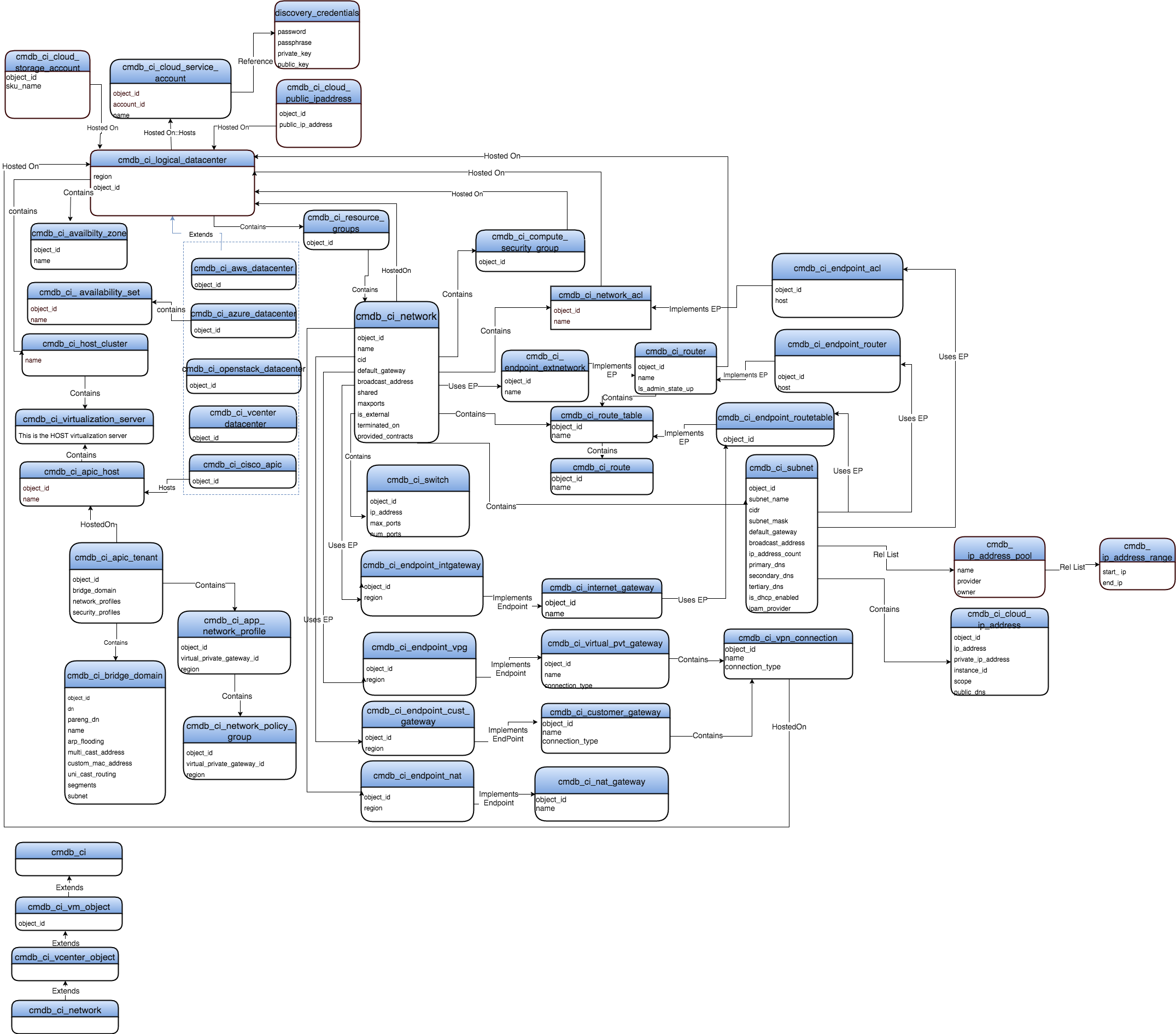

Die Netzwerkressourcentabelle [cmdb_ci_Network] erstreckt sich von [cmdb_ci_vcenter_object], die sich von [cmdb_ci_vm_object] erstreckt, die sich von [cmdb_ci] erstreckt. Klicken Sie, um das Bild zu vergrößern.

Abbildung : 2. Netzwerktabellen-Objektmodell

Tabelle : 2. Native Schlüsselattribute der Tabelle „cmdb_ci_Network“
Attribut	Beschreibung
object_id	Bezeichner, der normalerweise die Netzwerk-ID als Wert enthält. Identifiziert eindeutig ein Objekt in einer Cloud.
name	Name des Netzwerks.
cidr	IP-Adressbereich. Die klassenlose Weiterleitung zwischen Domänen ist eine Reihe von Internetprotokollstandards, die zum Erstellen eindeutiger Bezeichner für Netzwerke verwendet werden.
default_gateway	Enthält InternetGatewayID, wenn IntenetGateway an das Netzwerk angehängt wird. Ein Standard-Gateway dient als Zugriffspunkt oder IP-Router, den ein Netzwerkcomputer verwendet, um Informationen an einen Computer in einem anderen Netzwerk oder Internet zu senden. Das angegebene Gateway wird standardmäßig verwendet, es sei denn, eine Anwendung gibt ein anderes Gateway an.
Broadcast_address	IP-Adresse, die zum Übertragen von Nachrichten und Datenpaketen an Netzwerksysteme verwendet wird.
Ist_Shared	Boolescher Wert. Wahr: Netzwerk, das für andere Projekte freigegeben ist. Falsch: Netzwerk nicht für andere Projekte freigegeben.
max_Ports	Maximale Anzahl von Hosts, die mit dem Netzwerk verbunden werden können
Ist_external	Boolescher Wert. Wahr: Netzwerk ist extern. Falsch: Netzwerk ist intern.
Terminated_on	Zeit, zu der die Bereitstellung des Netzwerks aufgehoben wurde.
Staat	Status des Netzwerks: Verfügbar Oder Beendet .
netmask	Typ des CIDR. 32-Bit-Maske, die eine IP-Adresse in Subnetze unterteilt und die im Netzwerk verfügbaren Hosts angibt.
dhcp_enabled	Boolescher Wert: Wahr: Dynamische IP-Adresse ist dem Host zugewiesen Falsch: Die statische IP-Adresse ist dem Host zugewiesen

Ressourcentabelle des Speichervolumens

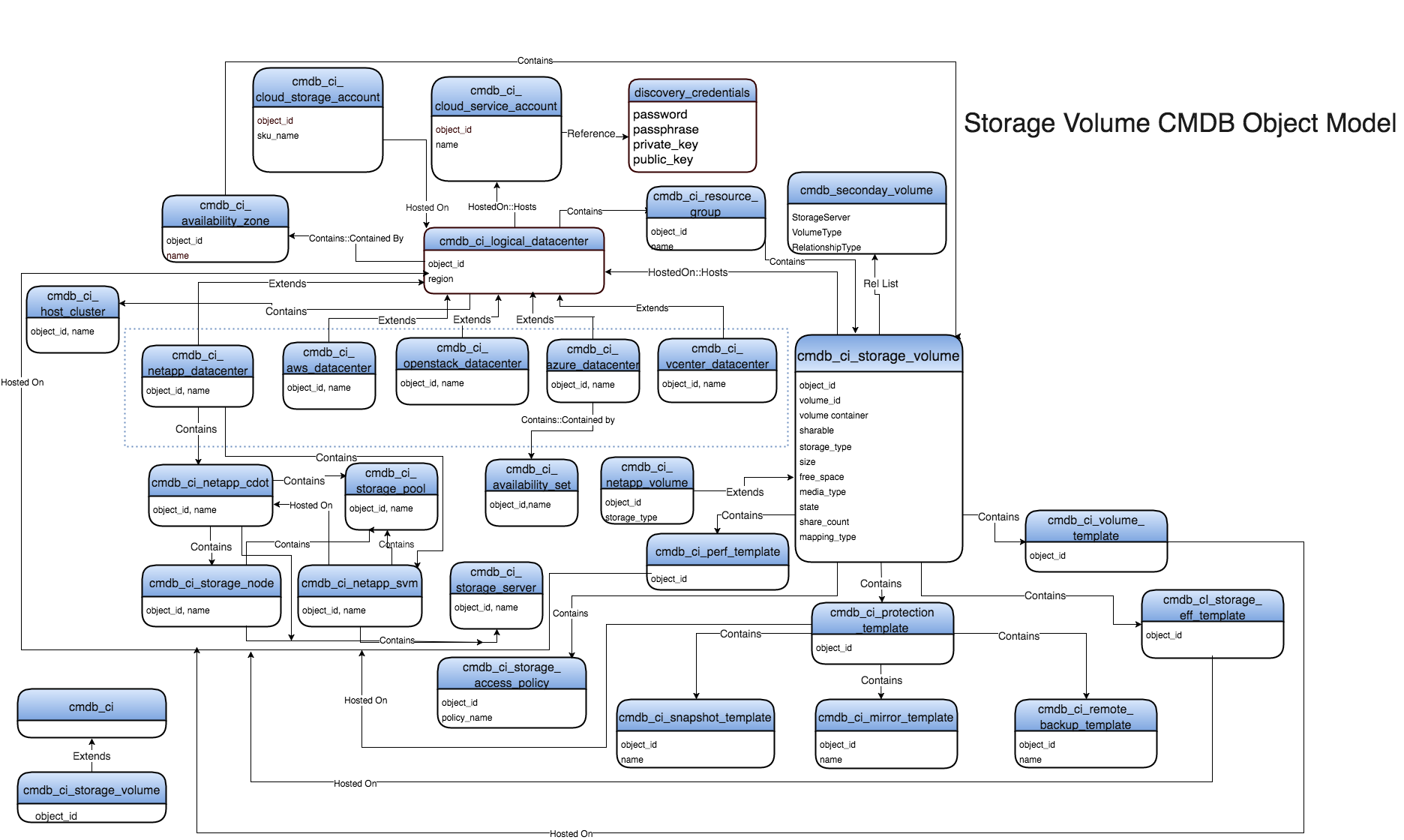

Die Ressourcentabelle des Speichervolumes [cmdb_ci_storage_volume] erstreckt sich von [cmdb_ci]. Klicken Sie, um das Bild zu vergrößern.

Speichervolume-Ressourcentabelle – Objektmodell — Abbildung : 3. Schemaspeicher-Volume

Tabelle : 3. Native Schlüsselattribute der cmdb_ci_storage_volume-Tabelle
Attribut	Beschreibung
object_id	Bezeichner, der normalerweise die Objekt-ID als Wert enthält. Identifiziert eindeutig ein Objekt in einer Cloud.
volume_id	Bezeichner, der normalerweise die Volume-ID als Wert enthält. Identifiziert eindeutig ein Objekt in einer Cloud.
Volume_Container	Nur für NetApp wird LUN zum Volume und NetApp Volume zum Volume-Container.
Freigebbar	Boolescher Wert. Wahr: Das Volume wird von mehreren VMs freigegeben. Falsch: Volume wird nicht von mehreren VMs freigegeben.
storage_type	Typ des Speichers. AWS: Blockieren Azure: PageBlob VSphere: VMware vdisk
size	Gesamtkapazität des Volumes.
free_space	Verfügbarer Speicherplatz des Volumes
Staat	Status des Volumes: Verfügbar Oder In_Use .
Freigeben_count	Anzahl der VMs, die vom Volume freigegeben werden.

Virtuelle Serverressourcentabelle

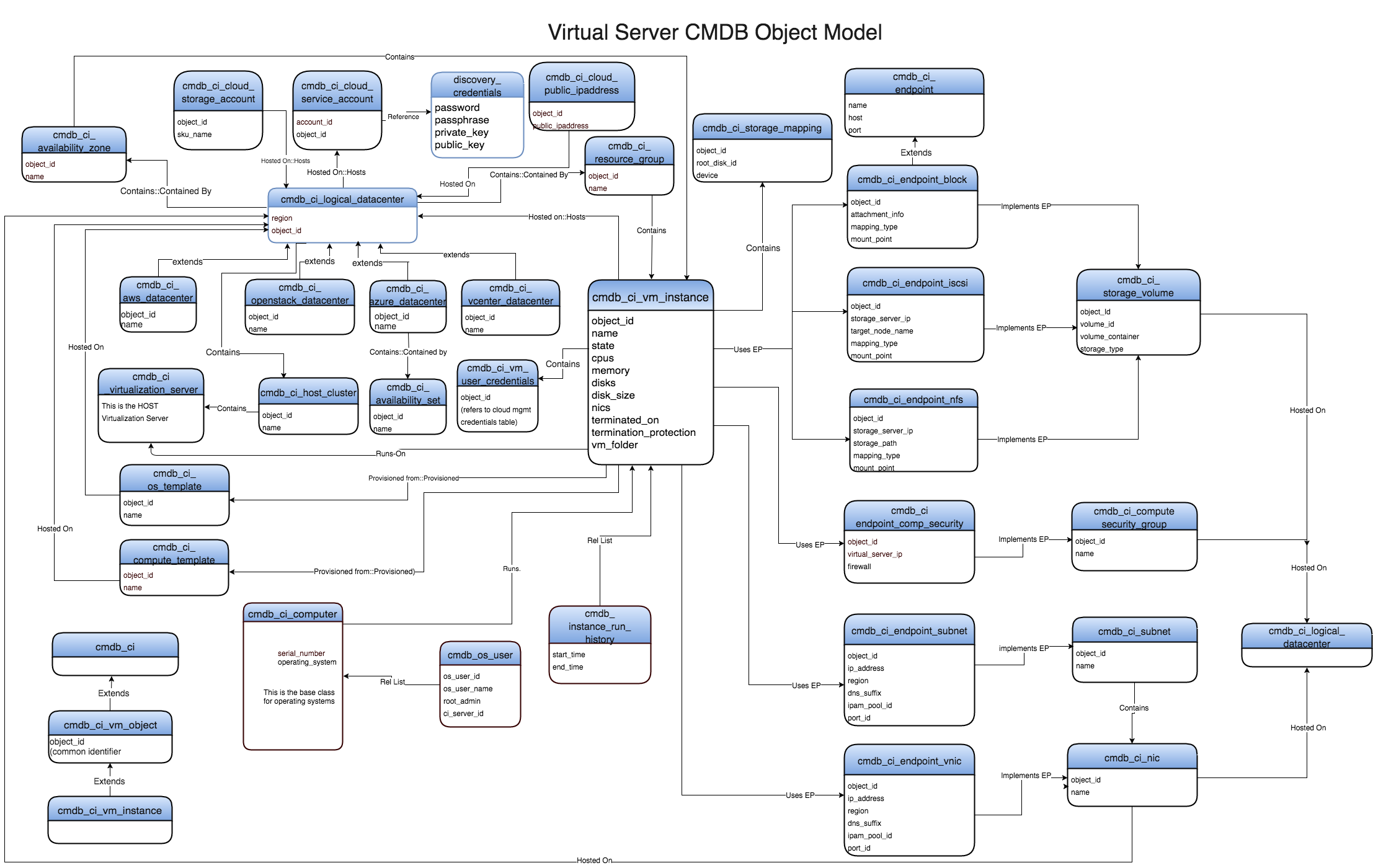

Die virtuelle Serverressourcentabelle [cmdb_ci_vm_instance] erstreckt sich von [cmdb_ci_vm_object], die sich von [cmdb_ci] erstreckt. Klicken Sie, um das Bild zu vergrößern.

Virtueller Server – Tabellenobjektmodell

Tabelle : 4. Native Schlüsselattribute der cmdb_ci_vm_instance-Tabelle
Attribut	Beschreibung
object_id	Bezeichner, der normalerweise die VM-Instanz-ID enthält. Identifiziert eindeutig ein Objekt in einer Cloud.
name	Name der VM.
Staat	Status der VML: Ein , Aus , Oder Beendet .
CPUs	Anzahl der CPUs.
Arbeitsspeicher	Arbeitsspeichergröße in Megabyte.
disks	Anzahl der Festplattenlaufwerke.
disk_size	Gesamtgröße der Datenträger in Gigabyte.
nics	Anzahl der Netzwerkschnittstellenadapter.
Terminated_on	Zeit, zu der die Instanz beendet wurde.
termination_protection	Boolescher Wert. Der Standardwert ist „falsch“. Wahr: Kann verhindern, dass die Instanz versehentlich mit Amazon EC2 beendet wird. Falsch: Kann nicht verhindern, dass die Instanz versehentlich mit Amazon EC2 beendet wird.
