Discovery-Zeitleisten

A DiscoveryDie Zeitleiste generiert eine grafische Anzeige von DiscoveryStatusdatensatz, einschließlich Informationen zu jeder Probe und jedem Sensor, die in der Discovery verwendet wurden.

Verwenden Sie Discovery-Zeitleisten, um Folgendes anzuzeigen:

• Der Flow von Proben und Sensoren , Einschließlich derjenigen, die mit verwendet werden Muster Durch eine Discovery.
• Die Dauer jeder Probe und jedes Sensors, die während einer Discovery ausgeführt wurden, und der Anteil der Zeit, die für die Warteschlange und Verarbeitung erforderlich ist.
• Tooltips mit zusätzlichen Daten zu einer Probe und einem Sensor.
• Datensätze aus der ECC-Warteschlange.

Größe der Erkennungen in der Zeitleiste

Zeigen Sie Zeitleisten für eine gesamte Discovery oder für einzelne Geräte in einer Discovery an. Im sofort einsatzbereiten System beträgt die Discovery-Größe, die in einer Zeitleiste angezeigt werden kann, 300 Einträge in der ECC-Warteschlange (150 Probes und 150 Sensoren). Um größere Erkennungen anzuzeigen, ändern Sie die Standardeinstellung in Glide.Discovery.Timeline.max.Einträge Eigenschaft.

Beispiel Für Discovery-Zeitleisten

Dieses Beispiel zeigt die Discovery-Zeitleiste für die ersten beiden Phasen der Discovery (Port-Scan und -Klassifizierung):

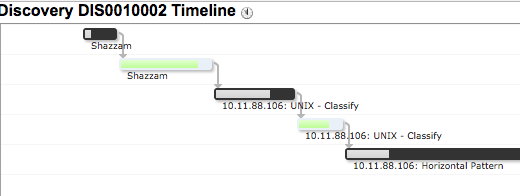

Abbildung : 1. Discovery (frühe Phasen) auf der Zeitleiste

In diesem Beispiel werden die Shazzam-Probe und der Sensor ausgeführt, gefolgt von der Unix-Klassifizierungsprobe und dem Sensor. Der Klassifizierer ruft die Probe für horizontale Muster auf, die ein bestimmtes Muster ausführt.

Zeigen Sie die Discovery-Zeitleiste an

A DiscoveryDie Zeitleiste generiert eine grafische Anzeige eines Discovery-Statusdatensatzes, einschließlich Informationen zu den einzelnen ausgeführten Proben, Sensoren und Mustern.

Vorbereitungen

Erforderliche Rolle: administrator, Discovery_admin

Warum und wann dieser Vorgang ausgeführt wird

Prozedur

1. Navigieren zu Alle > Discovery > Statusan.
2. Wählen Sie ein aus DiscoveryAus der Datensatzliste.
3. Klicken Sie auf Discovery-Zeitleiste Anzeigen Zugehöriger Link.
4. Löschen Sie die Warnung, und wählen Sie dann aus Geräte Zugehörige Liste.
5. Klicken Sie auf die IP-Adresse eines Geräts.
6. Klicken Sie im Gerätedatensatz auf Discovery-Zeitleiste Anzeigen Zugehöriger Link.
   Die DiscoveryZeitleiste für dieses Gerät wird angezeigt.

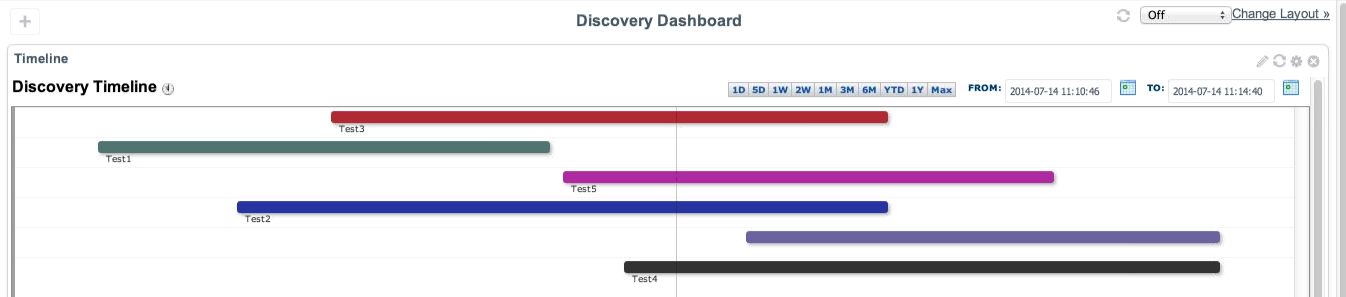

   Abbildung : 2. Discovery-Zeitleiste



7. Verwenden Sie den rosafarbenen Schieberegler unten in der Zeitleiste, um die Perspektive zu ändern.
   1. Verschieben Sie den Schieberegler von rechts nach links, um alle Aufgaben auf einer langen Zeitleiste anzuzeigen.
   2. Passen Sie die Endpunkte des Schiebereglers an, um die Vergrößerung zu ändern.
      Ein schmaler Schieberegler zoomt die Bereiche und bietet eine detailliertere Ansicht komplexer Zeitleisten. Ein breiter Schieberegler ruft die Ansicht heraus und macht mehr von der Zeitleiste auf dem Bildschirm sichtbar.
8. Verwenden Sie den Auswahlbereich oben auf dem Bildschirm, um den sichtbaren Zeitrahmen anzupassen.
9. Um die Zeitleiste auf die Länge von zu beschränken Discovery, Klicken Sie auf Max .

   Die Zeitskala wird automatisch an die Länge von angepasst Discovery. Der verfügbare Zeitskala-Bereich liegt zwischen einem Tag und einem Jahr.

   Tooltips

   Discovery Zeitleisten zeigen Probe- und Sensorleistungsdaten und CI-Informationen in Tooltips an. Bewegen Sie den Cursor über einen Bereich, um diese Daten anzuzeigen. Probes werden in schwarzen Bereichen angezeigt. Die Warteschlangenzeit für eine Probe wird als silberner Balken innerhalb der Spanne angezeigt, und die Verarbeitungszeit wird durch den verbleibenden Platz dargestellt. Sensorspannen sind rot, und die Warteschlangenzeit wird als grüner Balken angezeigt. Ausgewählte Bereiche eines beliebigen Typs werden gelb angezeigt.

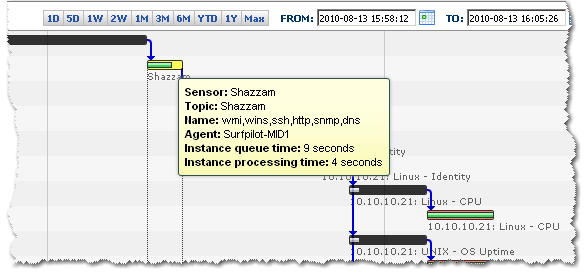

   Abbildung : 3. Shazzam-Sensor Für Discovery-Zeitleiste



   ECC-Warteschlange

   Doppelklicken Sie auf eine Spanne, um den ECC-Warteschlangendatensatz für diese Probe oder diesen Sensor zu öffnen.

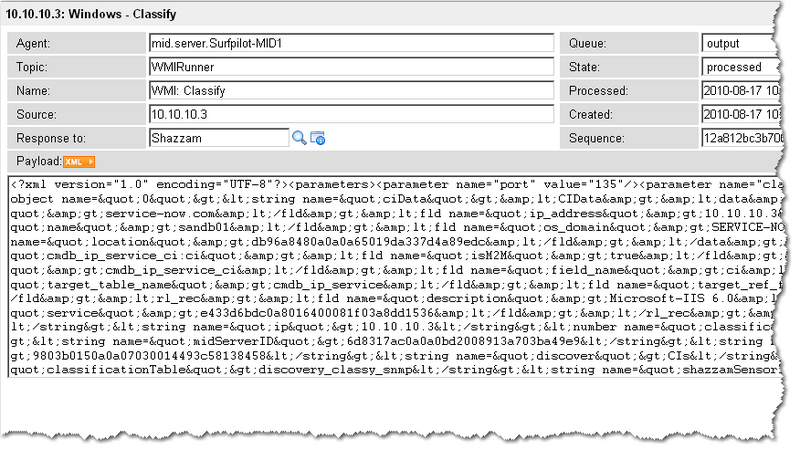

   Abbildung : 4. Discovery-Zeitleisten-ECC-Warteschlange
