Erkennung von Windows-Serverclustern

  • Freigeben Version: Yokohama
  • Aktualisiert 30. Januar 2025
  • 1 Minute Lesedauer

    • Discovery stellt die Beziehungen zwischen einem Windows -Servercluster und seinen Knoten her.

    Wenn ein Windows -Server gefunden wird und Discovery erkennt, dass er Teil eines Clusters ist, startet das System die Windows – Cluster-Probe. Navigieren zu Discovery-Definition > Probes und öffnen Sie den Datensatz für die Windows-Cluster-Probe, um die spezifischen Daten anzuzeigen, die Discovery sammelt.

    Hinweis:
    Discovery sammelt Clusterressourcen basierend auf der WMI-Klasse MSCluster_ResourceType. Eine Liste der standardmäßigen Clusterressourcen finden Sie unter Ressourcentypen. Informationen zum Zusammenhang von Clusterressourcen mit Prozessklassifizierern finden Sie unter Prozessklassifizierer mit Windows-Clusterressourcen verknüpfen.

    Clusterdatentabellen

    Discovery erstellt CIs für Cluster in diesen Tabellen:
    • Windows Cluster [cmdb_ci_win_cluster]
    • Windows Clusterressource(n) [cmdb_ci_win_cluster_resource]
    • Windows Cluster-Knoten [cmdb_ci_win_cluster_node]
    • Clusterknotenressourcen [cmdb_ci_cluster_node_resource]
    • Virtuelle IPs des Clusters [cmdb_ci_cluster_vip]

    Clusterbeziehungen

    Discovery erstellt für jeden Knoten einen CI-Beziehungsdatensatz [cmdb_rel_ci] mit den folgenden Beziehungen:
    • Cluster von::Cluster: Beziehung zwischen den Clusterknoten und dem Cluster. Service Mapping verwendet diese Beziehung, um das Windows-Cluster und seine Knoten zuzuordnen.
    • Mitglieder::Mitglied von: Beziehung zwischen dem Cluster und dem Clusterknoten
    • Gehostet auf::Hostet: Beziehung zwischen den Clusterknoten und dem Windows-Server
    • Verwendet::Verwendet von: Cluster VirtualIP und Windows-Clusterknoten.
    • Definiert Ressourcen für::Erhält Ressourcen von: Windows Cluster-Ressourcen und Windows Cluster.
    • Definiert Ressourcen für::Erhält Ressourcen von: Windows Cluster-Ressourcen und Windows Cluster-Knoten.

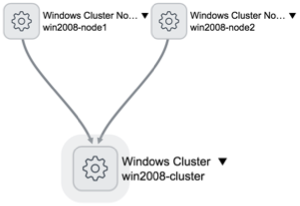

    Abbildung : 1. Windows Clusterzuordnung
    Zuordnung des Windows-Clusters
    Abbildung : 2. Windows Beziehungen mit Clusterknoten
    Beziehungen zwischen Windows-Clusterknoten

    Clusterreferenzen

    Discovery erstellt die folgenden Clusterreferenzen:
    • Von Windows -Clusterknoten zum zugeordneten Windows -Cluster.
    • Von Windows -Clusterressourcen zum zugeordneten Windows -Cluster
    • Von virtuellen Cluster-IPs zum zugeordneten Windows -Cluster.
    • Von Cluster-Knotenressourcen zum zugeordneten Windows -Clusterknoten.
    • Von virtuellen Cluster-IPs zum zugeordneten Windows -Clusterknoten.
    Hinweis:
    Referenzen werden in Discovery verwaltet, um die Abwärtskompatibilität für Systeme zu gewährleisten, die sie verwenden.
