Virtuelle Gruppierung von Knoten in einer Abhängigkeitsansichtszuordnung
Um die Dichte auf einer Karte zu reduzieren, gruppieren Abhängigkeitsansichten automatisch CIs eines ähnlichen CI-Typs von derselben Ebene.
Eine große Anzahl von Knoten kann dazu führen, dass eine Abhängigkeitsansichtszuordnung zu dicht wird, um hilfreich zu sein. Daher überschreitet die Anzahl der Knoten mit einem ähnlichen CI-Typ auf derselben Ebene den Wert von Maximum number of nodes (of a similar CI type and at the same level) to display before applying virtual groupingEigenschaft, werden diese Knoten automatisch in gruppiert Virtuelle Gruppe . Ein einzelner Knoten, die Virtueller Gruppenknoten Wird angezeigt, um die virtuelle Gruppe darzustellen, während alle tatsächlichen Knoten in der virtuellen Gruppe (die einen ähnlichen CI-Typ haben) ausgeblendet sind. Virtuelle Gruppenknoten stellen CIs eines ähnlichen CI-Typs dar, sind jedoch keine CIs für sich selbst und können ihnen keine Aufgaben zugewiesen werden. Die Anzahl der tatsächlich reduzierten Knoten in der virtuellen Gruppe wird auf dem Knoten der virtuellen Gruppe angegeben.
Standardmäßig werden untergeordnete Knoten einer virtuellen Gruppe nicht angezeigt. Sie können aktivieren Show children of virtual groupsEigenschaft zum Anzeigen untergeordneter Knoten unter virtuellen Gruppen.
Die virtuelle Gruppierung wird auf der Ebene unter einer virtuellen Gruppe nicht angewendet, auch wenn die Kriterien für die virtuelle Gruppierung erfüllt sind (die Anzahl der Knoten mit einem ähnlichen CI-Typ von dieser Ebene überschreitet den vorkonfigurierten Eigenschaftswert). Die virtuelle Gruppierung kann jedoch auf der folgenden Ebene erfolgen, wenn diese Kriterien erfüllt sind. Dieses Verhalten hängt nicht von Eigenschaftseinstellungen ab, und Sie können es nicht ändern.

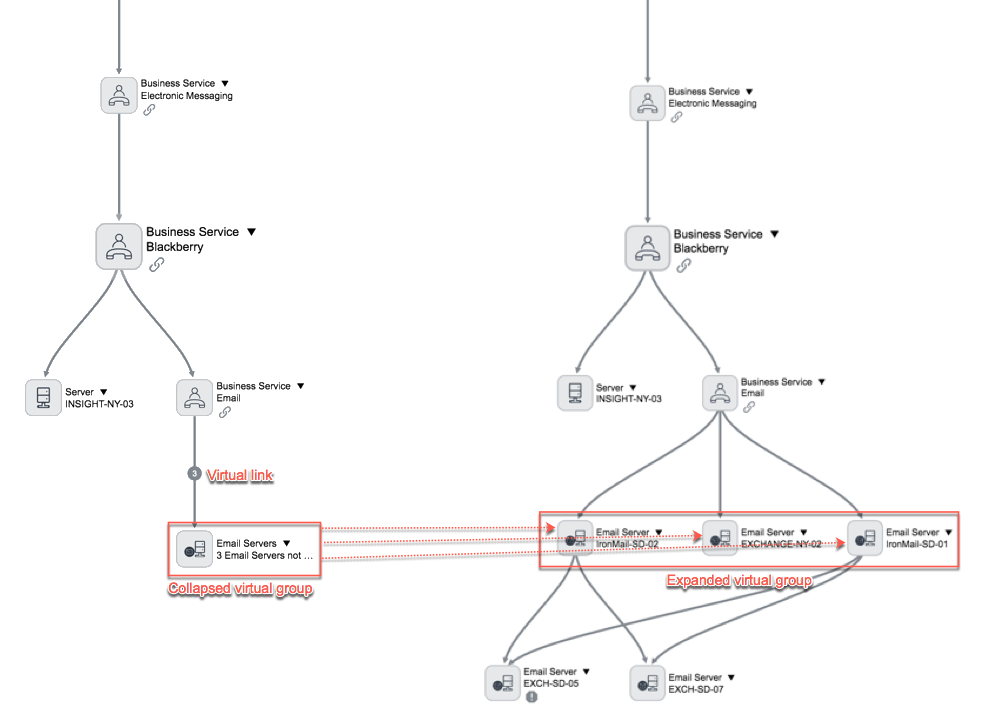

Menüoptionen für eine virtuelle Gruppeneinbindung Erweitern Und Reduzieren , Mit denen Sie die virtuelle Gruppierung anwenden und nur den virtuellen Gruppenknoten anzeigen oder die virtuelle Gruppierung rückgängig machen und alle tatsächlichen Knoten anzeigen können.
Virtuelle Links
Ein virtueller Knoten wird mit anderen Knoten mit verbunden Virtueller Link . Ein virtueller Link gibt an, dass eine solche Verknüpfung zwischen mindestens einem CI in der virtuellen Gruppe und einem anderen CI-Knoten auf der Karte vorhanden ist.
Auch bei Verwendung der Knotenmenüoption Laden Sie Mehr , Die virtuelle Gruppierung wird auf der neu geladenen Ebene nicht angewendet, auch die Kriterien für die virtuelle Gruppierung sind erfüllt.
