Workflow-Zeitleisten

  • Freigeben Version: Yokohama
  • Aktualisiert 30. Januar 2025
  • 3 Minuten Lesedauer

    • Das System stellt eine Zeitleiste der Verlaufsaktivitäten bereit, die einem Workflow-Kontext zugeordnet sind.

    Timelines zeigen einen linearen Kalender von Aktivitäten wie Aufgaben und Genehmigungen an, die durch Start- und Enddatum definiert werden. Jede Aktivität in der Zeitleiste wird durch eine Spanne (Zeitspanne) dargestellt, die als horizontaler, farbiger Balken angezeigt wird. Jeder Bereich verfügt über eine Beschriftung und eine QuickInfo, die zusätzliche Informationen zur Aktivität enthält. Im linken Bereich werden alle Aktivitäten im Kontext (oder Kontext) in einer erweiterbaren Hierarchie angezeigt. Sie können die Perspektive der Zeitleiste ändern, um eine detailliertere Ansicht der Daten zu erhalten.

    Hinweis:
    Workflow-Zeitleisten geben nur den Kontextverlauf wieder und sind keine Echtzeitmessungen der Workflow-Aktivität.

    Zeitleiste verwenden

    Standardmäßig zeigt die Zeitleiste alle Aktivitäten und Übergänge an, die beim ersten Öffnen angefordert wurden.

    Warum und wann dieser Vorgang ausgeführt wird

    Reduzieren Sie einen beliebigen Teil der Hierarchie im Aktivitätsbereich, die Zeitleiste wird automatisch angepasst. Mit den Steuerelementen für Datum/Uhrzeit und Dauer können Sie die Zeitleiste skalieren, um alle Elemente gleichzeitig anzuzeigen. Klicken Sie zum Anzeigen einer Zeitleiste auf eine UI-Aktion in einem Workflow-Kontextdatensatz.

    Prozedur

    1. Navigieren zuAlle > Workflow > Live-Workflows > Aktive Kontexte.
    2. Wählen Sie einen Kontext aus.
    3. Klicken Sie unter Ähnliche Links auf Zeitleiste anzeigen, um die Zeitleiste für den gesamten Kontext anzuzeigen.

      Die Zeitleiste wird geöffnet, wobei alle Aktivitäten erweitert sind und die Ansicht auf Max festgelegt ist, wodurch die gesamte Zeitleiste in der Breite des Bereichs angezeigt wird. Der Titel der Zeitleiste weist folgendes Format auf: Workflow-Kontext: <Kontextname>, Angefordertes Element: <Nummer des angeforderten Elements>.

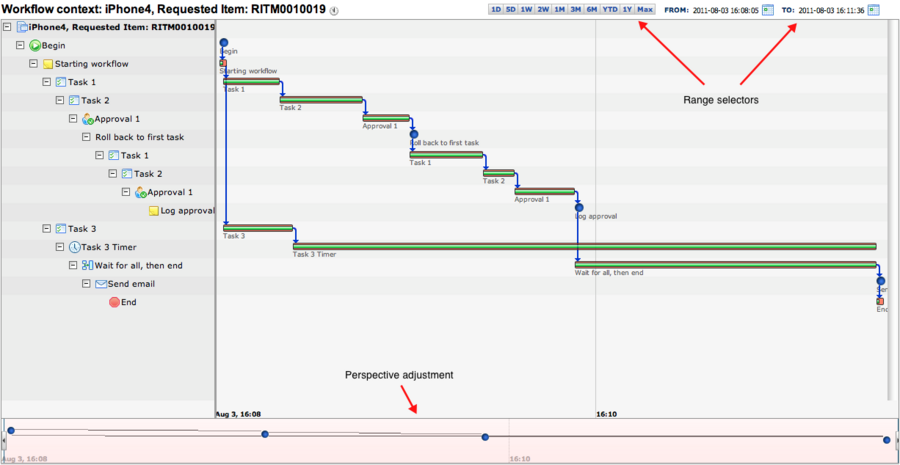

      Workflow-Zeitleiste iPhone
    4. Verwenden Sie die Bereichsauswahl am oberen Rand der Zeitleiste, um die Perspektive zu ändern.
      Perspektivenleiste der Zeitleiste

      Die Inkremente reichen von einem Tag bis zu einem Jahr. Klicken Sie auf Max, um die Zeitleiste auf ein Inkrement zwischen dem Startdatum der ersten Zeitspanne und dem Enddatum der letzten Zeitspanne zu beschränken.

    5. Verwenden Sie die Start- und Endkalenderfelder, um die Perspektive der Zeitleiste auszuwählen.

      Diese Felder steuern dieselbe Perspektive wie der Schieberegler am unteren Rand der Zeitleiste.

    6. Verwenden Sie den rosa Schieberegler am unteren Rand der Zeitleiste, um die Perspektive zu ändern.
      Schieberegler für Workflow-Zeitleiste
      1. Bewegen Sie den Schieberegler von rechts nach links, um alle Zeitspannen auf einer langen Zeitleiste anzuzeigen.
      2. Passen Sie die Endpunkte des Schiebereglers an, um die Vergrößerung beliebig zu ändern.

        Ein schmaler Schieberegler zoomt näher an die Zeitspannen heran und bietet eine detailliertere Ansicht komplexer Zeitleisten. Ein breiter Schieberegler vergrößert die Ansicht und macht einen größeren Teil der Zeitleiste auf dem Bildschirm sichtbar.

    7. Um die Zeitleistenansicht auf ausgewählte Aktivitäten zu fokussieren, erweitern oder reduzieren Sie die Aktivitätsstruktur.

      Zeitspannen, die in der Aktivitätsstruktur nicht sichtbar sind, werden im Zeitleistenfenster nicht angezeigt.

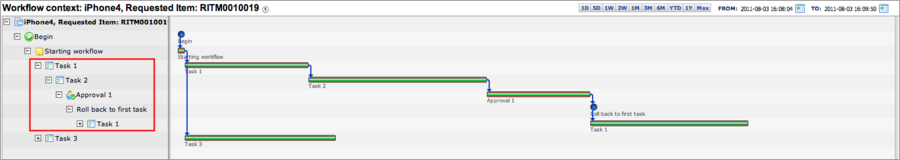

      Workflow-Zeitleiste reduziert
    8. Bewegen Sie den Mauszeiger über eine Aktivitätsspanne, um eine QuickInfo mit Informationen zur Aktivität anzuzeigen.

      Diese Aktion hebt die Aktivität im Aktivitätsbereich hervor.

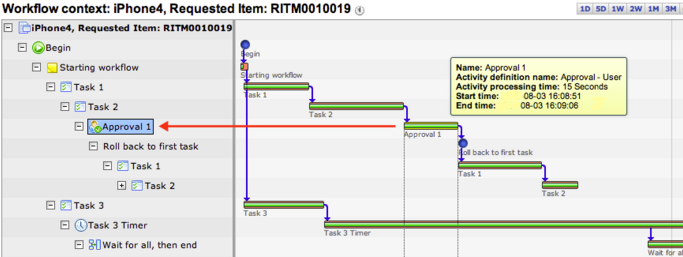

      Tooltip zur Workflow-Zeitleiste
    9. Bewegen Sie den Mauszeiger über den Übergang zwischen zwei Aktivitäten, um die Aktivität und die Vorgängeraktivität im Aktivitätsbereich hervorzuheben.

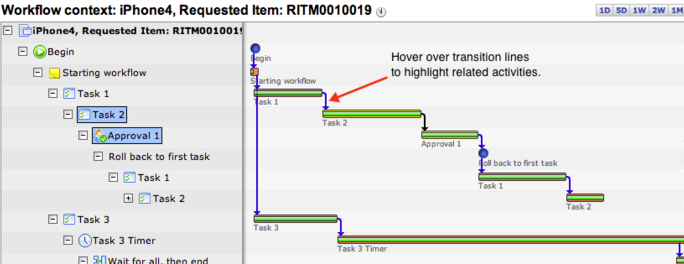

      Workflow-Zeitleistenübergänge
    10. Doppelklicken Sie auf einen Bereich, um einen Verlaufsdatensatz für diese Aktivität anzuzeigen.

      Verlaufsdatensätze enthalten Informationen wie die Zustand und die Start- und Endzeiten.

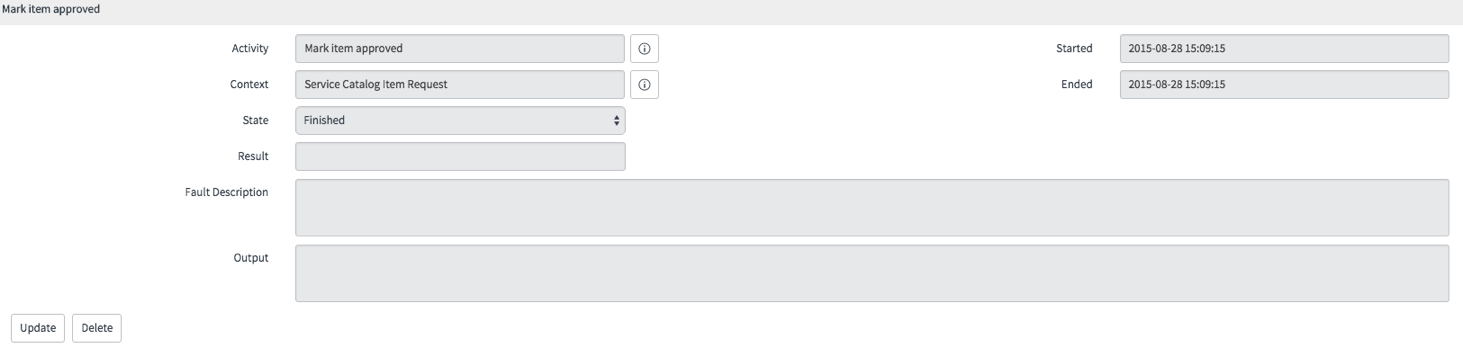

      Popup mit Verlauf auf der Workflow-Zeitleiste

    Zeitleiste für eine ausgewählte Aktivität

    Sie können eine partielle Workflow-Zeitleiste anzeigen.

    Prozedur

    1. Navigieren zuAlle > Workflow > Live-Workflows > Aktive Kontexte.
    2. Öffnen Sie einen Workflow-Kontextsatz.
    3. In der Liste Workflow-Aktivitätsverlauf wählen Sie eine oder mehrere einzelne Aktivitäten aus.
    4. Klicken Sie auf Zeitleiste anzeigen im Aktionsmenü.

      Die resultierende Ansicht ist eine Momentaufnahme der Zeitleiste, die nur die ausgewählten Aktivitäten und deren Übergänge zeigt, sofern vorhanden.

    5. Reduzieren Sie den Baum, um die Ansicht noch weiter einzuschränken.

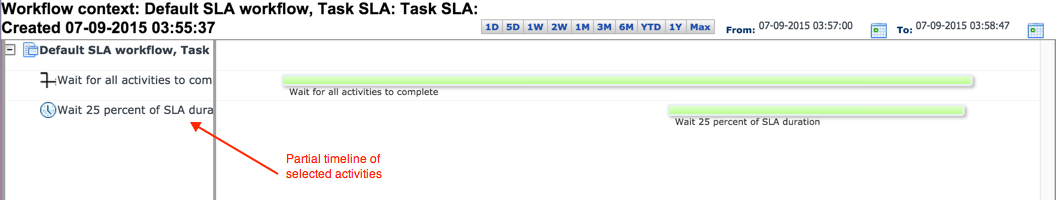

      Teilweise Workflow-Zeitleiste
    6. So zeigen Sie eine Zeitleiste an, in der Aktivitäten aus verschiedenen Kontexten angezeigt werden:
      Sie können diese Funktion verwenden, um den Kontext eines Subflows mit dem übergeordneten Workflowkontext anzuzeigen.
      1. Navigieren zu Workflow > Live-Workflows > Verlauf.
      2. Wählen Sie einzelne Verlaufselemente aus der Liste aus.
      3. Wählen Sie Zeitleiste anzeigen im Aktionsmenü.

        Verlaufselemente werden im Aktivitätsbereich unter ihrem Kontext in einer Hierarchie angeordnet. Der Titel der Zeitleiste lautet Mehrere Kontexte . Die Zeitleiste zeichnet nur die Aktivitäten und Beziehungen der ausgewählten Verlaufselemente.

    Subflows in einer Workflow-Zeitleiste anzeigen

    In einer Workflow-Zeitleiste werden Subflow-Spannen in einer anderen Farbe angezeigt als die Aktivitäten des Haupt-Workflow.

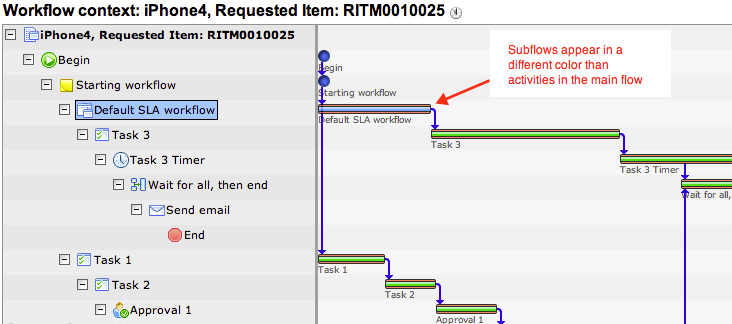

    Abbildung : 1. Workflow-Zeitleisten-Subflow
