Erstellen Sie den Konfigurationsdatensatz der Knotenbeziehung

Erstellen Sie einen Konfigurationsdatensatz für die Knotenbeziehung, und aktualisieren Sie die Knotenbeziehungen, einschließlich Quelltabelle, Konfigurationselementbeziehungen (Configuration Items, CI) und nicht-CI-Beziehungen. Definieren Sie in den Knotenbeziehungskonfigurationen, wie die angegebene Quelltabelle mit einer anderen Tabelle (Zieltabelle) verbunden ist.

Vorbereitungen

Erforderliche Rolle: sn_oper_res.admin

Prozedur

1. Navigieren zu Alle > Datenbeziehungs-Frameworks > Hauptknotenkonfigurationenan.
2. Öffnen Sie die Hauptknotenkonfiguration aus der Liste.

3. Wählen Sie in den Knotenbeziehungskonfigurationen die Option aus Neu .

   Der neue Datensatz der Knotenbeziehungskonfiguration wird angezeigt.



   Eine Beschreibung der Felder finden Sie unter Formular für Beziehungsregistrierungsdatensatz.

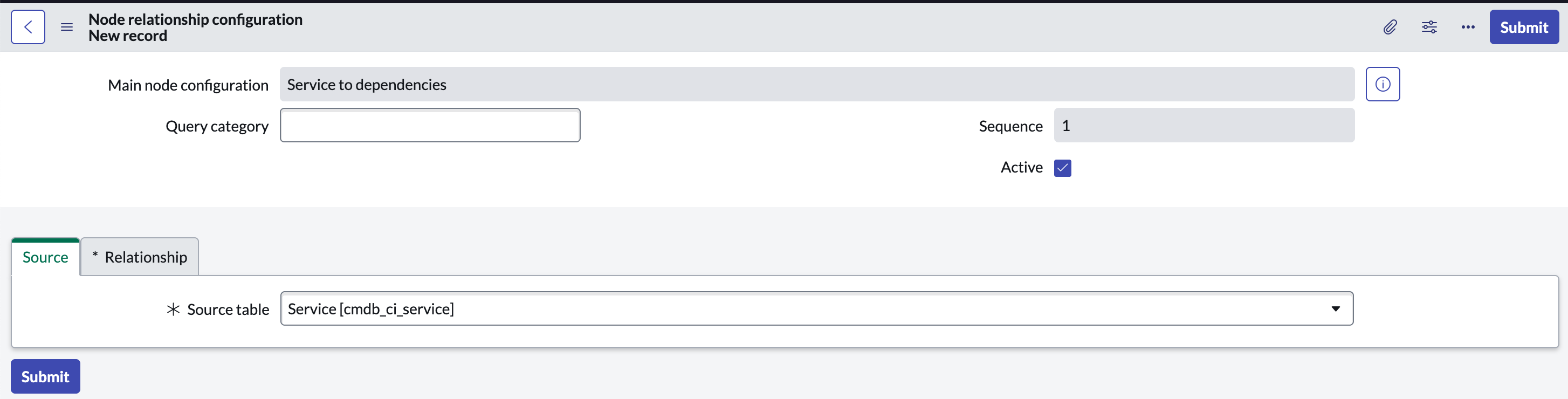

4. Wählen Sie die Tabelle Ihrer Wahl in aus Quelltabelle Feld in Quelle Registerkarte.


   Standardmäßig wählt das System die Tabelle aus, die im Hauptkonfigurationsdatensatz aufgeführt ist, die Tabelle „Service“ [cmdb_ci_Service] in diesem Beispiel. Sie können die automatisch vorgeschlagene Tabelle oder eine andere Tabelle entsprechend Ihren Anforderungen auswählen.

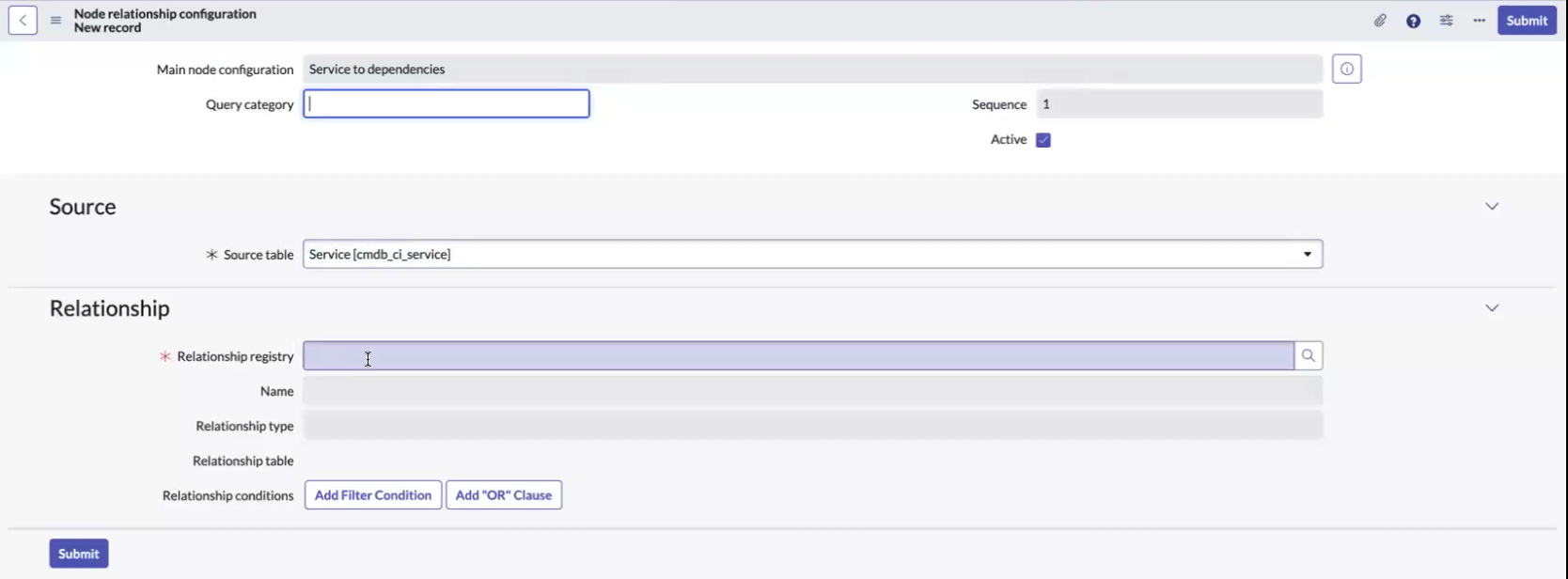

5. Wählen Sie den Beziehungsregistrierungsdatensatz im aus Beziehungsregistrierung Feld in Beziehung Registerkarte.
   Der Beziehungsregistrierungsdatensatz definiert, wie die Quelltabelle mit einer anderen Tabelle verknüpft wird.

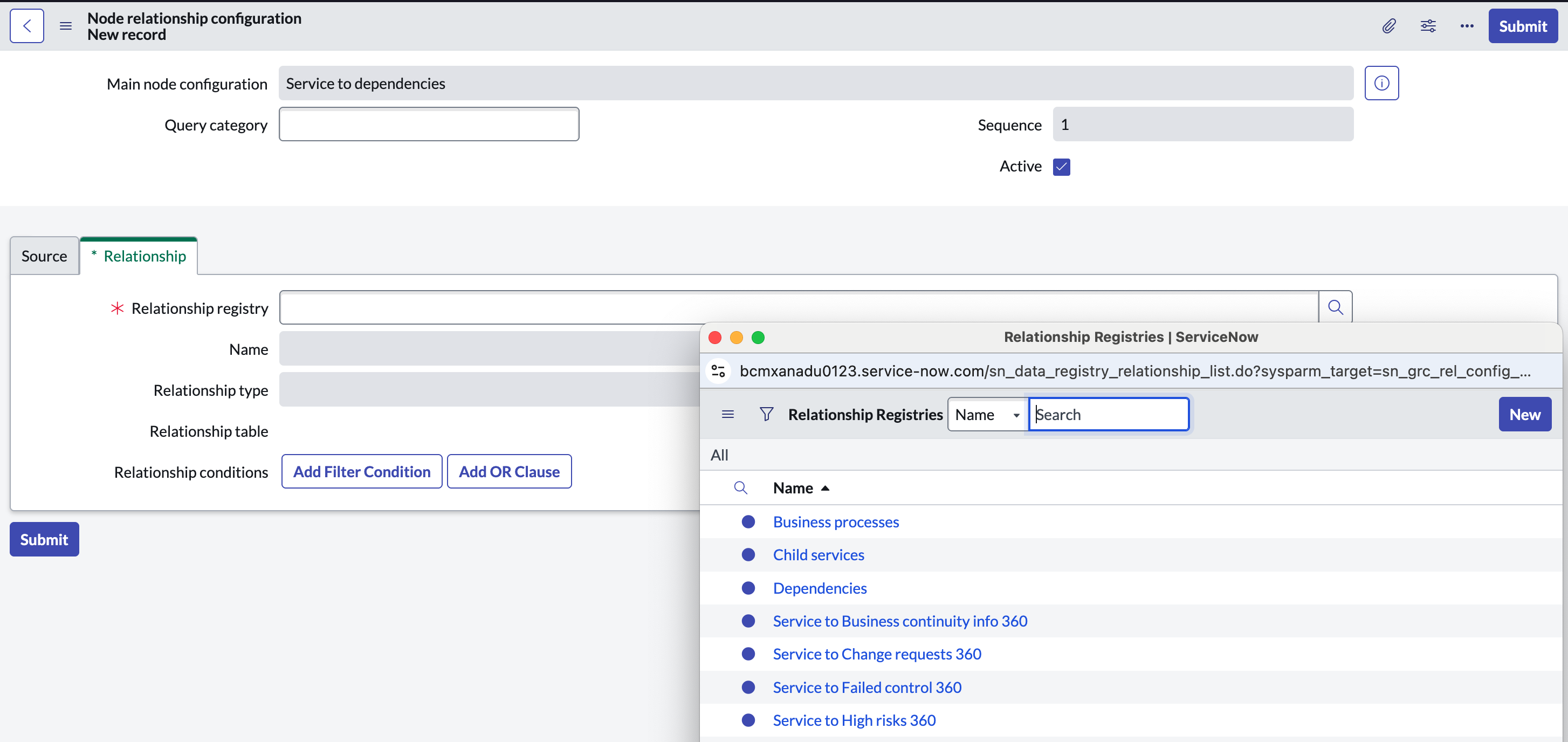

   1. Wählen Sie aus Suchen Symbol und wählen Sie den Beziehungsregistrierungsdatensatz aus der verfügbaren Liste aus.


      Wenn Sie das Suchsymbol auswählen, werden die sofort einsatzbereiten Beziehungsregistrierungen angezeigt, die Service als Quelltabelle haben. Sie können eine Beziehungsregistrierung aus der Liste auswählen.

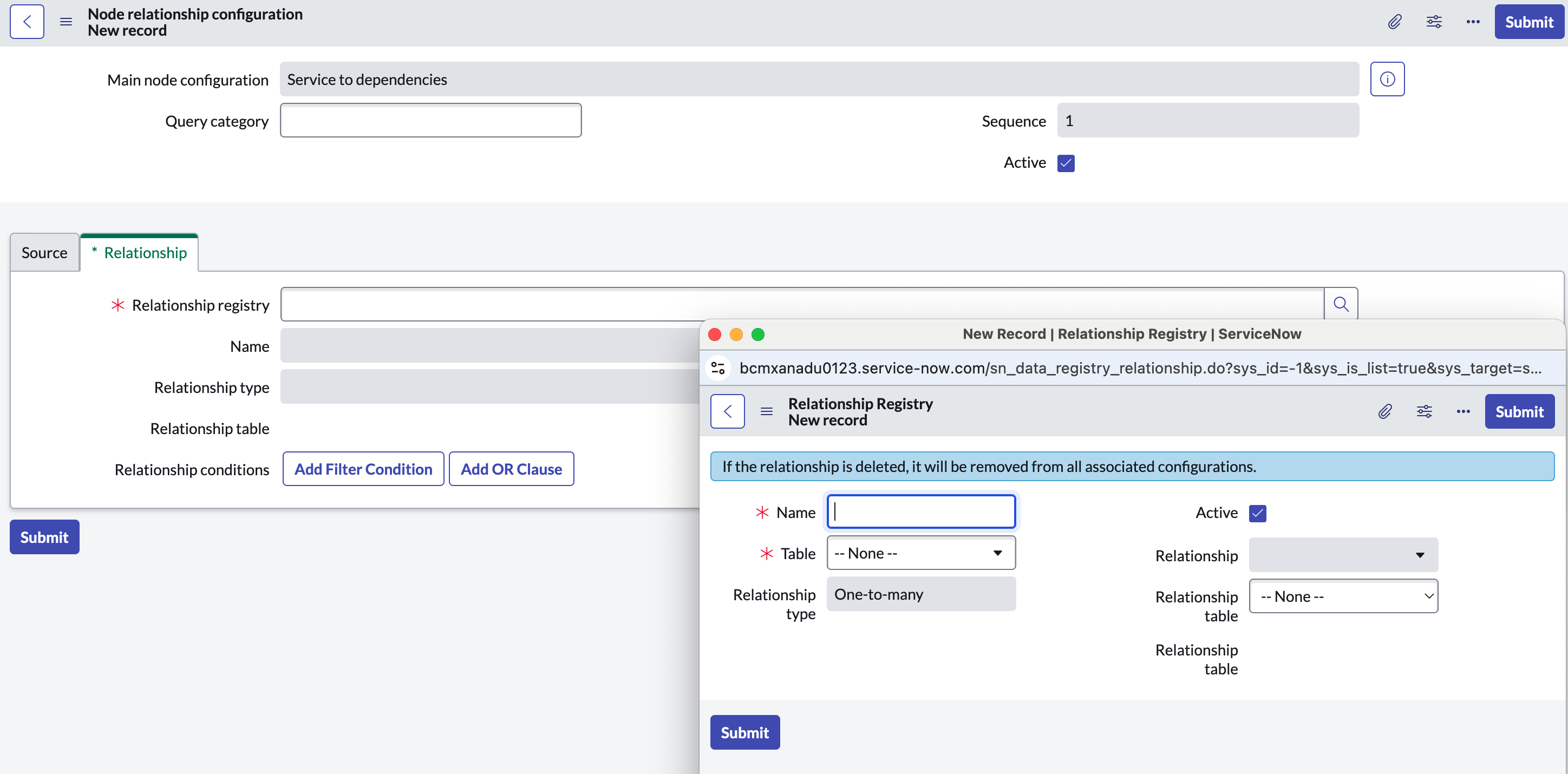

   2. Um einen neuen Registrierungsdatensatz auszuwählen, anstatt einen Datensatz aus der sofort einsatzbereiten Liste auszuwählen, wählen Sie aus Neu .


      Sie können einen neuen Registrierungsdatensatz erstellen, wenn die sofort einsatzbereiten Optionen nicht Ihren Anforderungen entsprechen.

   3. Fügen Sie einen aussagekräftigen Namen für den neuen Beziehungsregistrierungsdatensatz hinzu.
      Sie können einen richtigen Namen hinzufügen, um Verwirrung zu vermeiden, da es möglicherweise andere Registrierungen mit demselben Namen geben kann.
   4. Wählen Sie die Beziehungstabelle in aus Tabelle Feld.
      Die Tabelle muss mit der Quelltabelle aus dem vorherigen Bildschirm identisch sein. Dieser Tabellenname kann sich von der Tabelle unterscheiden, die Sie im Konfigurationsdatensatz des Hauptknotens definiert haben.
   5. Wählen Sie den Beziehungstyp für die Tabelle in aus Beziehungstyp Feld.
      Sobald die Tabelle ausgewählt wurde, werden die folgenden Optionen in der Dropdown-Liste angezeigt.

      1. 1:1
      2. 1:N
      3. M:N
      4. Skript-Beziehung

      Basierend auf dem ausgewählten Dropdown-Wert wird in eine andere Liste von Tabellen angezeigt Beziehung Feld.

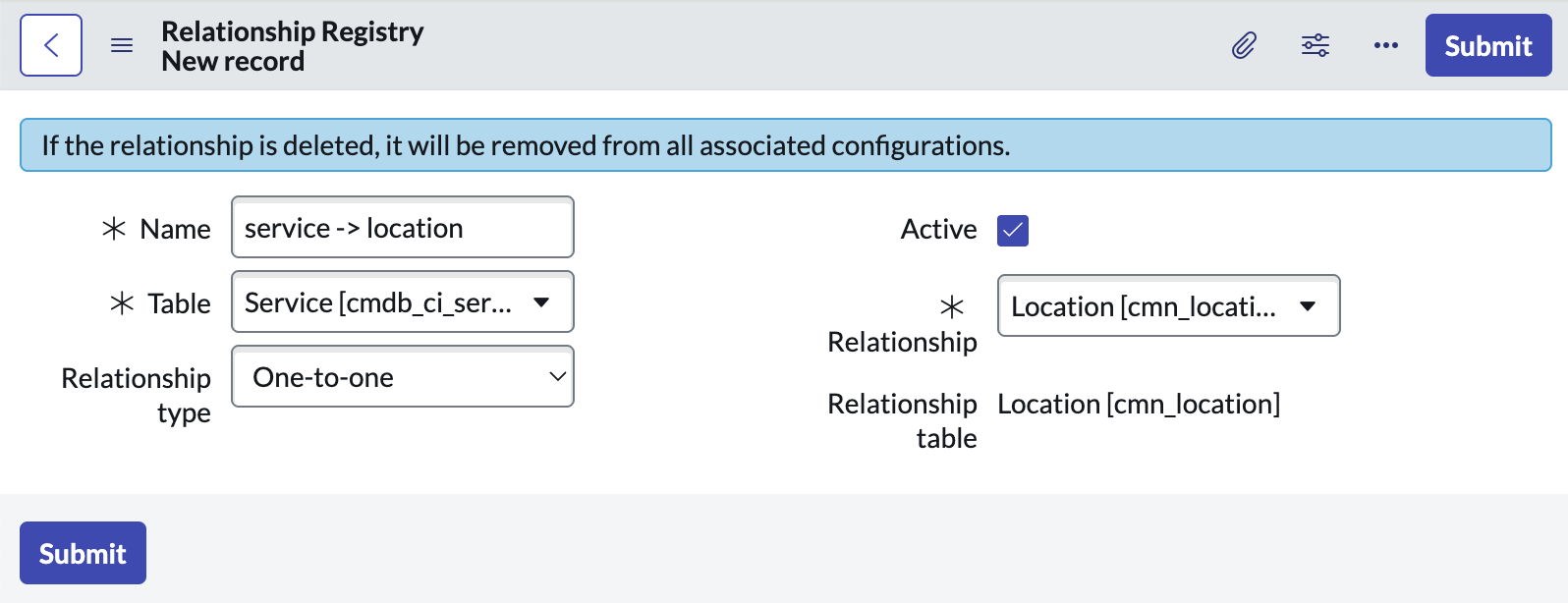

   6. Wählen Sie die Beziehungstabelle in aus Beziehungstabelle Feld.

      Für den Beziehungstyp eins-zu-eins Beziehung Feld zeigt die Liste der Tabellen an, die als Referenzfelder in der Quelltabelle verwendet werden.

      Der Tabellenname wird in ausgefüllt Beziehung Feld.


   7. Wählen Sie Absenden.

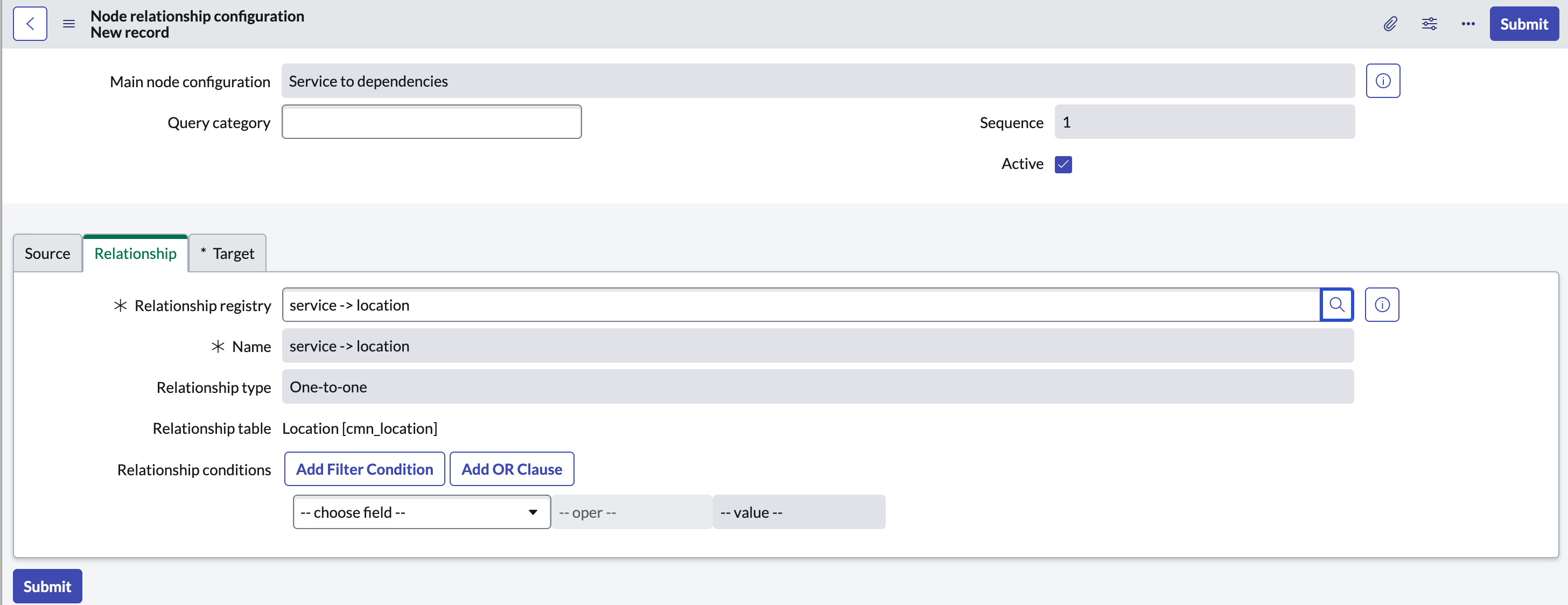

      Sie haben die Quelltabelle und die Beziehungsregistrierung konfiguriert.



      Um die Zieltabelle auszuwählen, konfigurieren Sie im nächsten Schritt den Abschnitt „Ziel“ im Konfigurationsdatensatz der Knotenbeziehung.

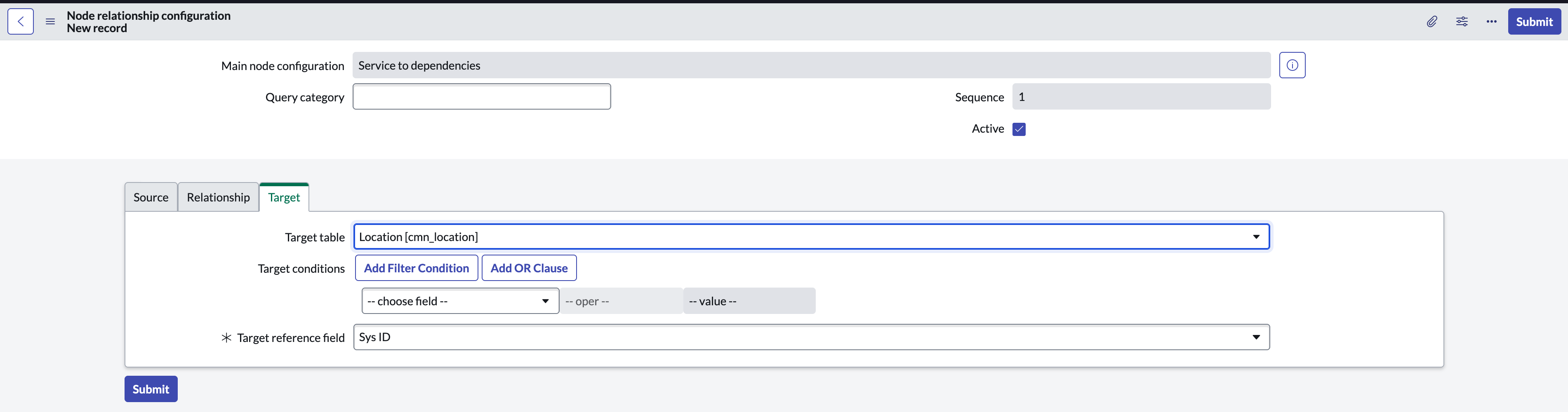

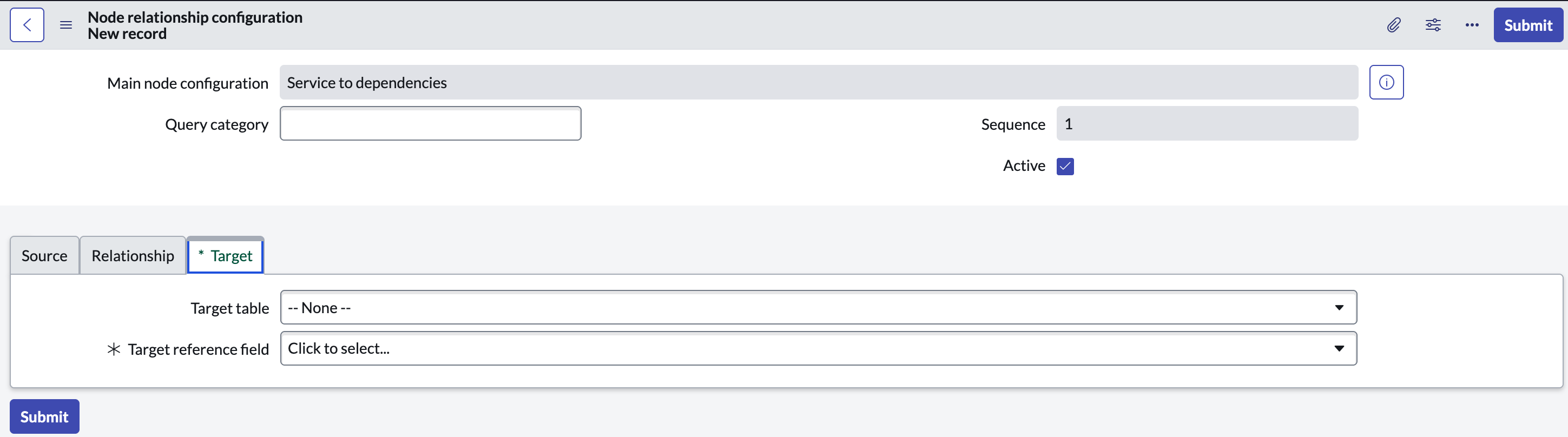

6. Konfigurieren Sie Ziel Registerkarte.
   Alle Beziehungsoptionen werden in diesem Schritt erläutert.

   Schritt	Beschreibung
   Eins-zu-eins	Für nicht-m2m-Tabellen in Ziel Wählen Sie die Registerkarte aus SYS-ID Als Zielreferenzfeld Und wählen Sie die Beziehungstabelle als aus Zieltabelle . Dies gilt für 1-zu-1- und 1-zu-viele-Typen.

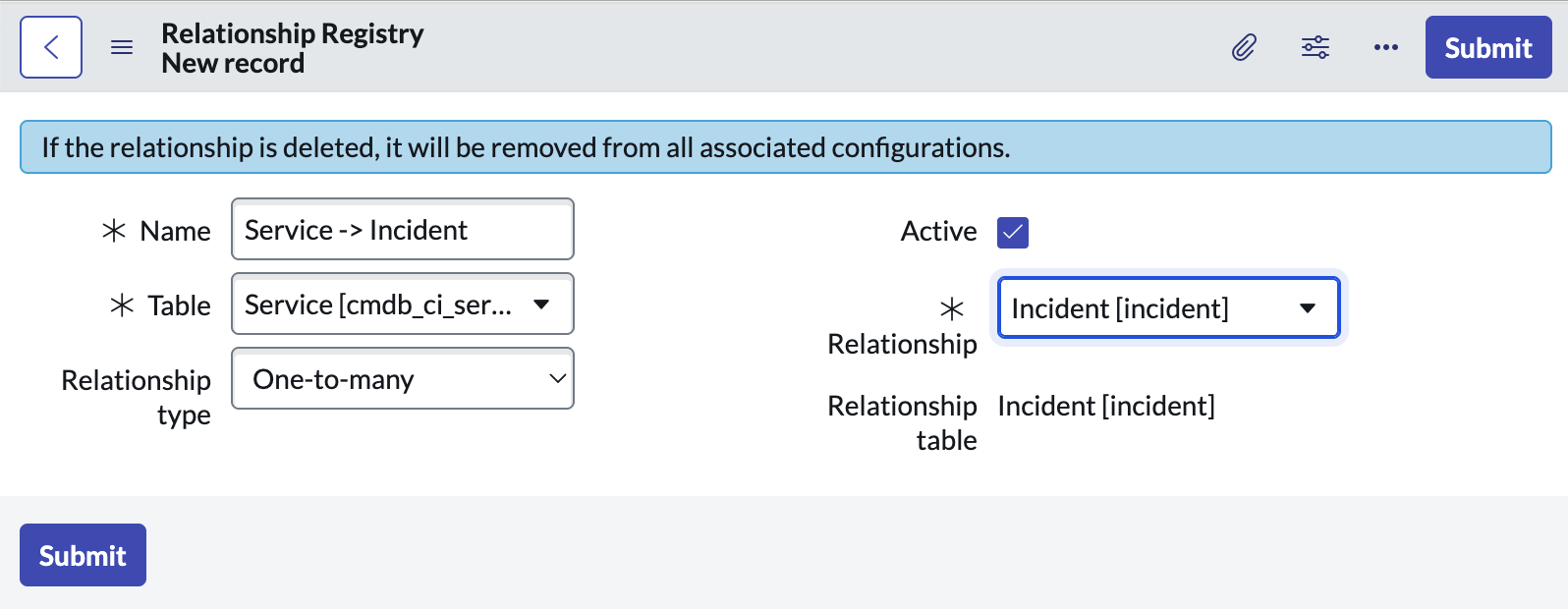

   Eins-zu-viele	Wenn die Beziehungstabelle eine m2m-Tabelle ist, wählen Sie aus SYS-ID In Zielreferenzfeld Und dann in Zieltabelle , Wählen Sie dieselbe Tabelle wie aus Beziehungstabelle . Für eins-zu-viele zeigt die Beziehung die Liste der Tabellen an, die eine Quelltabelle als Referenzfeld haben.

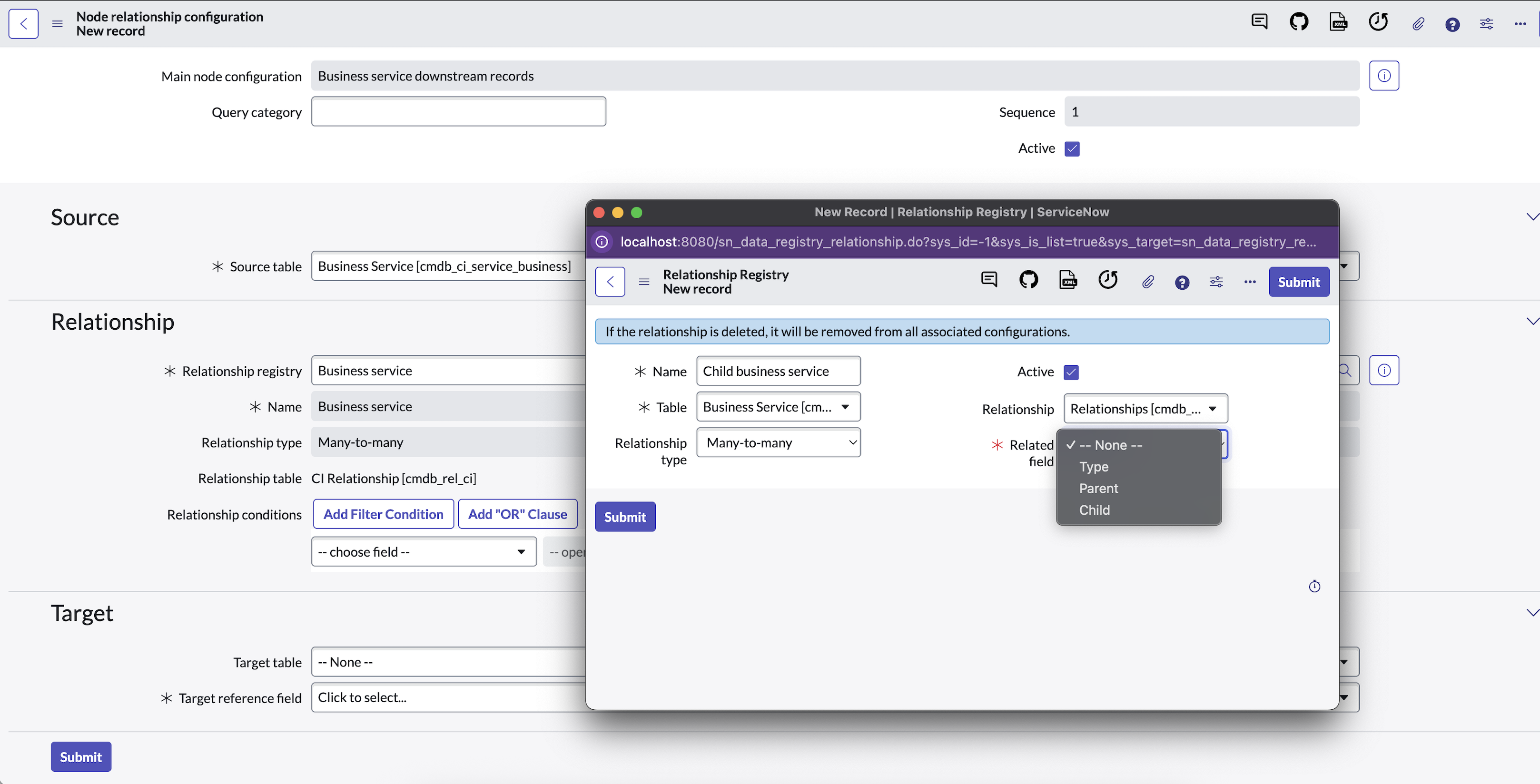

   Viele-zu-viele	Für viele-zu-viele Beziehung Das Feld zeigt die Liste der m2m-Tabellen an, in denen auf die Quelltabelle verwiesen wird. Beachten Sie, dass Sie für viele-zu-viele das Feld aus der Dropdown-Liste auswählen müssen, das Sie als Ausgabe verwenden möchten. Zum Beispiel hat die Tabelle [cmdb_rel_ci] Übergeordnet (cmdb_ci) und Untergeordnet (cmdb_ci) Felder. Wenn Sie den untergeordneten Service finden möchten, können Sie auswählen Untergeordnet .

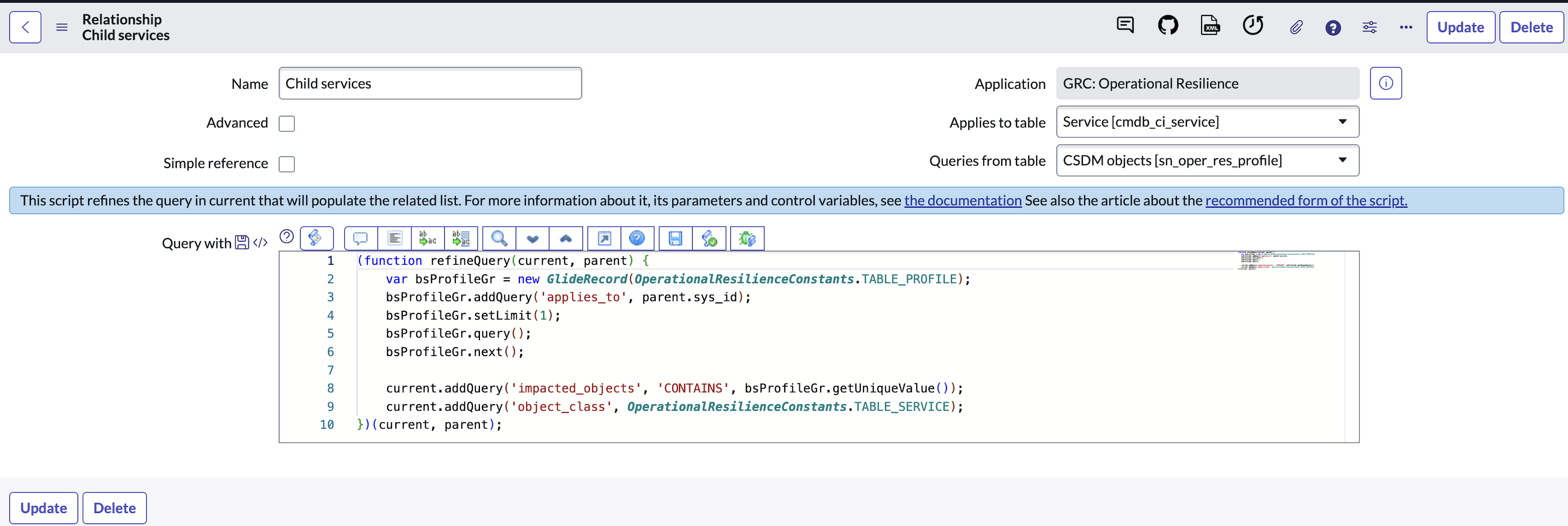

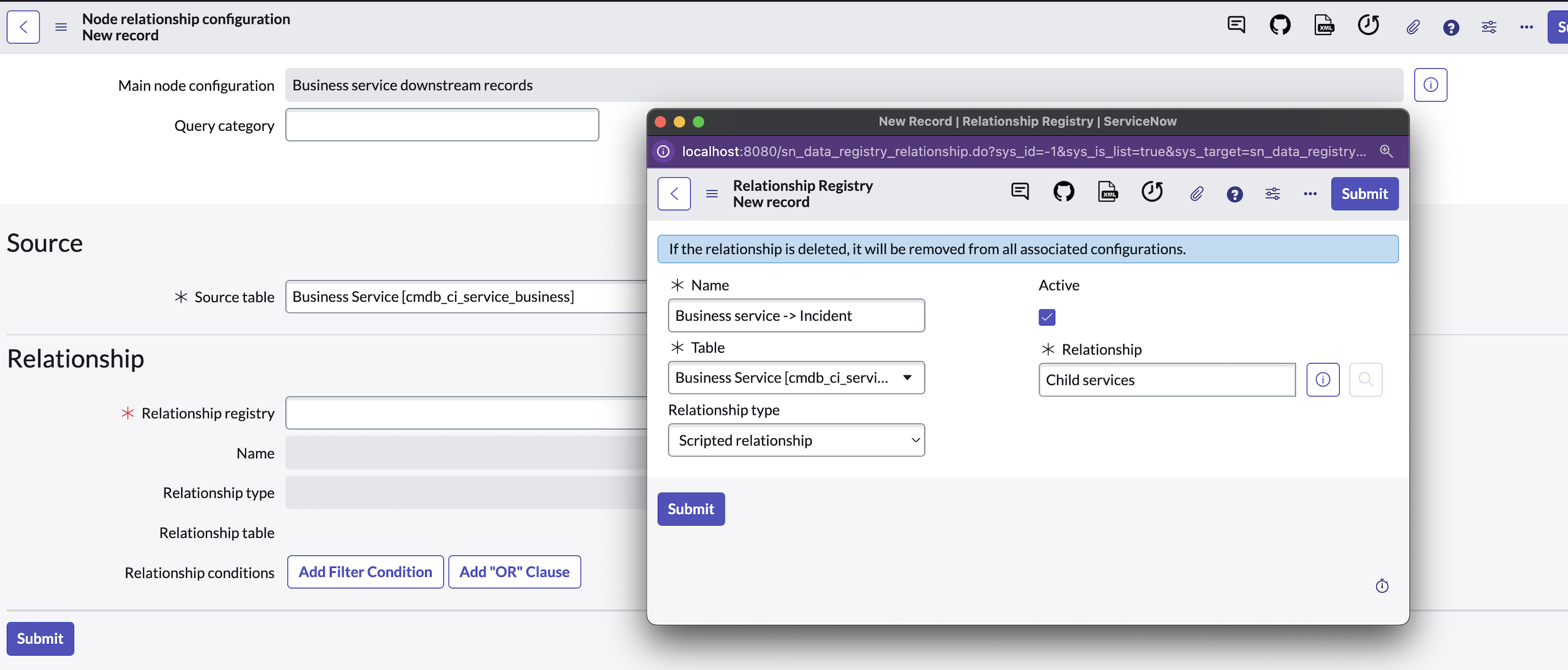

   Geskriptet	Für die geskriptete Beziehung können Sie den Datensatz aus sys_Relationship auswählen. Sie können die Beziehung über ein Skript definieren. Wie Sie sehen können, ist Gilt für Die Tabelle muss mit der identisch sein Tabelle Feld aus dem vorherigen Bildschirm. Hier der Wert in Tabelle Feld ist [cmdb_ci_Service_Business], aber in Beziehung Feld, ist es [cmdb_ci_Service]. Diese Konfiguration funktioniert, da sich die Tabelle [cmdb_ci_Service_Business] auf die Tabelle [cmdb_ci_Service] erstreckt.

7. Wählen Sie Absenden.

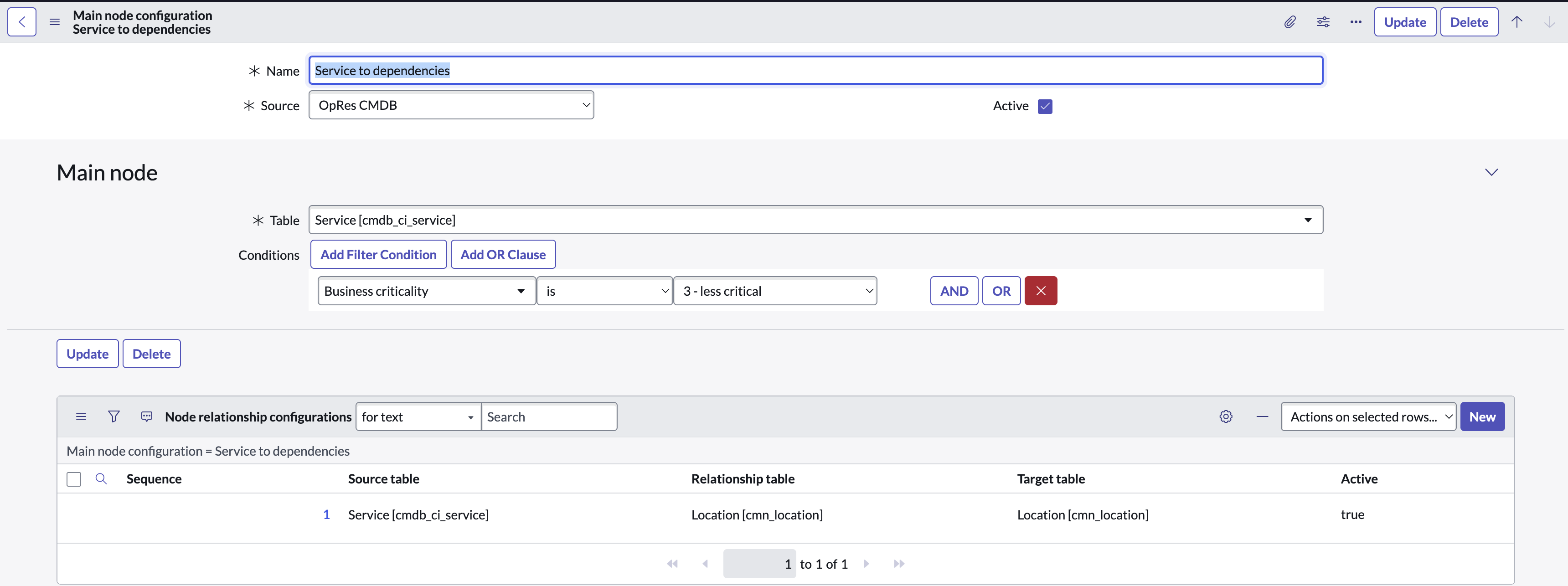

   Die Knotenbeziehungskonfiguration für den Hauptkonfigurationsdatensatz wird jetzt aktualisiert. Das Beispiel zeigt die Knotenbeziehungskonfiguration für Service zu Abhängigkeiten Hauptkonfigurationsdatensatz.
