Anforderungsdiagramm erkunden

Erfahren Sie mehr über Anforderungsdiagramm Wichtige Anwendungsfunktionen, Flow und Arbeitsbereich.

Anforderungsdiagramm – Übersicht

Verwenden Anforderungsdiagramm Um die Automatisierungsanforderungen visuell zu entwerfen. Das Diagramm bietet eine Möglichkeit, die vollständigen Anforderungen zu visualisieren, die von verschiedenen Abteilungen abhängen und mehrere Aktivitäten umfassen. Sobald das Diagramm erstellt wurde, wird es in einen detaillierten Playbook-Prozess übersetzt, der dann als tatsächliche laufende Automatisierung konfiguriert und ausgeführt werden kann.

Anforderungsdiagramm Anwender

Tabelle : 1. Anwender

Rollentitel	Beschreibung	Enthält Rollen
[sn_ac.automation_admin]	Richtet ein Automatisierungszentrale Anwendungskonfigurationen. Führt alle Aktionen in aus Automatisierungszentrale Anwendung. Verfügt über CRUD-Zugriff für alle Tabellen.	sn_ac.automation_business_user sn_ac.automation_technical_user sn_ac.automation_admin
sn_ac.automation_technical_user playbook.activity_def_read playbook.Schreiben	Erstellt ein Anforderungsdiagramm, übersetzt es in einen Playbook-Prozess und erstellt schließlich die Automatisierung.	playbook.write enthält pd_shared.user
sn_ac.automation_business_user playbook.activity_def_read playbook.Schreiben	Fordert eine Automatisierung durch Bereitstellung des Anforderungsdiagramms an.	playbook.write enthält pd_shared.user

Anforderungsdiagramm-Flow

Das folgende Diagramm zeigt den Flow von Anforderungsdiagramm. Benutzer mit den Rollen „sn_ac.automation_business_user“, „Playbook.activity_def_read“ und „Playbook.write“ fordern ein Anforderungsdiagramm an. Benutzer mit den Rollen „sn_ac.automation_technical_user“, „Playbook.activity_def_read“ und „Playbook.write“ erstellen ein Anforderungsdiagramm, übersetzen es in einen Playbook-Prozess und erstellen schließlich die Automatisierung.

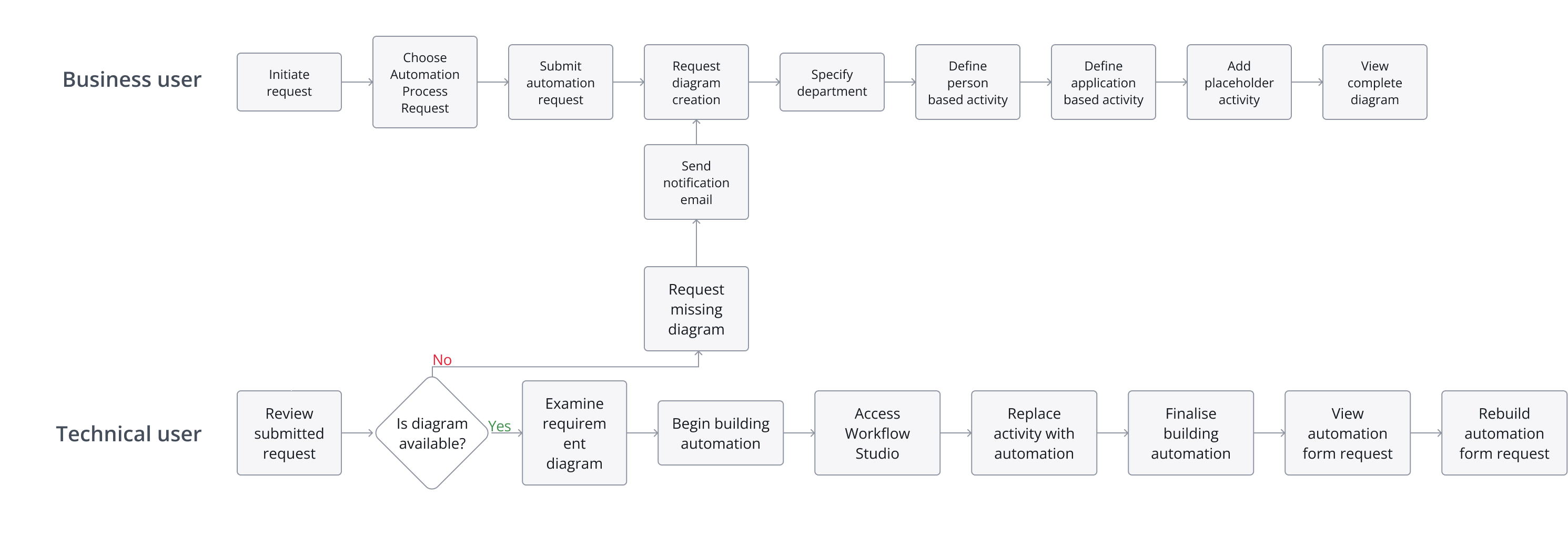

Abbildung : 1. Anforderungsdiagramm-Flow

1. Die anfordernde Person oder der Geschäftsanwender erstellt eine Automatisierungsanforderung aus der Automatisierungszentrale.
2. Nach dem Speichern der Anforderung erhält der Erfüller oder der technische Anwender eine Überprüfungsanforderung für die Automatisierungsanforderung.
3. Der Erfüller oder technische Anwender überprüft, ob das Anforderungsdiagramm verfügbar ist.

   Wenn das Diagramm nicht verfügbar ist, sendet der Erfüller oder technische Anwender eine Anforderung an die anfordernde Person oder den Geschäftsanwender, ein Anforderungsdiagramm zu erstellen.

4. Wenn das Diagramm verfügbar ist, beginnt der Erfüller oder der technische Anwender mit der Erstellung der Automatisierung im Workflow-Studio mit Playbook.
