Tabellenbeziehungen werden analysiert

  • Freigeben Version: Zurich
  • Aktualisiert 31. Juli 2025
  • 2 Minuten Lesedauer

    • Die Schemazuordnung zeigt die ausgewählte Tabelle in Gelb, normalerweise zentriert, und alle Tabellen, die sich auf diese Tabelle beziehen, normalerweise seitlich.

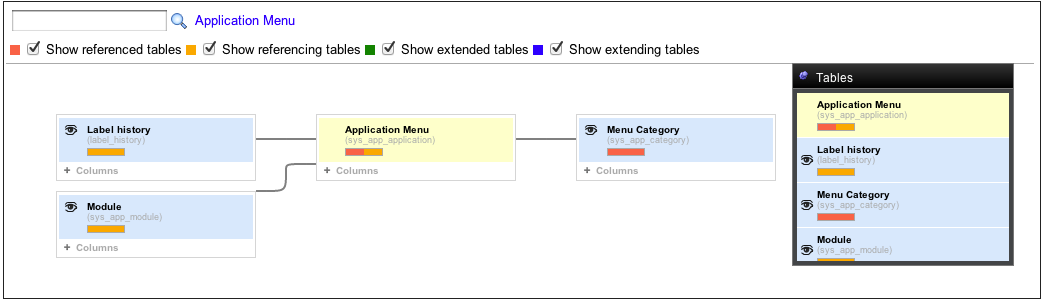

    Abbildung : 1. Beispielschemazuordnung
    Von dieser Karte aus:
    • Mit den Kontrollkästchen oben können Sie steuern, welche Beziehungen angezeigt werden sollen. Wählen Sie einen Beziehungstyp aus, oder deaktivieren Sie ihn, um Tabellen mit dieser Beziehung zur ausgewählten Tabelle anzuzeigen oder auszublenden.
    • Jede zugehörige Tabelle hat einen farbigen Balken, der die Beziehung zur ausgewählten Tabelle angibt.
    • Sie können auf die Connector-Zeilen zeigen, um die Details einer Beziehung zwischen den beiden Tabellen anzuzeigen.
    Hinweis:
    Da Beziehungen aus Gründen der Einfachheit als einzelne Zeilen angezeigt werden, sind die gerendeten Diagramme keine Entitätsbeziehungsdiagramme.

    Tabellenauswahl verwenden:

    Um eine Schemazuordnung als Liste anzuzeigen, zeigen Sie auf die Tabellenauswahl in der rechten Ecke: Listenansicht von Tabellen.

    Sie können:
    • Klicken Sie auf eine Tabelle in der Liste, um in der Schemakarte zu dieser Tabelle zu scrollen.
    • Klicken Sie auf das Augensymbol neben einer aufgelisteten Tabelle, um diese Tabelle in der Schemazuordnung auszublenden oder anzuzeigen.
    • Klicken Sie in der Auswahl auf das Anheftsymbol, um die Liste geöffnet zu lassen.

    Zugehörige Tabellen Verwenden:

    Klicken Sie mit der rechten Maustaste auf einen Tabellenknoten-Header, um ein Kontextmenü mit diesen Funktionen anzuzeigen:
    • Konzentrieren Sie sich auf diese Tabelle : Machen Sie die ausgewählte Tabelle zur neuen Fokustabelle, und zeichnen Sie die Schemazuordnung basierend auf der neuen Auswahl neu.

      Die neue Fokustabelle wird oben als Breadcrumb hinzugefügt, sodass Sie jederzeit zur vorherigen Tabelle zurückkehren können.

    • Zur Liste wechseln : Zeigt die Liste der Datensätze für die Tabelle an.
    • Wechseln Sie zum Wörterbuch : Zeigt das Systemwörterbuch an, gefiltert nach der ausgewählten Tabelle.

    Um eine zugehörige Tabelle aus der Ansicht auszublenden, klicken Sie auf das Augensymbol im Knotenheader (der Knoten kann mit der Tabellenauswahl wieder sichtbar gemacht werden).

    Klicken Sie für Tabellen, die Teil ihrer eigenen Ableitungshierarchie sind, auf die Schaltfläche erweitern ( + ) Im Knotenheader, um die Ableitungshierarchie der Schemazuordnung hinzuzufügen.

    Weitere Informationen Werden Angezeigt

    Klicken Sie auf die Schaltfläche erweitern ( + ) Neben Spalten Um die Tabellenfelder zu erweitern.

    Erweiterte Ansicht von Tabellen.

    Die Referenzfelder zeigen eine rote Schreibweise der Tabelle, auf die sie verweisen.

    Wenn sich Tabellen aus einer Tabelle erstrecken, werden ihre Spalten in umgekehrter Ableitungsreihenfolge angezeigt. Zum Beispiel:

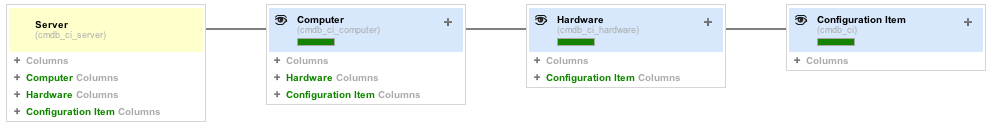

    Server wird vom Computer abgeleitet, der von Hardware abgeleitet ist, die vom Konfigurationselement abgeleitet ist.

    Hier der Server [cmdb_ci_Server] Tabelle erstreckt sich auf Computer [cmdb_ci_Computer] , Hardware [cmdb_ci_Hardware] , Und Konfigurationselement [cmdb_ci] , Und zeigt die Spalten aus diesen Tabellen an.

    Ebenso werden in der Tabelle Computer die Spalten aus den Tabellen Hardware und Konfigurationselement angezeigt.
