Serverklasse [cmdb_ci

Für Beschreibungen von allgemein CMDB Tabellen in einem Basissystem, siehe CMDB-Tabellenbeschreibungen.

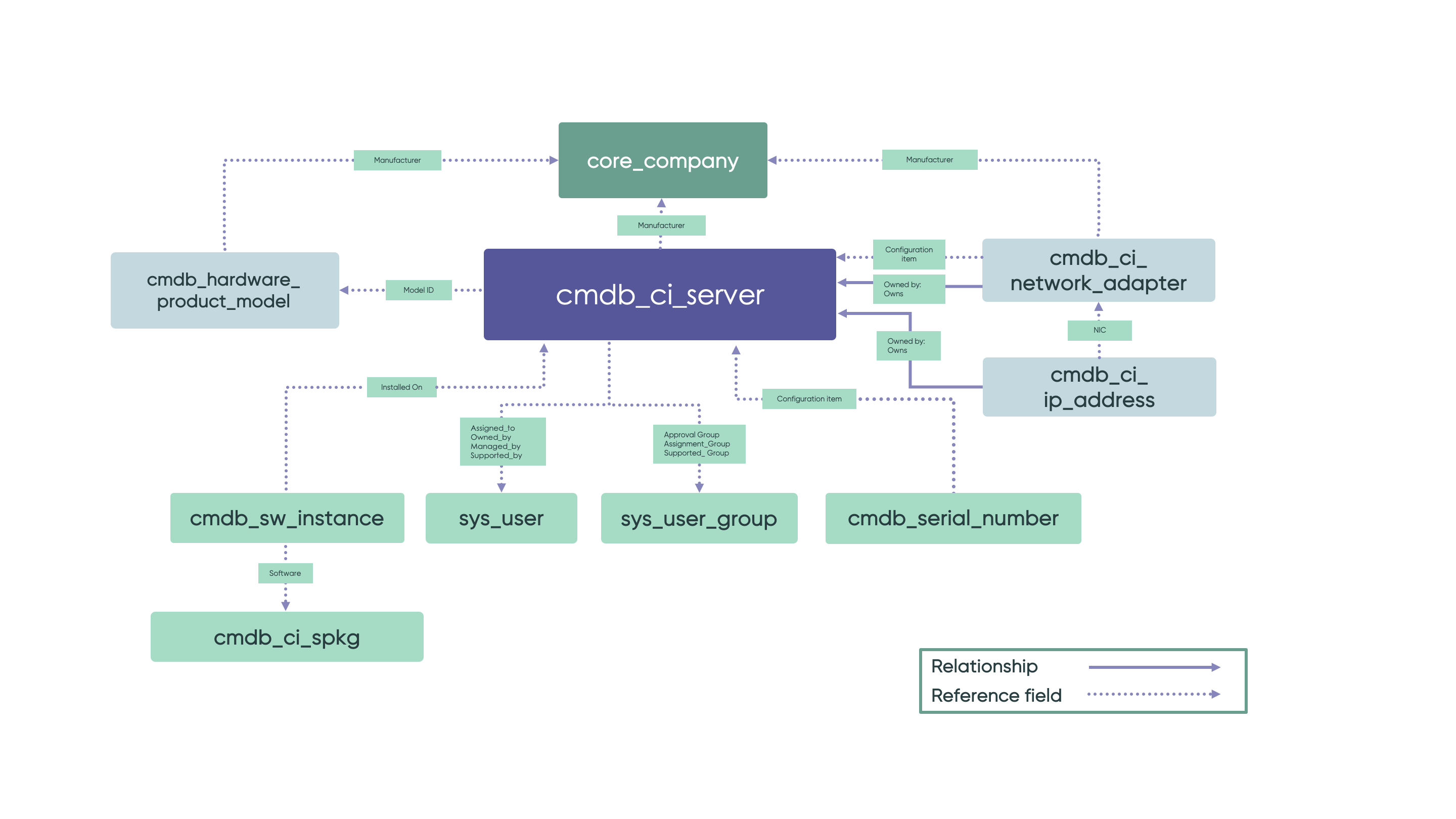

Beziehungen und Referenzen zwischen den Klassen „Hardware“, „Computer“ und „Server“. — Abbildung : 1. Hardware, Computer, Serverschema

Hinweis:

cmdb_SW_instance, die im Diagramm angegeben ist, ist ein Verweis auf die Klasse „cmdb_Software_instance“, und „supported_Group“ ist ein Verweis auf „Support_Group“.

Attribute

Die Serverklasse fügt die folgenden eindeutigen Attribute hinzu:


Attribut	Beschreibung
Klassifizierung	Typ des Servers, z. B. Produktion, Entwicklung, Notfallwiederherstellung oder Anwenderakzeptanztests (UAT).
Firewall-Status	Server mit Internetzugriff oder Intranet.
Hostname	Verwenden Sie das Namensattribut, um den Hostnamen des Servers anstelle des Attributs „Hostname“ zu speichern.
Verwendet für	Vom Server unterstützter Business-Service, z. B. Produktion, Bereitstellung oder Qualitätssicherung (QA). Dieses Attribut verwendet Used forAuswahllistenfeld aus der Tabelle „Service“ [cmdb_ci_Service].


Referenzattribut	Referenz für
Notfallsicherung	Servertabelle [cmdb_ci_Server]. Verweis auf einen anderen Server, der der Sicherungsserver für diesen Server ist.

Referenzklassen

Die folgenden Referenzklassen erweitern die Serverklasse. Sie fügen keine neuen Attribute hinzu.


Referenzklasse	Name	Beschreibung
cmdb_ci_solaris_Server	Solaris-Server	Server, auf dem das Oracle Solaris-Betriebssystem ausgeführt wird.
cmdb_ci_LB_cisco_csm	Cisco CSM	Lastenausgleichsmodul für Cisco Security Manager (CSM).
cmdb_ci_WIN_Server	Windows-Server	Server, auf dem das Microsoft Windows Server-Betriebssystem ausgeführt wird.
cmdb_ci_LB_ACE	ACE	Lastenausgleichsmodul der Cisco Application Control Engine.
cmdb_ci_LB_netsclaer	Citrix Netscaler	Citrix Netscaler-Lastenausgleichsmodul.
cmdb_ci_LB_alteon	Alteon	Alteon-Lastenausgleichsmodul.
cmdb_ci_LB	Lastenausgleichsmodul	Generischer Lastenausgleichsmodul .
cmdb_ci_LB_a10	A10-Lastenausgleichsmodul	A10-Lastenausgleichsmodul.
cmdb_ci_LB_cisco_css	Cisco CSS	Lastenausgleichsmodul für Cisco Content Services Switch (CSS).
cmdb_ci_LB_cisco_gss	Cisco GSS	Lastenausgleichsmodul für Cisco Global Site Selector (GSS).
cmdb_ci_osx_Server	OS/X-Server	Server, auf dem das Betriebssystem OS/X ausgeführt wird.
cmdb_ci_HPUX_Server	HPUX-Server	Server mit HP-UX-Betriebssystem.
cmdb_ci_Tape_Server	Server-Bandeinheit	Server, der ein Bandlaufwerk verwendet.
cmdb_ci_Server_Hardware	Serverhardware	Serverhardware.
cmdb_ci_datapower_Server	Data Power Hosting-Server	IBM DataPower-Hosting-Server.
cmdb_ci_net_App_Server	Netzwerkgerät-Hardware	NetApp-Hardware.
cmdb_ci_netware_Server	Netware-Server	Server, auf dem das NetWare-Betriebssystem ausgeführt wird.
cmdb_ci_ibm_zos_Server	IBM zOS-Server	Server mit IBM z/OS-Betriebssystem.
cmdb_ci_storage_node_element	Speicherknotenelement	Speicherknoten.
cmdb_ci_Chassis_Server	Servergehäuse	Servergehäuse.
cmdb_ci_LB_Network	Netzwerk-Lastenausgleichsmodul	Netzwerk-Lastenausgleichsmodul-Hardware.
cmdb_ci_Unix_Server	Unix-Server	Server, auf dem das Unix-Betriebssystem ausgeführt wird.
cmdb_ci_linux_server	Linux-Server	Server mit Linux-Betriebssystem.
cmdb_ci_Virtualization_Server	Virtualisierungsserver	Abstrakte Basistabelle, die von Hyper-V-Server [cmdb_ci_Hyper_V_Server] und ESX-Server [cmdb_ci_esx_Server] verwendet wird.
cmdb_ci_Mainframe	IBM-Mainframe	Großes Computersystem mit High-End-Fähigkeiten.

Schemabeschreibung

Das CMDB-Schemamodell unterscheidet nicht zwischen Servern und Computern, die physisch sind, und Servern und Computern, die virtuell sind. Stattdessenhaben die Klassen „Computer“ und „Server“ ein Feld mit dem Namen IsVirtual. Wenn ein Computer oder Server eine virtuelle Instanz ist, legen Sie dies fest IsVirtualAttribut zu Wahr .

Wie im Abschnitt „VM-Schema“ beschrieben Um eine virtuelle Maschine vollständig zu modellieren, legen Sie fest IsVirtualAttribut im Computer- oder Server-CI an Wahr . Erstellen Sie einen Datensatz der virtuellen Computerinstanz [cmdb_ci_vm_instance] mit BIOS UUIDAttribut als Schlüsselbezeichner. Erstellen Sie dann eine Hosted_on-Beziehung zwischen dem Datensatz der VM-Instanz und der Computer- oder Serverinstanz, und legen Sie fest IsVirtualBis Wahr .

Wichtige Beziehungsstrukturen

Verwenden Sie die folgenden wichtigen Beziehungen als wichtige Richtlinien beim Erstellen von Hardware-, Computer- oder Server-CIs:

Seriennummer: Während der CI-Identifizierungs-, Identifizierungs- und Abgleichsmodul (IRE) wird an zwei Standorten nach einer Seriennummer gesucht. Eines ist das CI-Seriennummernattribut und das zweite die Tabelle „Seriennummer“ [cmdb_Serial_number] mit Verweis auf die Tabelle „Hardware“ [cmdb_ci_Hardware].
- Speichern Sie eine beliebige Seriennummer eines anderen Typs als „System“ nur in der Seriennummerntabelle (und nicht im Server-CI-Attribut).
- Wenn die Systemseriennummer verfügbar ist, speichern Sie sie in beiden Serial NumberAttribut des CI und in der Seriennummerntabelle.
Die Seriennummerntabelle ist eine viele-zu-eins-Beziehung, die mit dem Server-CI verknüpft ist. Diese Tabelle verfügt über ein Typfeld zum Angeben des Typs der Seriennummer (System, UUID, Gehäuse, bios oder Baseboard) und zum Speichern des ist-Werts selbst. Verwenden Sie die folgenden Windows-Standards für Seriennummerntypen in der Tabelle „Seriennummer“ [cmdb_Serial_number]:
- system: Produktidentifizierung, z. B. eine Seriennummer für Software, eine Matrizennummer auf einem Hardware-Chip oder eine Projektnummer (für nicht kommerzielle Produkte).
- uuid: Universally Unique Bezeichner (UUID) für das Produkt. Eine UUID ist ein 128-Bit-Bezeichner, der sich garantiert von anderen generierten UUIDs unterscheidet.
- chassis: Vom Hersteller zugewiesene Nummer, die zur Identifizierung eines physischen Elements verwendet wird. Wert ist das Seriennummernmitglied des Systemgehäuses oder der Gehäusestruktur in den SMBIOS-Informationen. Dieser Typ stellt die Eigenschaften dar, die einem physischen Systemgehäuse zugeordnet sind.
- bios: Die zugewiesene Seriennummer des BIOS. Dieser Typ stellt die Attribute der grundlegenden Eingabe-/Ausgabeservices (BIOS) des Computersystems dar, die auf dem Computer installiert sind.
- baseboard: Vom Hersteller zugewiesene Nummer, die zur Identifizierung des physischen Elements verwendet wird. Diese Eigenschaft wird von CIM_PhysicalElement geerbt und manchmal als „Motherboard-Seriennummer“ bezeichnet.
Netzwerkadapter:
- Verwenden Sie die Klasse „Netzwerkadapter“ [cmdb_ci_Network_Adapter], um Netzwerkadapter zu speichern.
- Legen Sie fest NameAttribut in der Netzwerkadapterklasse als Name des Netzwerkadaptergeräts (z. B. eth0, eth1).
- Legen Sie fest MAC AddressAttribut, das der MAC-Adresswert sein soll. Formatieren Sie die Zeichenfolge mit Doppeltrennzeichen zwischen Oktetten und Großbuchstaben mit aufgefüllten Nullen.

  Beispiel: „f8:f2:1e:00:d4:66“
- Erstellen Sie in der Tabelle „CI-Beziehung“ [cmdb_rel_ci] einen Owned By::OwnsBeziehung zum zugeordneten Hardware-CI. Geben Sie eine Referenz aus der Tabelle „Netzwerkadapter“ [cmdb_ci_Network_Adapter] an, indem Sie das CI mit einem Verweis auf das zugehörige Hardware-CI verwenden.
IP-Adresse:
- Verwenden Sie die Klasse „IP-Adresse“ [cmdb_ci_ip_address], um IP-Adressen zu speichern.
- Speichern Sie einen IP-Adresswert in IP AddressAttribut, und in der NameAttribut (zur Vermeidung eines leeren Elements NameAttribute).
- Speichern Sie einen IPv4-IP-Adresswert im Format „NNN.NNN.NNN.NNNN“ mit Dezimaloktetten und Punkt-Trennzeichen. Nicht konforme Werte sollten als ungültig betrachtet und auf Null-Werte bereinigt werden.
- Speichern Sie einen IPv6-IP-Adresswert in Kleinbuchstaben mit Doppeltrennzeichen. Nicht bestätigende Werte sollten als ungültig betrachtet und auf Null-Werte bereinigt werden.
- Legen Sie fest NetmaskAttribut für die IP-Adresse.
- Erstellen Sie in der Tabelle „CI-Beziehung“ [cmdb_rel_ci] einen Im Besitz Von::Owns Beziehung zum zugeordneten Hardware-CI.
- Geben Sie für die IP-Adresse einen Verweis auf die Tabelle „Netzwerkadapter“ [cmdb_ci_Network_Adapter] mithilfe des Konfigurationselements mit einem Verweis auf das zugehörige Hardware-CI an.
- Um sicherzustellen, dass die Identifizierungsregeln des Basissystems ordnungsgemäß funktionieren, speichern Sie die IP-Adresse auch in der zugehörigen Netzwerkadapterklasse.
Netzwerkadapter und IP-Adresse:
- Speichern Sie die MAC-Adresse des auf einem Server installierten Netzwerkadapters in der Klasse „Netzwerkadapter“ [cmdb_ci_Network_Adapter].
- Speichern Sie die IP-Adresse in der Klasse „IP-Adresse“ [cmdb_ci_ip_address].
- Speichern Sie die MAC-Adresse oder die IP-Adresse nicht in der Serverklasse [cmdb_ci_Server].

Wichtige Referenzstrukturen

Verwenden Sie die folgenden wichtigen Referenzen als wichtige Richtlinien beim Erstellen von Hardware-, Computer- oder Server-CIs:

Software und Prozesse, die auf einem Server ausgeführt werden: Die Klasse „Software“ [cmdb_ci_spkg] enthält das generische Softwarepaket, das sich auf das Server-CI bezieht. Die Tabelle „cmdb_Software_instance“ instanziiert jede Instanz des Softwarepakets mit:
- 1:1-Verweis auf die Serverklasse [cmdb_ci_Server]
- Viele-zu-eins-Verweis auf die Softwareklasse
Diese Referenzen werden in gespeichert Installed onUnd Product NameReferenzattribute.
Wenn entweder das Plugin „Software Asset Management Foundation“ [com.snc.sams] oder „Software Asset Management“ [com.snc.Software_Asset_Management] installiert ist, speichern Sie Softwaredetails in der Tabelle „Softwareinstallation“ [cmdb_sam_SW_install] anstelle der Tabelle „cmdb_Software_instance“.
Die ManufacturerUnd Model IDSind Referenzattribute für die Tabellen „Unternehmen“ [Core_Company] und „Produktmodell“ [cmdb_model].
Die Owned By, Assigned To, Managed By, Und Supported BySind Referenzattribute für die Anwendertabelle [sys_user]. Die Change GroupUnd Support GroupSind Referenzattribute für die Tabelle „Gruppe“ [sys_user_Group].

Identifizierungsregel

Das Basissystem enthält vordefinierte Identifizierungsregeln für die Klassen „Hardware“, „Computer“ und „Server“, die identisch sind. Diese Identifizierungsregel enthält die folgenden Schlüsselbezeichnereinträge, die in Prioritätsreihenfolge aufgeführt sind:

Bezeichnereintrag, der die suchbasierte Identifizierung verwendet, die mit der Seriennummer [cmdb_Serial_number] als Suchtabelle angegeben ist. Die Seriennummerntabelle ist eine viele-zu-eins-Referenz von der Seriennummer zurück zum Server-CI.
Mit angegebener Bezeichnereintrag Serial NumberAttribut im CI.
Bezeichnereintrag für NameAttribut. Wenn Serial NumberIst nicht verfügbar, dann ist NameDas Attribut (Hostname) wird verwendet. Wenn beides Serial NumberUnd NameAttribute werden angegeben, dann sucht die Identification and Reconciliation Engine (IRE) zuerst nach der Seriennummer. Wenn dann keine Seriennummer gefunden wird, greift IRE auf die Verwendung des Namens zurück.
Bezeichnereintrag für angegeben MAC Address/ IP AddressAttribute in der Tabelle „Netzwerkadapter“. Verlassen Sie sich jedoch nicht nur auf MAC Address/ IP Address.
Wenn beides Serial NumberUnd NameSind nicht verfügbar, und nur MAC Address/ IP AddressSind verfügbar, verwenden MAC AddressAls Name des CI. Mit MAC AddressDa der Name des CI sicherstellt, dass Sie kein leeres CI erstellen.
