Configurer les configurations de nœuds

Configurez les paramètres du nœud sélectionné. Il vous aide à déterminer l’affichage de l’interface utilisateur dans la carte Nexus. Vous pouvez sélectionner la table associée au nœud et configurer l’étiquette primaire, l’icône, l’étiquette secondaire, l’info-bulle, etc. pour le nœud.

Avant de commencer

Rôle requis : sn_oper_res.admin

Procédure

1. Accédez à la Tous > Cadre de travail pour les relations avec les données > Configuration de nœud principale et ouvrez la configuration de nœud principale souhaitée à partir de la vue de liste.
2. Ouvrez l’enregistrement de configuration de la carte Nexus à partir de la liste connexe Configurations de carte Nexus.

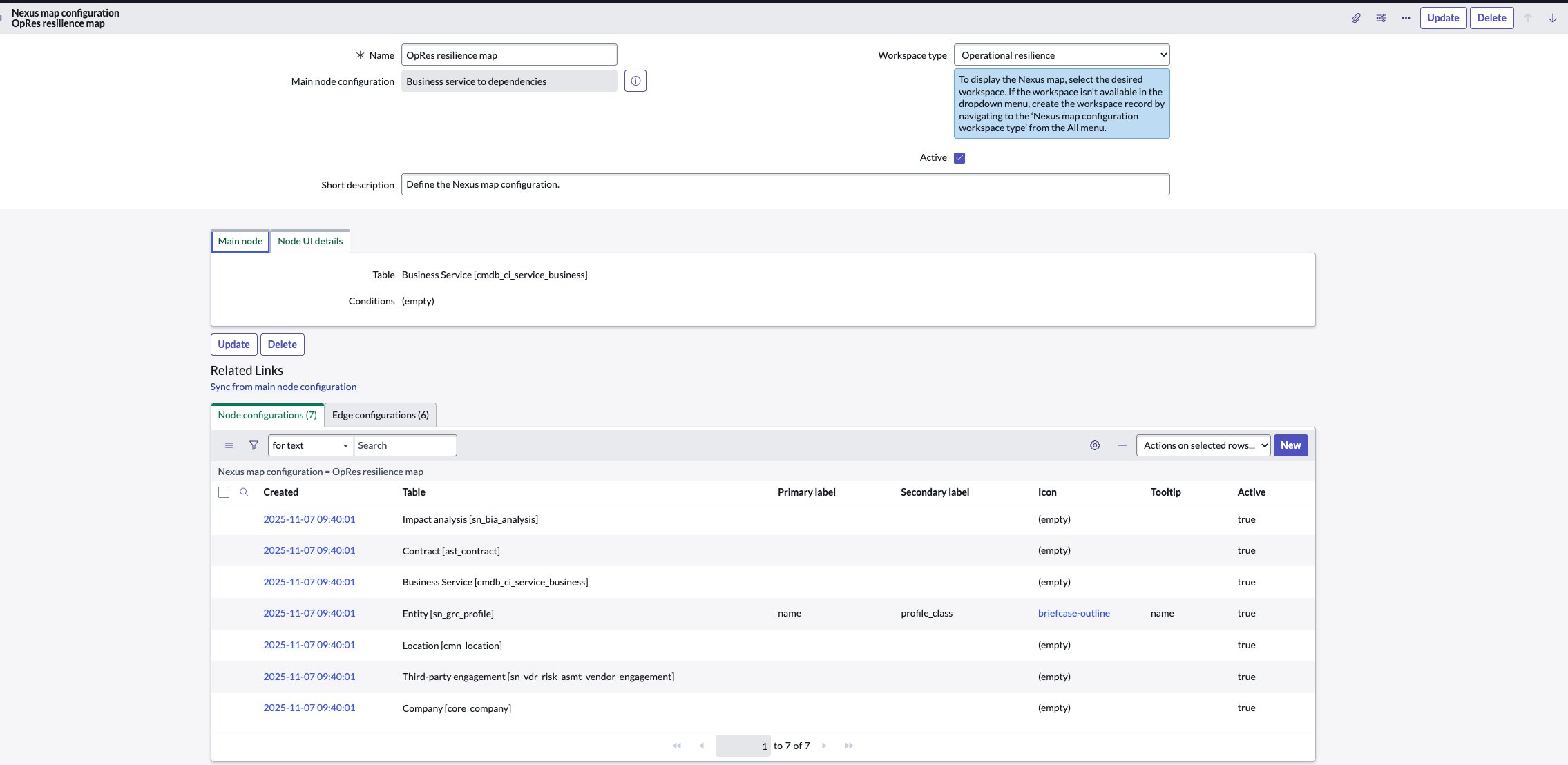

   L’exemple suivant montre l’enregistrement de configuration de la carte Nexus avec la liste connexe Configurations de nœuds.


3. Dans la liste connexe Configurations de nœuds, sélectionnez Nouveau.

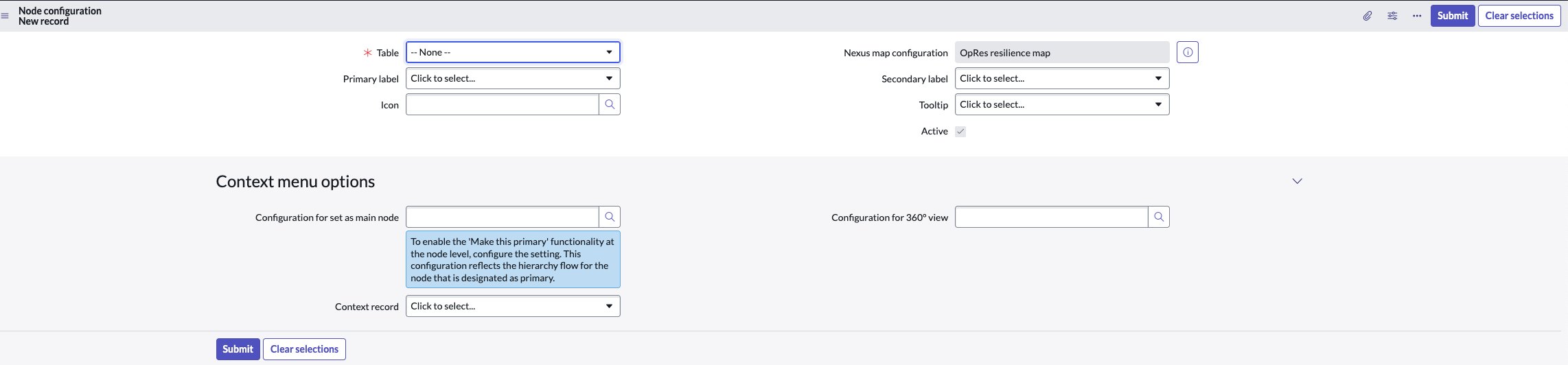

   Le nouvel enregistrement de configuration de nœud s’affiche comme indiqué dans l’exemple.



   Pour plus d’informations sur les champs, reportez-vous à Formulaire Configuration de nœuds.

4. Sélectionnez la table dans le champ Table .
   L’enregistrement de configuration de la carte Nexus pour lequel la configuration du nœud est en cours de configuration s’affiche par défaut dans le champ de configuration de la carte Nexus .
5. Sélectionnez les étiquettes primaire et secondaire du nœud dans les champs Étiquette primaire et Étiquette secondaire .
6. Sélectionnez l’icône et l’info-bulle du nœud dans les champs icône et info-bulle .
7. Pour marquer la configuration de nœud comme active, sélectionnez le champ d’option Actif .
8. Pour activer la fonctionnalité « Rendre ceci primaire » au niveau du nœud, configurez le paramètre en sélectionnant la configuration de la carte Nexus dans le champ Configuration pour définir comme nœud principal .
   Cette configuration reflète le flux de hiérarchie pour le nœud désigné comme primaire.
9. Sélectionnez le type de vue à 360° dans le champ Configuration de la vue à 360° .
10. Sélectionnez l’enregistrement de contexte dans le champ Enregistrement de contexte .

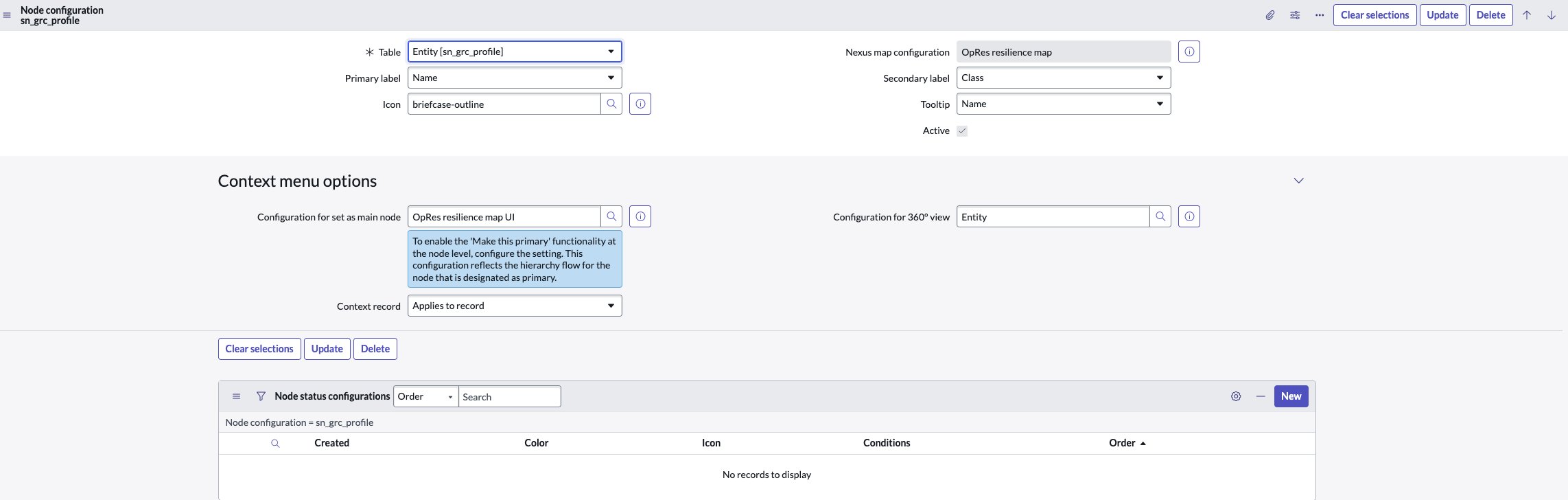

    Un exemple d’enregistrement avec les détails renseignés est affiché à titre de référence.


11. Pour effacer les sélections pour l’enregistrement de contexte, l’étiquette primaire, l’étiquette secondaire, l’info-bulle, sélectionnez Effacer les sélections.
12. Pour soumettre les détails de la configuration du nœud, sélectionnez Soumettre.

    L’enregistrement de configuration de nœud est affiché dans la liste connexe Configurations de carte Nexus.



Que faire ensuite

Pour personnaliser l’affichage de la carte, par exemple en affectant des couleurs et des icônes spécifiques aux nœuds qui répondent à certaines conditions, configurez la configuration de l’état du nœud. Pour plus d'informations, consultez Configurer les configurations de l’état du nœud.
