Configuration des relations des nœuds
Les configurations de relations de nœuds permettent de configurer des relations entre les enregistrements et les objets définis dans la table. Vous pouvez configurer les détails du nœud principal tels que son nom, sa source, son nom de table, ses conditions de dépôt, etc.
Pour plus d’informations sur les mises à jour des configurations de relation de nœud introduites dans Résilience opérationnelle la version 21.1.x, reportez-vous à la section « Liste connexe des configurations de relation de nœud » dans Configurations de nœuds principales : un composant du Cadre de travail des relations entre données.
- Liste connexe des configurations de relations des nœuds
-
La liste connexe des configurations de relation de nœud existantes a été mise à jour et comprend les changements suivants :
-
Colonne Type : la colonne Type a été ajoutée, offrant deux options distinctes pour afficher les informations de relation des nœuds :
- Type par défaut : comme indiqué dans l’illustration précédente, la colonne « Type par défaut » affiche la hiérarchie de haut en bas. Il s’agit de l’option par défaut.

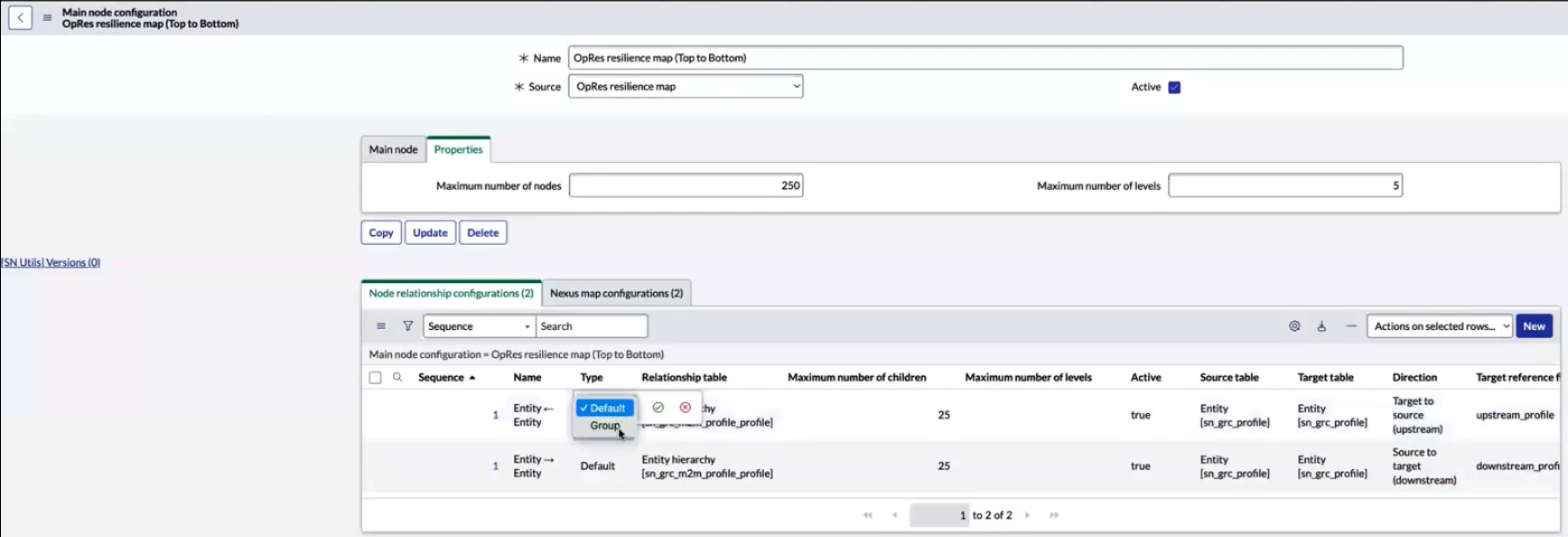

Type de groupe : regroupe les données sur un nœud spécifique, offrant une vue plus ciblée.
Cette amélioration permet une visualisation plus flexible et plus significative des données de nœud.
- Nombre maximal de nœuds et nombre maximal de niveaux : vous pouvez définir le nombre maximal de nœuds et de niveaux pour la carte (comme indiqué dans l’onglet Propriétés ). De même, vous pouvez également contrôler le nombre maximal d’enfants affichés au niveau de la relation de nœud spécifique et le nombre maximal de niveaux affichés à un nœud spécifique. La Maximum number of levels propriété est activée uniquement lorsque la table source et la table cible dans la configuration de nœud principale sont identiques. Si elles sont différentes, cette propriété est désactivée.

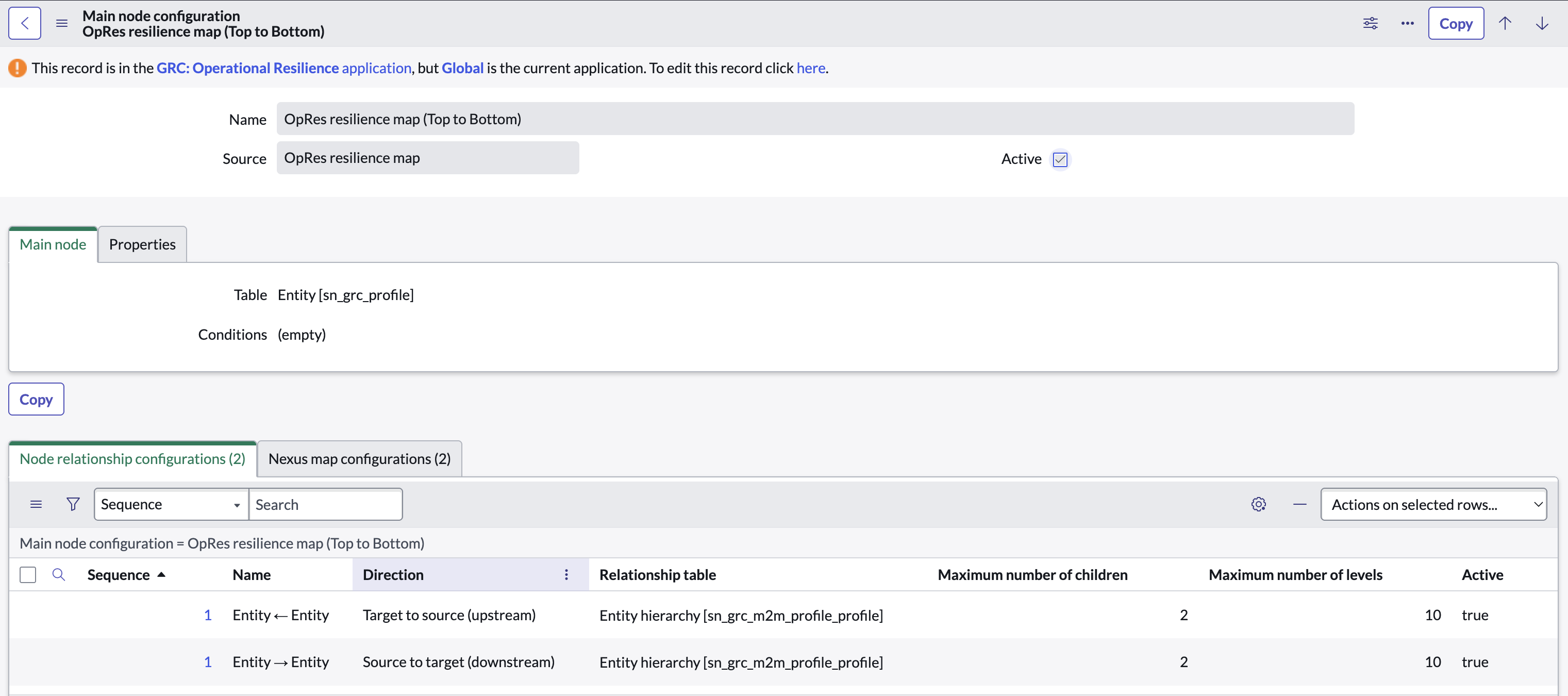

Direction : un autre champ ajouté à la configuration de la relation est « Direction », qui spécifie la direction de la relation entre les tables source et cible. La direction peut être définie sur « Cible vers source » ou « Source vers cible ». Lorsque la valeur est définie sur « Cible vers source », la sélection d’un nœud spécifique affiche tous ses nœuds en amont, montrant les relations menant à ce nœud. Lorsque la valeur est définie sur « Source vers cible », la sélection d’un nœud spécifique affiche tous ses nœuds en aval.
Cette amélioration offre plus de flexibilité dans la visualisation et la compréhension des relations entre les nœuds.
- Copier la fonctionnalité au niveau du nœud principal : la configuration de nœud principale inclut désormais une action d’interface utilisateur Copier . Lorsque cette fonctionnalité est utilisée, la configuration de nœud principale sélectionnée est copiée, puis vous devez configurer la configuration Nexus pour le nœud principal copié.
-
Pour plus d’informations sur la configuration des configurations des relations de nœud, reportez-vous à la section Configurer les configurations de relations de nœuds.
Pour plus d’informations sur la configuration des relations entre différents objets, reportez-vous à la section Relations entre les CSDM objets.
