Utiliser le composant ActionSet

Le composant ActionSet permet à une automatisation d’interagir avec Windows les applications (telles que les navigateurs Web) et avec Citrix les applications. À l’aide de ce composant unique dans Studio de conception de bureau de RPA, vous pouvez cliquer, faire glisser, lire et définir du texte, interagir avec des tables, etc., en combinant plusieurs actions de l’utilisateur en une seule tâche.

Avant de commencer

Rôle requis : aucun

Pourquoi et quand exécuter cette tâche

À l’aide du composant ActionSet, vous pouvez simuler une interaction utilisateur dans une automatisation en spécifiant plusieurs actions utilisateur.

Vous pouvez configurer les propriétés des paramètres du composant ActionSet. Pour plus d’informations sur ces propriétés, reportez-vous à la section Propriétés des composants des actions (interface utilisateur).

À l’aide des commandes de la fenêtre, vous capturez une zone d’une fenêtre d’application, définissez un ou plusieurs ancrages et définissez les interactions utilisateur que vous souhaitez simuler dans cette fenêtre. Un ancrage permet de spécifier la zone cible de l’interaction en définissant une zone statique à partir de laquelle des actions peuvent être définies à une distance relative. Pour plus d’informations sur les ancres, reportez-vous à la section Ancrage.

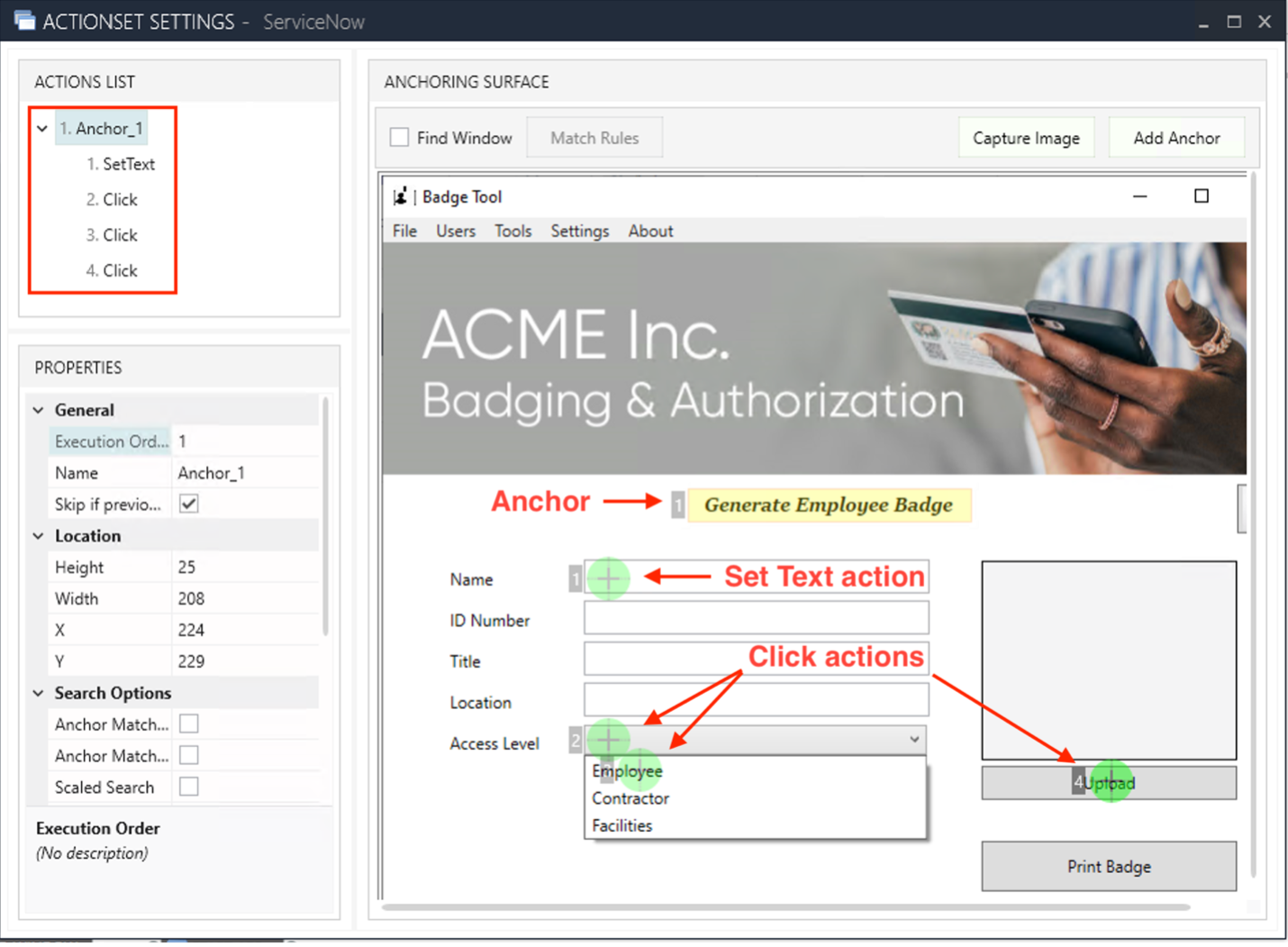

Figure 1. Fenêtre Paramètres de l’ensemble d’actions

Remarque :

Le composant ActionSet est compatible avec le navigateur Internet Explorer, Windows ainsi Citrix qu’avec les applications.

Procédure

1. Dans le volet Boîte à outils, accédez à Actions (interface utilisateur) > Ensemble d’actions.
2. Faites glisser le composant ActionSet vers l’aire de conception.
3. Cliquez sur l’icône Paramètres du composant ( Icône Paramètres du ) ou double-cliquez sur l’en-tête du composant.
   La fenêtre ACTIONSET SETTINGS (Paramètres ACTIONSSET) s’affiche.
4. Effectuez les actions suivantes :
   Capturez la zone de la fenêtre de l’application externe avec laquelle vous souhaitez que l’automatisation interagisse. Par exemple, capturez la zone entourant un bouton ou un champ de texte dans un navigateur Web.
   1. Cliquez sur Capturer une image.
      Le message Appuyez sur « CTRL+MAJ » pour la sélection .
   2. Basculez vers l’application externe.
   3. Appuyez simultanément sur les touches Ctrl + Maj , puis relâchez-les.
      La souris se transforme en icône de croisement (icône
   4. Faites glisser la souris sur l’élément sur lequel vous souhaitez que le composant ActionSet effectue une action et sur sa zone environnante, puis relâchez.
      Par exemple, si vous souhaitez que le composant clique sur un bouton, faites glisser le curseur de la souris pour capturer le bouton et ses zones environnantes.
      La zone sélectionnée est capturée sous forme d’image dans la fenêtre ACTIONSET SETTINGS.

      Toutes les actions ActionSet ont lieu dans la fenêtre sélectionnée. Pour exécuter des actions dans plusieurs fenêtres, utilisez plusieurs composants ActionSet dans votre workflow.

5. Pour ajouter un ou plusieurs ancrages, procédez comme suit :
   1. Revenez à Studio de conception de bureau de RPA et dans la fenêtre PARAMÈTRES ACTIONSSET, cliquez sur AJOUTER UNE ANCRE.
      L’ancre apparaît sous la forme d’un rectangle jaune avec des bordures rouges.
   2. Si nécessaire, déplacez l’ancre sur une partie de l’image capturée qui ne changera pas.
      Par exemple, déplacez l’ancre vers un titre ou une étiquette de champ.

      Si la zone sous l’ancrage ne correspond pas exactement à la zone correspondante de l’image capturée, l’ancrage ne sera pas reconnu et le composant ActionSet ne fonctionnera pas comme prévu. Choisissez une zone statique de l’image pour définir votre ancre.

      Vous pouvez définir plusieurs points d’ancrage. Plusieurs ancres vous permettent de définir la relation géographique entre l’ancre et la cible avec plus de précision lorsque vous ciblez différents emplacements dans l’image.

6. Cliquez avec le bouton droit sur l’ancre et sélectionnez une action à effectuer dans le menu contextuel.
7. Pour effectuer les actions que le composant ActionSet peut effectuer, consultez les étapes suivantes dans la rubrique appropriée pour configurer l’action :

   Tableau 1. Actions des composants ActionSet

   Action	Référence
   Simuler un clic de souris	Utiliser l’action de clic ActionSet.
   Saisir du texte dans un champ	Utilisez l’action ActionSet SetText.
   Capturer le texte d’une fenêtre ou d’une page Web	Utilisez l’action ActionSet GetText.
   Capturer une table	Utiliser l’action ActionSet Obtenir la table.
   Sélectionner, copier ou supprimer du texte	Utilisez l’action de sélection de texte ActionSet.
   Lire du texte dans une image	Utiliser l’action de lecture de texte OCR d’ActionSet.
   Lire une table dans une image	Utiliser l’action de table de lecture OCR de l’ensemble d’actions.
   Lisez le texte d’une image et cliquez dessus lorsqu’elle est trouvée	Utiliser l’action de lecture de texte OCR d’ActionSet.
   Simuler une pression sur une touche ou une fonction de touche	Utiliser l’action ActionSet SendKeys.
   Simuler une autre action de la souris (par exemple, cliquer avec le bouton droit de la souris, glisser, faire défiler ou coller)	Utiliser l’action de souris ActionSet.

8. Facultatif : Pour ajouter d’autres actions, répétez les étapes 6 et 7.
9. Facultatif : Pour supprimer l’ancre, cliquez dessus avec le bouton droit de la souris, puis cliquez sur Supprimer.
10. Facultatif : Connectez les ports de données et de contrôle du composant ActionSet aux ports correspondants des autres composants, comme décrit dans le tableau suivant.

    Le composant ActionSet dispose d’un paramètre facultatif, que vous pouvez utiliser pour spécifier le handle de la fenêtre dans laquelle l’action a lieu. Une descripteur de fenêtre peut identifier une fenêtre spécifique plus rapidement qu’il n’est possible d’utiliser la correspondance d’images. Vous pouvez également spécifier des règles de correspondance pour aider l’automatisation à trouver la fenêtre cible en testant les fenêtres disponibles par rapport aux règles que vous spécifiez.

    Pour spécifier le descripteur de fenêtre, connectez le port de sortie de données de gestion de fenêtre d’un autre composant (tel que le composant Démarrer l’application) au port d’entrée de données de gestion de fenêtre du composant ActionSet. Pour plus d’informations sur le paramètre Poignée de fenêtre, consultez le tableau suivant.

    Type de port	Nom du port	Type de données	Objectif de la connexion	Notes
    Données dans	Poignée de fenêtre	Entier	La poignée numérique de la fenêtre dans laquelle l’action sera effectuée. Il doit s’agir de la fenêtre à partir de laquelle l’image de la fenêtre ACTIONSET SETTINGS a été capturée.	Vous devez fournir la poignée de la fenêtre à partir de laquelle vous avez capturé l’image de l’écran.

• Utiliser l’action de clic ActionSet
  Simulez un simple clic gauche sur la zone cible dans le cadre d’une série d’actions dans le composant ActionSet.
• Utilisez l’action ActionSet SetText
  Définissez le texte sur les champs dans les Windows applications ou le navigateur Internet Explorer à l’aide de l’action Définir le texte dans Studio de conception de bureau de RPA.
• Utilisez l’action ActionSet GetText
  Capturez du Windows texte à partir des applications et des pages Web sur le navigateur Internet Explorer à l’aide de l’action Obtenir du texte dans Studio de conception de bureau de RPA.
• Utilisez l’action de sélection de texte ActionSet
  Sélectionnez, copiez ou supprimez du texte du Bureau et Windows des applications, ainsi que du navigateur Internet Explorer à l’aide de l’action Sélection de texte de Studio de conception de bureau de RPA.
• Utiliser l’action ActionSet Obtenir la table
  Capturez une table à partir des applications et des Windows pages Web du navigateur Internet Explorer à l’aide du composant Obtenir une table dans Studio de conception de bureau de RPA.
• Utilisez l’action ActionSet GetImage
  Capturez des images à partir du bureau, Windows des applications et des pages Web du navigateur Internet Explorer à l’aide du composant GetImage dans Studio de conception de bureau de RPA.
• Utiliser l’action de lecture de texte OCR d’ActionSet
  Extrayez du texte à partir d’images dans le bureau, Windows les applications et le navigateur Internet Explorer à l’aide de l’action Lire du texte OCR dans Studio de conception de bureau de RPA.
• Utiliser l’action de table de lecture OCR de l’ensemble d’actions
  Extrayez une table d’images dans le bureau, Windows les applications et les pages Web du navigateur Internet Explorer à l’aide de l’action de lecture de table OCR dans Studio de conception de bureau de RPA.
• Utiliser l’action ActionSet OCR ClickText
  Effectuez une action de la souris sur le texte d’une image dans le navigateur Internet Explorer ou les applications Windows en spécifiant le texte à l’aide de l’action OCR ClickText.
• Utiliser l’action ActionSet SendKeys
  Définissez du texte ou exécutez des raccourcis clavier sur des champs et des éléments de bureau, Windows d’applications et de pages Web dans le navigateur Internet Explorer à l’aide de l’action Touches d’envoi ActionSet dans Studio de conception de bureau de RPA.
• Utiliser l’action de souris ActionSet
  Effectuez diverses actions de la souris sur le bureau, Windows les applications et les pages Web du navigateur Internet Explorer à l’aide de l’action de souris ActionSet dans Studio de conception de bureau de RPA.
