Classe d’objets [cmdb_ci_vcenter_object] VMware vCenter

  • Rversion finale: Xanadu
  • Mis à jour 1 août 2024
  • 1 minute de lecture

    • Attributs, règle d’identification et autres structures de schéma importantes pour les classes associées à l’ordinateur virtuel.

    Pour obtenir une description des tables courantes CMDB dans un système de base, reportez-vous à la section Descriptions des tables CMDB.

    Description du schéma

    ServiceNow® dispose d’une modélisation étendue de l’environnement des machines virtuelles (VM), avec des classes telles que :
    • Grappe VMware vCenter [cmdb_ci_vcenter_cluster]
    • Centre de données VMware vCenter [cmdb_ci_vcenter_datacenter]
    • Instance d'ordinateur virtuel VMware [cmdb_ci_vmware_instance]
    Les machines virtuelles sont modélisées comme n’importe quel autre serveur, mais avec l’attribut IsVirtual défini sur true.

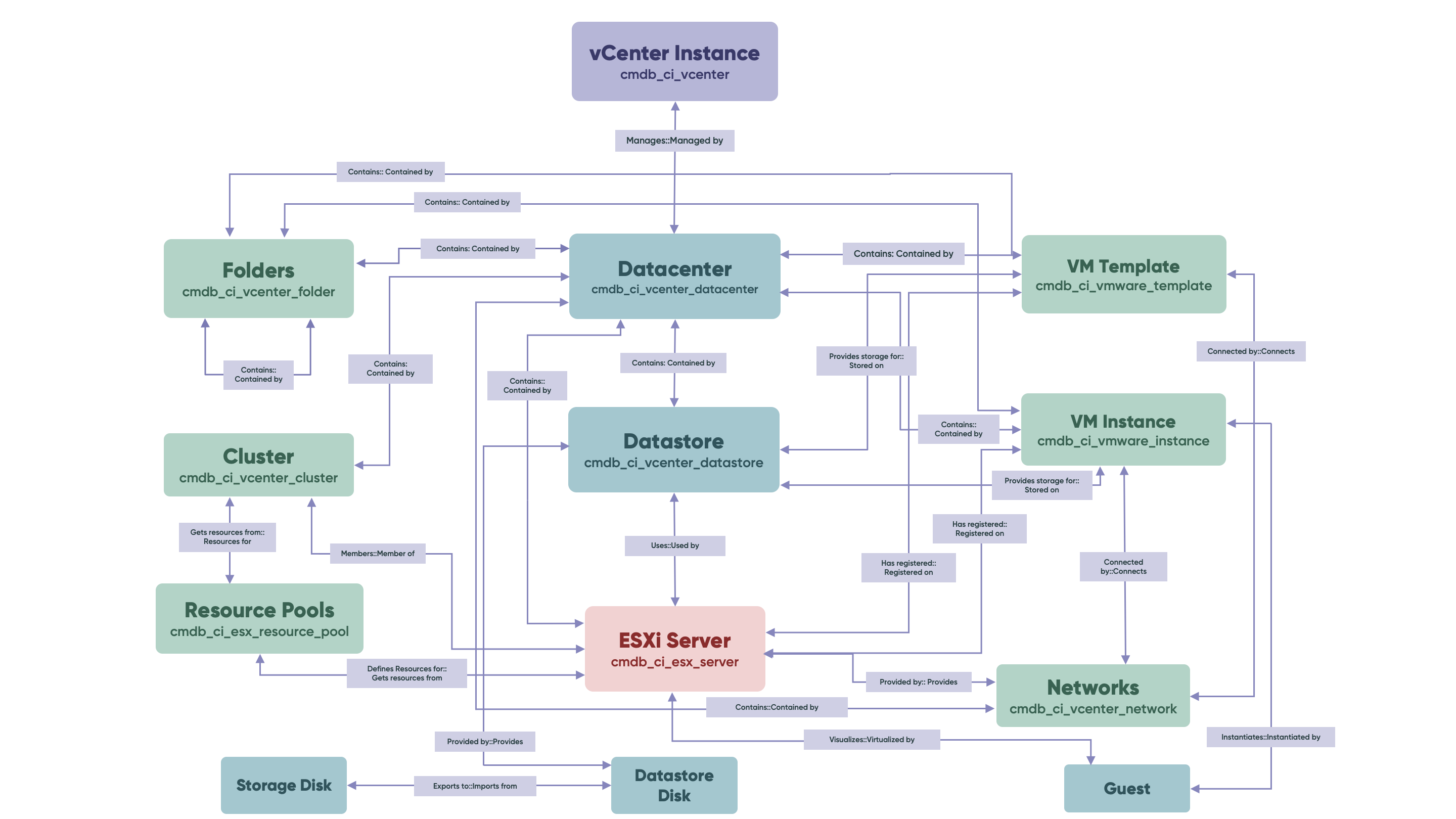

    Figure 1. Structure du schéma d’instance VMWare vCenter
    Relations et références dans le schéma d’instance vCenter VMware.

    Dans le diagramme ci-dessus, le serveur virtuel « détecté » est appelé « invité » (objet d’ordinateur virtuel). Suivez le schéma précédent pour toute modélisation ultérieure des composants VMWare.

    Structures de référence clés

    L’invité dispose des structures de référence clés importantes suivantes :
    • Une relation Instantiates ::IntentiatedBy avec le cmdb_ci_vmware_instance (qui est l’instance d’ordinateur virtuel signalée par Center).
    • A virtualise ::virtualisé par relation avec ESXi Server (le matériel sur lequel le logiciel de virtualisation ESXi est installé).
    • L’invité (Discovered, VMObject) a également une relation HasRegistered ::RegisteredOn avec ESXi Server.

    Règles d'identification

    • Système d’exploitation invité : le système d’exploitation invité est modélisé en tant que serveur (avec IsVirtual la valeur true) et, par conséquent, les règles d’identification suivent les règles de la classe Server. Dans la plupart des systèmes d’exploitation, l’UUID du BIOS est signalé comme numéro de série. Il est essentiel que vous suiviez les directives VMware appropriées pour vous assurer que l’UUID du BIOS n’est pas réutilisé. Le clonage de l’UUID du BIOS pose des problèmes avec les règles d’identification.
    • Instances d’ordinateurs virtuels : IRE utilise l’ID MosRef d’instance comme identificateur de clé.
    • Serveur ESX : le serveur est modélisé en tant que serveur bare metal (avec IsVirtual la valeur false) et applique donc les règles d’identification de la classe Server.
