Créer ou modifier des éléments associés à la carte

  • Rversion finale: Xanadu
  • Mis à jour 1 août 2024
  • 2 minutes de lecture

    • Le module Éléments connexes de la carte relie les CI référencés les uns aux autres, ce qui permet de les afficher dans une carte Vue des dépendances.

    Avant de commencer

    Rôle requis : administrateur

    Pourquoi et quand exécuter cette tâche

    La configuration système de base comprend les tables suivantes et les associe à des éléments des tables Ordinateur [cmdb_ci_computer] et Serveur [cmdb_ci_server].
    • Disque [cmdb_ci_disk]
    • Carte réseau [cmdb_ci_network_adapter]
    • Base de données [cmdb_ci_database]
    Certains CI référencés supplémentaires qui peuvent être liés de cette manière sont les systèmes de fichiers et les processus en cours d’exécution.

    Dans l’exemple suivant, les nœuds d’ordinateur de la carte sont associés à des nœuds de carte réseau si le champ Élément de configuration des enregistrements de carte fait référence au nœud CI spécifique. Accédez à un enregistrement de carte réseau ou créez-en un à partir de la liste connexe Carte réseau dans l’enregistrement cmdb_ci_computer.

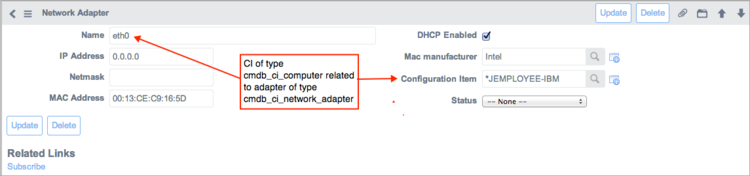

    Figure 1. Champ d’élément de configuration de Vue des dépendances
    CI liés par depencency.

    La carte Vue des dépendances pour l’ordinateur *JEMPLOYEE-IBM affiche la carte réseau connectée à l’ordinateur.

    Figure 2. Carte Vue des dépendances Exemple d’éléments connexes
    Carte Vue des dépendances affichant les CI associés.

    Vous pouvez configurer Vue des dépendances pour afficher les CI n’ayant pas d’enregistrement de relation, mais associés à d’autres CI par des champs de référence.

    Procédure

    1. Accédez à la Tout > Vue des dépendances > Éléments associés à la carte.
    2. Cliquez sur Nouveau pour créer un nouvel élément associé, ou cliquez sur la ligne d’un CI existant pour modifier un élément associé à la carte existant.
    3. Renseignez les champs du formulaire.
      Consultez la table du formulaire Éléments connexes.
    4. Cliquez sur Soumettre pour entrer un nouvel élément associé à la carte ou cliquez sur Mettre à jour pour modifier un élément associé à la carte existant.
      Tableau 1. Formulaire Éléments connexes
      Contrôle Description
      Élément de configuration CI qui représente le nœud de base ou un CI dans une table qui étend la table de nœuds de base. Dans le système de base, l’élément de configuration qui représente le nœud de base est l’ordinateur [cmdb_ci_computer], qui comprend tous les types de stations de travail et de serveurs.
      Élément connexe Nom de la table de l’élément connexe. Seules la table cmdb_ci et les tables qui l’étendent sont affichées dans la liste de choix.
      Champ associé Champ qui lie cet élément connexe à l’élément de configuration. Dans de nombreux cas, la valeur appropriée est automatiquement renseignée dans le champ une fois les deux premiers champs sélectionnés. Sélectionnez le menu déroulant pour obtenir des options supplémentaires.
      Actif Case à cocher pour activer ou désactiver cet enregistrement.
