Cet exemple montre comment utiliser l’activité Lanceur de flux parallèleavec un tableau de valeurs d’entrée et un objet WorkflowCoordinator.
Exemple de workflow
Cet exemple montre un serveur Web SQL avec quatre nœuds d’application. Un seul flux secondaire s’exécute pour provisionner la base de données, et plusieurs flux secondaires parallèles configurent chacun un nœud d’application. Enfin, un ensemble distinct de flux secondaires parallèles configure les nœuds pour utiliser un équilibreur de charge et configure le DNS du serveur.

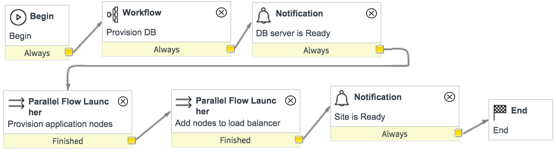

Figure 1. Dossier métier du lanceur de flux parallèle
Mettre en service les nœuds d’application

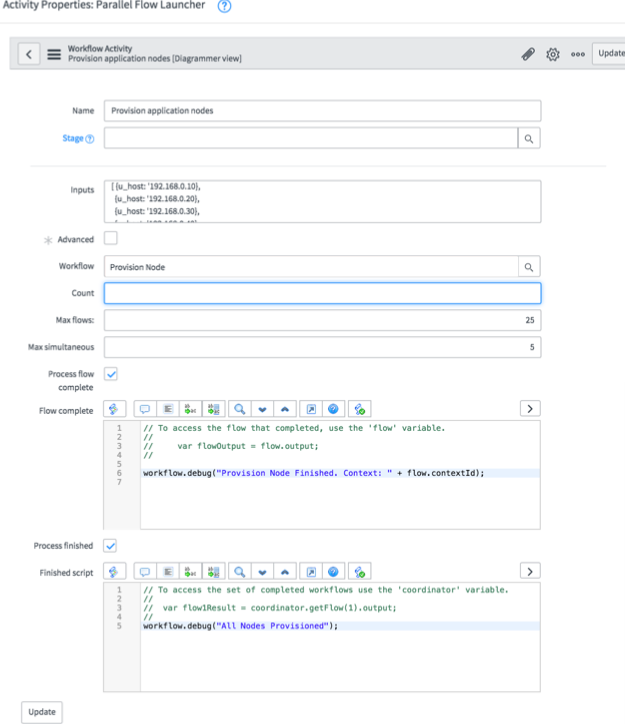

La première activité de lanceur de flux parallèlelance le flux secondaire Mettre en service le nœud quatre fois. L’activité transmet une adresse IP unique à chaque flux secondaire à partir d’un tableau dans la variable Entrées . Les scripts définis dans les variables de scriptFlux terminé et Terminé écrivent des messages de journal concernant l’état des flux secondaires.Figure 2. Propriétés de l’activité du lanceur de flux parallèle
Ajouter des nœuds à l’équilibreur de charge

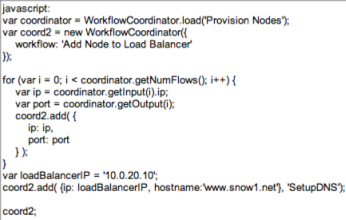

La deuxième activité de lanceur de flux parallèle utilise des objets WorkflowCoordinator pour spécifier les flux secondaires à exécuter. La variable coordinateur stocke les informations de flux terminées à partir de l’activité Nœuds de mise en service précédente. Le script récupère ensuite l’adresse IP et le port pour chaque nœud qui a été mis en service. L’objet coord2 WorkflowCoordinator exécute le flux secondaire Ajouter un nœud à l’équilibreur de charge une fois pour chaque nœud, en utilisant l’adresse IP et les informations de port récupérées comme variables d’entrée. Enfin, l’objet coord2 WorkflowCoordinator exécute une fois le flux secondaire SetupDNS pour configurer l’équilibreur de charge.Figure 3. Spécification des flux secondaires à exécuter
