Obtenir la fonction de résumé de l’interface

  • Rversion finale: Xanadu
  • Mis à jour 1 août 2024
  • 3 minutes de lecture

    • La fonction Obtenir un résumé d’interface vous permet de récupérer tous les enregistrements d’interface réseau associés à l’entrée. Vous pouvez utiliser cette fonction pour obtenir automatiquement les détails de l’interface disponible, de l’interface connectée et de la connexion physique de l’équipement dans l’application Telecommunications Network Inventory lorsque vous utilisez Studio de workflow.

    Vue d'ensemble

    La fonction Obtenir un résumé d’interface vous permet de récupérer les enregistrements d’interface réseau associés à l’entrée, tels que Site, Rack ou Équipement. Vous devez entrer la valeur du site, de l’équipement ou du rack pour renvoyer la sortie.

    Si plusieurs entrées ne correspondent pas, l’action signale une erreur. Par exemple, supposons que vous pouvez voir les détails de l’équipement et du site, mais comme l’équipement n’appartient pas au site, le système signale une erreur avec les informations de conflit.

    Vous pouvez utiliser cette fonction comme une Studio de workflow action dans le Telecommunications Network Inventory workflow.

    Rôles et disponibilité

    Les utilisateurs disposant du rôle administrateur peuvent ajouter une action à un flux et définir les détails de configuration du flux. Cette fonction est disponible en tant qu’action Studio de workflow dans l’application afin que vous puissiez effectuer des opérations sur les données liées à l’inventaire Telecommunications Network Inventory .

    Champs d'entrée

    Le tableau suivant répertorie les champs d’entrée de la fonction Obtenir le résumé de l’interface et leur description.

    Tableau 1. Champs d’entrée de la fonction Obtenir le résumé de l’interface
    Nom de champ Description Type de données
    Site Site réseau associé à l’interface réseau. Référence.Site réseau
    Rack Rack associé à l’interface réseau. Référence.Équipement de télécommunications
    Équipement Équipement associé à l’interface réseau. Référence.Équipement de télécommunications
    Disponibilité
    État de l’actif réseau. Vous pouvez en sélectionner une parmi les options suivantes :
    • Disponible
    • Utilisé
    • Réservé
    • Partagé
    		 Choix
    Modèle Modèle de connexion physique associé à l’interface réseau. Référence.Modèle de connexion physique
    Type Code de type défini par l’utilisateur facultatif que vous utilisez pour catégoriser les types des différentes entités ou ressources réseau. Valeur Reference.TRF
    Rôle Code de rôle facultatif défini par l’utilisateur que vous utilisez pour catégoriser les rôles ou les objectifs des différentes entités ou ressources du réseau. Valeur Reference.TRF
    Fonction Code de fonction facultatif défini par l’utilisateur que vous utilisez pour catégoriser les fonctions des différentes entités ou ressources réseau. Valeur Reference.TRF
    Si plusieurs enregistrements sont trouvés pour l'action Option permettant de renvoyer le type de sortie lorsque plusieurs enregistrements sont trouvés. Vous pouvez sélectionner Renvoyer uniquement le premier enregistrement de la liste pour renvoyer le premier enregistrement réseau d’interface. Choix

    Pour en savoir plus sur les types de données variables, consultez Variables de données d’entrée et de sortie de Concepteur de flux.

    Sortie

    Le tableau suivant répertorie les informations relatives à la sortie de la fonction.

    Tableau 2. Sortie de la fonction
    Nom Description Type de données
    Interfaces disponibles Renvoie la liste des sys_id des interfaces réseau disponibles. Array.String
    Interfaces connectées Renvoie la liste des sys_id des interfaces réseau connectées aux autres actifs réseau. Array.String
    Connexions physiques Renvoie la liste des sys_id des connexions physiques. Array.String

    Exemple

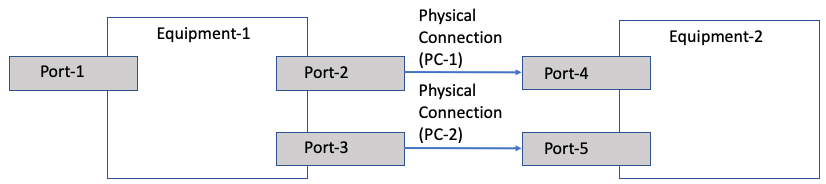

    Si l’entrée est transmise en tant qu’équipement-1 comme illustré dans l’exemple suivant où les ports-1, les ports-2 et les ports-3 sont connectés à l’équipement-1, les ports 4 et 5 sont connectés à l’équipement-2, la connexion physique-1 entre les ports-2 et les ports-4, et les connexions physiques-2 entre les ports-3 et les ports-5. Ensuite , le résultat est le suivant :
    • Interface disponible : Port-1
    • Interfaces connectées : Port-2 et Port-3
    • Connexions physiques - PC-1 et PC-2
    Infographie affichant les connexions à partir de l’action Obtenir un résumé de l’interface. Pour la description textuelle, reportez-vous à l’exemple de description qui suit.

    Si vous sélectionnez l’action Si plusieurs enregistrements sont trouvés comme Renvoyer uniquement le premier enregistrement, elle renvoie respectivement les ports 1, 2 et PC-1.
