Affiner des modèles à l'aide de la détection basée sur le trafic

Rversion finale: Yokohama

Mis à jour 30 janv. 2025

4 minutes de lecture

Comme alternative à la personnalisation du modèle du côté du concepteur de modèle, améliorez les modèles existants pour que Mappage des services puisse les utiliser pour rechercher les connexions des éléments de configuration (CI) précédemment trouvées à l'aide de la détection basée sur le trafic.

Avant de commencer

Rôle requis : pd_admin

Une connaissance de base de la programmation est souhaitée.

Pourquoi et quand exécuter cette tâche

Mappage des services peut détecter et mapper les éléments de configuration (CI) suivant leurs connexions basées sur le trafic. Cette méthode est appelée mappage basé sur le trafic et complète le mappage basé sur les modèles.

À l'aide de la détection basée sur le trafic, Mappage des services peut détecter une connexion de CI importante. Dans ce cas, vous pouvez vous assurer que cette connexion est toujours trouvée pour tous les CI appartenant au même type de CI. Pour ce faire, vous modifiez le modèle utilisé pour détecter les CI de ce type de CI. Un modèle est une séquence de commandes dont l'objectif est de détecter les attributs d'un CI et de ses connexions sortantes.

Vous pouvez rechercher des fichiers de configuration de CI pour localiser les données trouvées à l'aide de la détection basée sur le trafic, par exemple l'adresse IP et le port. S'il existe des fichiers de configuration contenant ces données, vous créez une étape de modèle pour analyser ce fichier. La prochaine fois que Mappage des services détectera ce CI à l'aide du modèle modifié, il extraira les informations sur cette connexion directement à partir du fichier de configuration.

Procédure

Accédez à la Mappage des services > Services > Services d'application.
Cliquez sur Afficher la carte à côté de l’instance de service pertinente.
Cliquez avec le bouton droit sur le CI pertinent.

Sélectionnez Afficher les connexions basées sur le trafic.

La liste des connexions basées sur le trafic affiche les informations suivantes :

Tableau 1. Liste des connexions basées sur le trafic (lorsque la détection basée sur Intelligence prédictive est désactivée)
Champ	Description
Adresse IP	L'adresse IP de l'application connectée au CI sélectionné.
Port	Le port du CI sélectionné qui est utilisé pour communiquer avec l'autre application.
Processus	L'ID du processus dans le CI sélectionné.
Déjà sur la carte	Oui : si cette connexion s'affiche sur la carte. Non , si cette connexion ne fait pas partie de l’instance de service et n’est pas sur la carte.
Décision du système	Le paramètre définit si Mappage des services conserve la connexion basée sur le trafic détectée ou la supprime. La valeur provient de l'algorithme qu'utilise Mappage des services.
Décision de l'utilisateur	(Facultatif) Le paramètre remplace le paramètre de décision du système, qui définit si Mappage des services conserve la connexion basée sur le trafic détectée ou la supprime. Par exemple, si le paramètre de décision du système pour une connexion est défini sur Respecter et que vous souhaitez supprimer cette connexion, sélectionnez `Supprimer`.

Remarque :

Il est possible que vous voyiez les connexions basées sur le trafic sur la carte, mais que la liste des connexions basées sur le trafic ne les affiche pas. Cela se produit pour les connexions qui ont été supprimées de la table Connexion TCP [cmdb_tcp] il y a moins de trois jours.

Double-cliquez sur la connexion que vous souhaitez utiliser pour créer une étape de modèle.
S'il existe plusieurs modèles utilisés pour détecter ce CI, sélectionnez le modèle pour lequel vous souhaitez créer l'étape, puis cliquez sur OK.

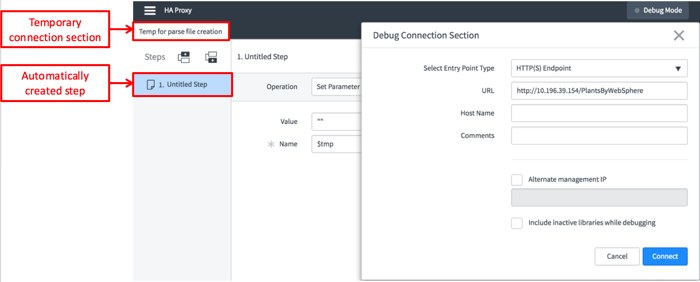

Le concepteur de modèle crée une section de connexion temporaire pour ce modèle avec une nouvelle étape.

La fenêtre Section de connexion de débogage s'affiche avec certains champs renseignés automatiquement.
Cliquez sur Connecter.

Le mode Déboguer est activé.
La fenêtre Assistant de recherche s'ouvre.
Recherchez les fichiers de configuration de CI pour les données reçues à l'aide de la détection basée sur le trafic :

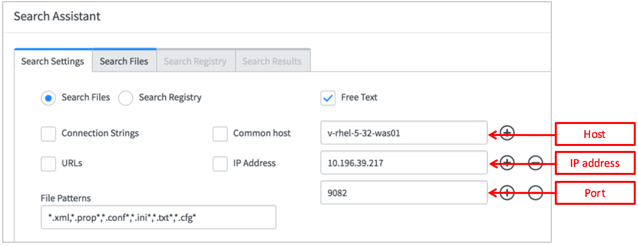

1. Sous Texte libre, examinez les données renseignées automatiquement à partir de la liste Connexions basées sur le trafic.

  Le champ Modèles de fichiers affiche les types de fichiers dans lesquels le concepteur de modèle effectue la recherche.
2. Cliquez sur l'onglet Rechercher des fichiers et examinez les fichiers.
  Si nécessaire, vous pouvez supprimer les fichiers non pertinents de la recherche en cliquant sur l'icône Moins.
3. Cliquez sur Rechercher.

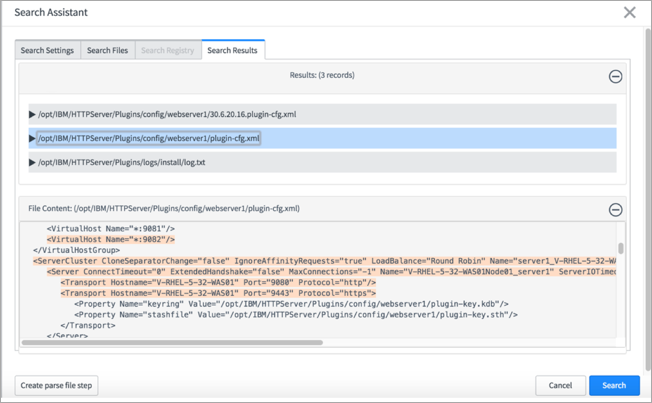

  Une fois la recherche terminée, l'onglet Résultat de recherche s'ouvre avec la liste des fichiers dans lesquels des critères de recherche ont été trouvés.
Créez une étape de modèle pour analyser le fichier de configuration contenant des informations sur la connexion :
1. Dans l'onglet Résultat de recherche, cliquez sur l'un des fichiers et examinez les données de connexion trouvées dans ce fichier.
2. Attendez que le contenu du fichier se charge et sélectionnez l'entrée pertinente sous le nom du fichier :
3. Pour utiliser ces données afin de créer l'étape de modèle, cliquez sur Créer une étape d'analyse de fichier.

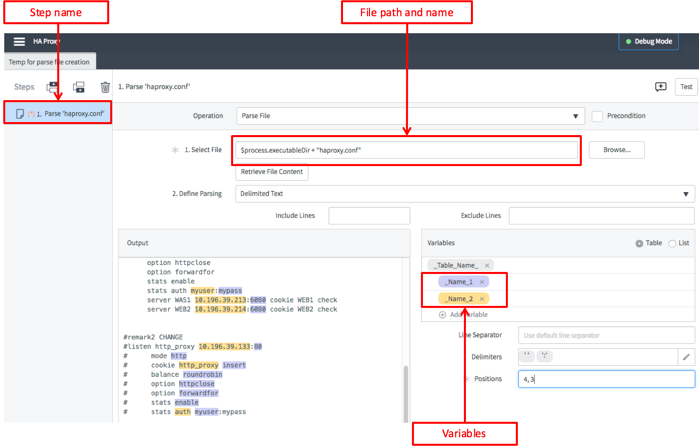

  Le concepteur de modèle affiche la nouvelle étape avec l'opération Analyser le fichier. Il affecte automatiquement à cette étape le nom au format suivant : Analyse <nom du fichier>.

  Le concepteur de modèle définit automatiquement le nom et le chemin d'accès du fichier, ainsi que la stratégie d'analyse de l'étape. Il crée également des variables qui contiennent les données que vous avez recherchées. S'il existe une variable qui contient le chemin d'accès du fichier, le concepteur de modèle saisit cette variable pour le chemin d'accès.
4. Facultatif : Si nécessaire, vous pouvez modifier la stratégie d'analyse.
5. Renommez la section pour indiquer un nom significatif, par exemple Détecter la connexion du client proxy HA.
  Ou
  Copiez et collez l'étape dans la section de connexion pertinente.
Terminez la modification du modèle comme décrit dans Finaliser un modèle.
