Discovery collecte des informations sur les réseaux de zone de stockage à partir d’équipements spécialisés, tels que des baies de stockage et des commutateurs Fibre Channel (FC), et crée des références spécifiques entre les tables du schéma SAN.
Schéma SAN ServiceNow

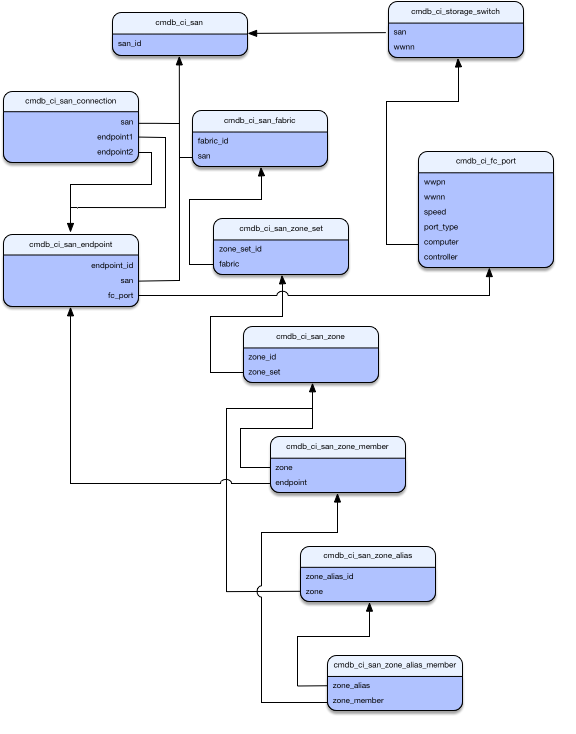

Ce diagramme montre les tables du schéma SAN et les références par défaut définies entre elles.
Exemple de stockage SAN à chemins d’accès multiples

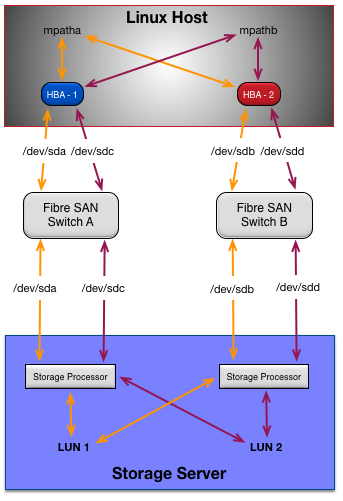

Ce diagramme illustre la relation entre les volumes de stockage SAN et un ordinateur hôte. Le stockage accessible à l’hôte Linux se compose de deux disques Fibre Channel (FC) physiques, mpatha et mpathb, connectés à l’hôte via un SAN FC à chemins multiples. Les deux adaptateurs HBA de l’interface hôte sont connectés par deux câbles à fibre optique chacun à des commutateurs FC séparés pour une capacité de basculement. Les commutateurs de matrice FC sont connectés à deux processeurs de stockage FC sur le serveur de stockage. Dans cet exemple, chaque processeur de stockage est connecté à la LUN 1 et à la LUN 2 du volume de stockage.
