Exemples de détection de stockage

Discovery crée des éléments de configuration (CI) et des relations CI pour les composants de stockage physiques et logiques attachés directement aux serveurs d'applications et de base de données ou par un commutateur de type Fibre Channel dans une configuration multipath.

Stockage en attachement direct (DAS)

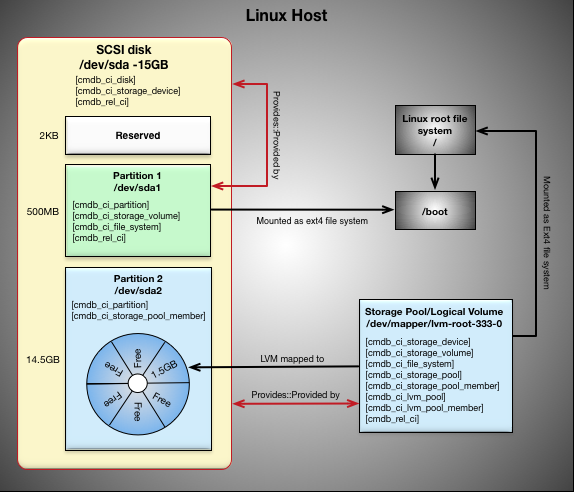

Dans cet exemple de stockage en attachement direct (DAS), un lecteur SCSI avec deux partitions, /dev/sda1 et /dev/sda2, est connecté à un hôte Linux. La partition /dev/sda1 est démarrable et prend en charge le logiciel système. La partition /dev/sda2 contient un volume logique configuré en tant que pool de stockage et monté sur le système de fichiers racine Linux par LVM (Logical Volume Management). Le pool de stockage utilise seulement 1,5 Go de la partition, ce qui laisse 13 Go de stockage disponible pour des volumes logiques supplémentaires.

Figure 1. Exemple de stockage DAS

Tableau 1. CI et relations créés pour le stockage DAS

Élément de configuration	Description	Tables	Référence et relations clés
/dev/sda	Appareil de stockage physique SCSI	[cmdb_ci_disk] [cmdb_ci_storage_device] [cmdb_rel_ci]	[cmdb_rel_ci] Fournit : /dev/sda Fourni par :/dev/sda1
			[cmdb_rel_ci] Fournit : /dev/sda Fourni par :/dev/mapper/lvm-root-333-0
/dev/sda1	Partition 1 sur l'appareil de stockage SCSI	[cmdb_ci_partition] [cmdb_ci_storage_volume] [cmdb_ci_file_system] [cmdb_rel_ci]	[cmdb_ci_file_system] Point de montage : /boot Système de fichiers : Ext4
			[cmdb_rel_ci] Fournit : /dev/sda Fourni par :/dev/sda1
/dev/sda2	Partition 2 sur l'appareil de stockage SCSI	[cmdb_ci_partition] [cmdb_ci_storage_pool_member]	[cmdb_ci_storage_pool_member] Pool : /dev/mapper/lvm-root-333-0 Stockage : /dev/sda2
/dev/mapper/lvm-root-333-0	Volume logique Linux, mappé avec LVM à une partition de stockage de disque physique.	[cmdb_ci_storage_device] [cmdb_ci_storage_volume] [cmdb_ci_file_system] [cmdb_ci_storage_pool] [cmdb_ci_storage_pool_member] [cmdb_ci_lvm_pool] [cmdb_ci_lvm_pool_member][cmdb_rel_ci]	[cmdb_ci_file_system] Point de montage : / Système de fichiers : Ext4
			[cmdb_rel_ci] Fournit : /dev/sda Fourni par :/dev/mapper/lvm-root-333-0
			[cmdb_ci_storage_pool_member] Pool : /dev/mapper/lvm-root-333-0 Stockage : /dev/sda2

Stockage FC multipath

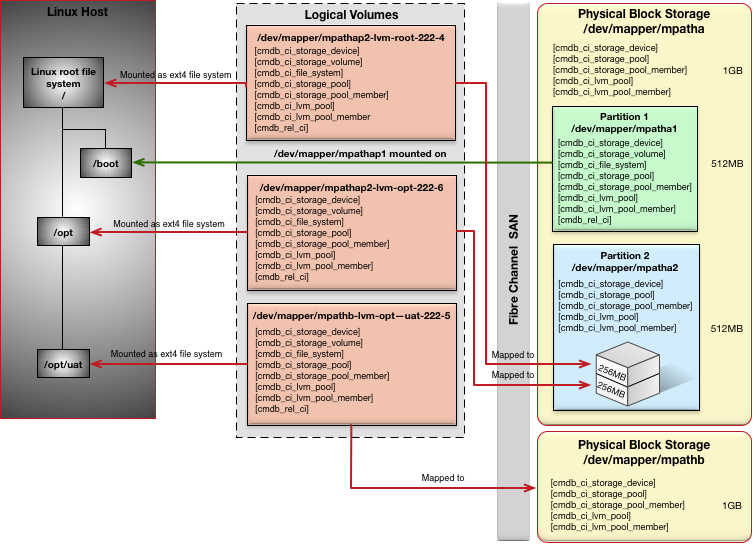

Dans cet exemple de réseau SAN Fibre Channel, deux appareils de stockage physiques, mpatha et mpathb, sont connectés à un hôte Linux via des commutateurs FC, qui fournissent des options de basculement. Le lecteur mpatha contient deux partitions, mpatha1 et mpatha2. La première partition est directement montée sur /boot sur l'hôte Linux. Trois volumes logiques sont mappés à la partition mpatha2 et à l'appareil physique mpathb. Les volumes logiques sont montés en tant que systèmes de fichiers Ext4 dans des dossiers de la structure racine Linux. Cet exemple montre les CI que Discovery gère pour chaque composant ainsi que les points de montage des volumes logiques sur l'hôte Linux.

Figure 2. Exemple de stockage Fibre Channel multipath

Détails des commutateurs de type FC

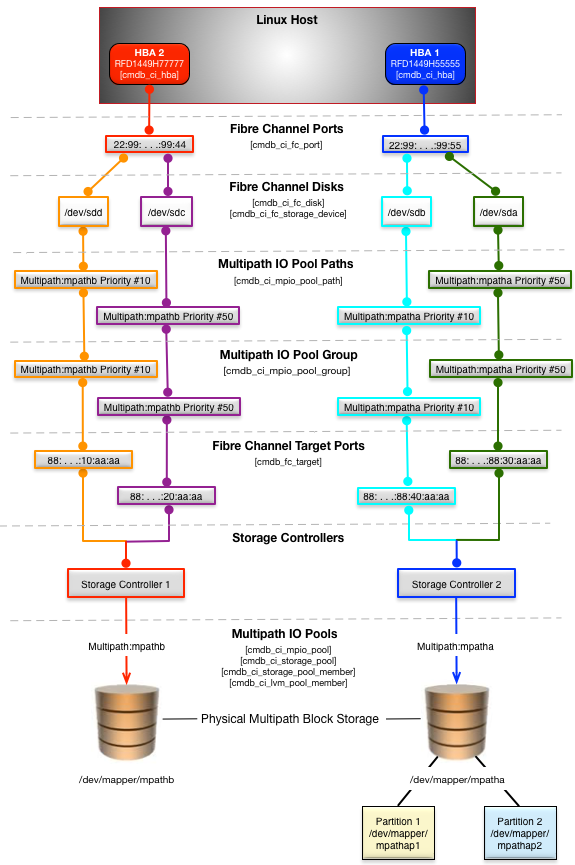

Discovery crée des CI pour les sous-composants logiques des environnements NAS et SAN, tels que les disques Fibre Channel et les composants de pool, ainsi que pour les adaptateurs de bus hôte (HBA) et le stockage de bloc physique. Dans les environnements multipath, Discovery crée des relations CI au sein des commutateurs de type FC qui connectent l'hôte Linux aux appareils de stockage physiques. Dans ce diagramme, les ensembles fibre optique présentent des chemins redondants que l'environnement SAN peut utiliser pour le basculement en cas d'échec des connexions.

Figure 3. Chemins redondants des ensembles fibre optique
