Utilisation des graphiques d’Application Insights
Affichez les mesures de performances clés pour votre instance à l’aide de Analyses des applications graphiques.
Analyses des applications fournit des données de séries chronologiques dans une collection de graphiques qui vous aident à visualiser les performances et l’intégrité de votre instance. Les graphiques sont automatiquement actualisés toutes les cinq minutes.
Graphiques de vue d’ensemble

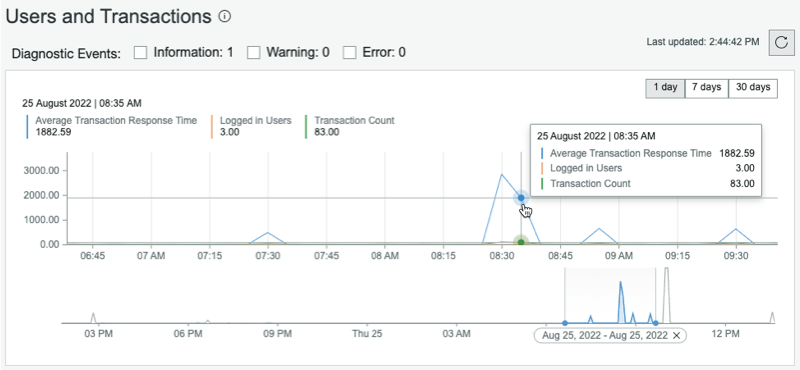

Vous pouvez afficher un résumé de l’intégrité et des performances globales de votre instance dans l’onglet Vue d’ensemble . Il fournit une vue agrégée au niveau de l’instance en combinant les mesures des onglets Événements, File d’attente ECC et Informations sur la session .
Utilisez les graphiques de vue d’ensemble pour effectuer les actions suivantes :
- Analysez les performances des mesures au fil du temps, individuellement et les unes par rapport aux autres.
- Affichez les tendances ou les schémas entre différents ensembles de données en superposant les mesures et les événements de diagnostic.
- Surveillez étroitement et de manière proactive l’instance lors de l’exécution d’une activité importante telle qu’une mise à jour du système ou pendant les périodes de trafic utilisateur important.
- Superposez les événements de diagnostic pour vous aider à déterminer la causalité et la corrélation.
- Comparez les mesures ou concentrez-vous sur une mesure spécifique en sélectionnant les lignes de graphique à afficher dans la légende au-dessus du graphique.
- Modifiez la période en sélectionnant une autre plage de jours dans le sélecteur de dates. La valeur par défaut est 1 jour, mais vous pouvez également modifier la période sur 7 jours ou 30 jours.
- Affichez les détails de toutes les mesures à un moment donné en pointant votre curseur n’importe où sur le graphique.
Pour afficher les détails au niveau du nœud d’une mesure, pointez votre curseur et sélectionnez un point de données. Le graphique détaillé correspondant dans l’onglet Événements, File d’attente ECC ou Informations sur la session s’affiche.
- Réduisez la plage horaire en sélectionnant le côté gauche ou droit de la chronologie sous le graphique et en la faisant glisser. Décalez la plage horaire en faisant glisser cette vue le long de l’axe.
Graphiques détaillés

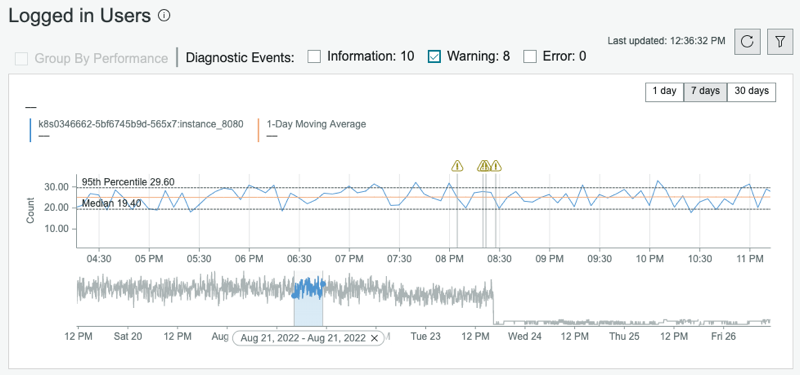

Chaque graphique des onglets Événements, File d’attente ECC et Informations sur la session fournit une vue détaillée des mesures pour un ou plusieurs nœuds.
Utilisez les graphiques détaillés pour effectuer les actions suivantes :
- Comparer une mesure spécifique à la médiane, à la moyenne mobile sur 1 jour ou à la valeur du 95e centile
- Affichez des tendances ou des schémas en superposant des mesures et des événements de diagnostic
- Déterminer si la dégradation des performances se produit sur un nœud ou sur tous les nœuds
- Affichez des statistiques détaillées pour chaque nœud afin de surveiller l’intégrité du système au fil du temps
Les graphiques détaillés incluent les mêmes contrôles que les graphiques de vue d’ensemble, mais fournissent des fonctionnalités supplémentaires.
- Consultez les tendances, les problèmes et l’intégrité du système pour les nœuds et les agents ayant des valeurs de performances similaires en sélectionnant Grouper par performance. S’il y a sept lignes ou plus sur le graphique, cette option est sélectionnée par défaut.
- Superposez les événements de diagnostic pour vous aider à déterminer la causalité et la corrélation.
- Ajoutez un filtre personnalisé pour afficher les données de nœuds spécifiques. Par exemple, affichez le temps de transaction moyen pour les nœuds dont l’état est En ligne.
- Comparez les performances de différents nœuds à la moyenne de déplacement sur 1 jour en sélectionnant les lignes de graphique à afficher dans la légende au-dessus du graphique.
La ligne de moyenne de déplacement sur 1 jour représente la valeur moyenne sur tous les nœuds sur une journée.
- Modifiez la période en sélectionnant une autre plage de jours dans le sélecteur de dates. La valeur par défaut est 1 jour, mais vous pouvez également modifier la période sur 7 jours ou 30 jours.
- Affichez les détails d’un agent ou d’un nœud en pointant votre curseur n’importe où sur le graphique.
Comparez la mesure aux lignes horizontales suivantes sur le graphique :
- Médiane : valeur médiane.
- 95e centile : valeur du 95e centile. Une mesure avec un point de données au-dessus de cette ligne est probablement une source de préoccupation.
Affichez une liste des événements ou des transactions associés dans un délai de 10 minutes en pointant votre curseur et en sélectionnant un point de données.
- Réduisez la plage horaire en sélectionnant le côté gauche ou droit de la chronologie sous le graphique et en la faisant glisser. Décalez la plage horaire en faisant glisser cette vue le long de l’axe.
Les valeurs médianes, moyennes et du 95e centile de chaque nœud sont affichées dans le tableau sous le graphique détaillé.
- Pour trier les enregistrements de la liste, sélectionnez l’en-tête de colonne.
- Pour filtrer la liste à l’aide d’une valeur d’un champ, cliquez avec le bouton droit dans le champ, puis sélectionnez Afficher la correspondance ou Filtrer.
- Pour regrouper les enregistrements de la liste par étiquette, sélectionnez le menu Options de colonne, puis Grouper par.
- Pour filtrer les enregistrements de la liste, sélectionnez le menu Options de colonne, puis sélectionnez Filtrer. Entrez une condition et une valeur.
