Explorer Modélisation et visualisation d'entreprise dans le Espace de travail EA
La Modélisation et visualisation d'entreprise fonctionnalité de Espace de travail EA vous aide avec des capacités de création de diagrammes et de modélisation et vous permet de modéliser l’état futur de votre informatique et sa relation avec le paysage professionnel.
Vous pouvez utiliser la Modélisation et visualisation d'entreprise fonctionnalité [com.snc.apm_modelling_tool] pour Espace de travail EA créer des diagrammes pour la hiérarchie de vos applications et les associer à des artefacts architecturaux. Ces diagrammes permettent aux décideurs de prendre des décisions éclairées.
La création de diagrammes pour la hiérarchie de vos applications vous aide à :
- Représentation visuelle : les diagrammes et les modèles fournissent une représentation visuelle des structures, des processus et des relations complexes de l’entreprise. Cette représentation visuelle aide les personnes concernées, y compris les dirigeants et le service informatique, à comprendre les complexités de l’organisation.
- Communication efficace : les diagrammes servent de langage commun qui comble le fossé entre les parties prenantes techniques et non techniques. Ils permettent une communication et une collaboration efficaces entre les différentes équipes et départements d’une organisation.
- Amélioration de la prise de décision : les capacités de création de diagrammes et de modélisation permettent aux décideurs de prendre des décisions éclairées. Ils peuvent évaluer l’impact des changements proposés, évaluer différents scénarios et identifier les risques potentiels avant de mettre en œuvre des stratégies ou des projets.
- Alignement avec les objectifs business : les diagrammes et les modèles vous aident à aligner vos initiatives informatiques sur les objectifs business globaux. Ils fournissent une vue globale de l’entreprise et confirment que les investissements informatiques sont stratégiquement alignés sur les objectifs de l’entreprise.
- Gestion des changements : les fonctionnalités de modélisation facilitent la gestion des changements en illustrant l’impact des changements sur l’ensemble de l’entreprise. Cela permet de planifier et d’exécuter des transformations qui se déroulent sans heurts et avec un minimum de perturbations.
- Conformité réglementaire et de gouvernance : de nombreux organismes de réglementation et de normalisation exigent une documentation et le respect des directives architecturales. La modélisation vous aide à vérifier la conformité et la gouvernance en fournissant un cadre de travail structuré pour la gestion des artefacts architecturaux.
- Efficacité et réduction des coûts : en identifiant les redondances, en optimisant les processus et en rationalisant les opérations, la modélisation et la création de diagrammes peuvent entraîner des réductions de coûts et des améliorations de l’efficacité opérationnelle.
Installation de l’application Modélisation et visualisation d'entreprise
Vous pouvez installer le Modélisation et visualisation d'entreprise [com.snc.apm_modelling_tool] à partir du ServiceNow Store fichier .

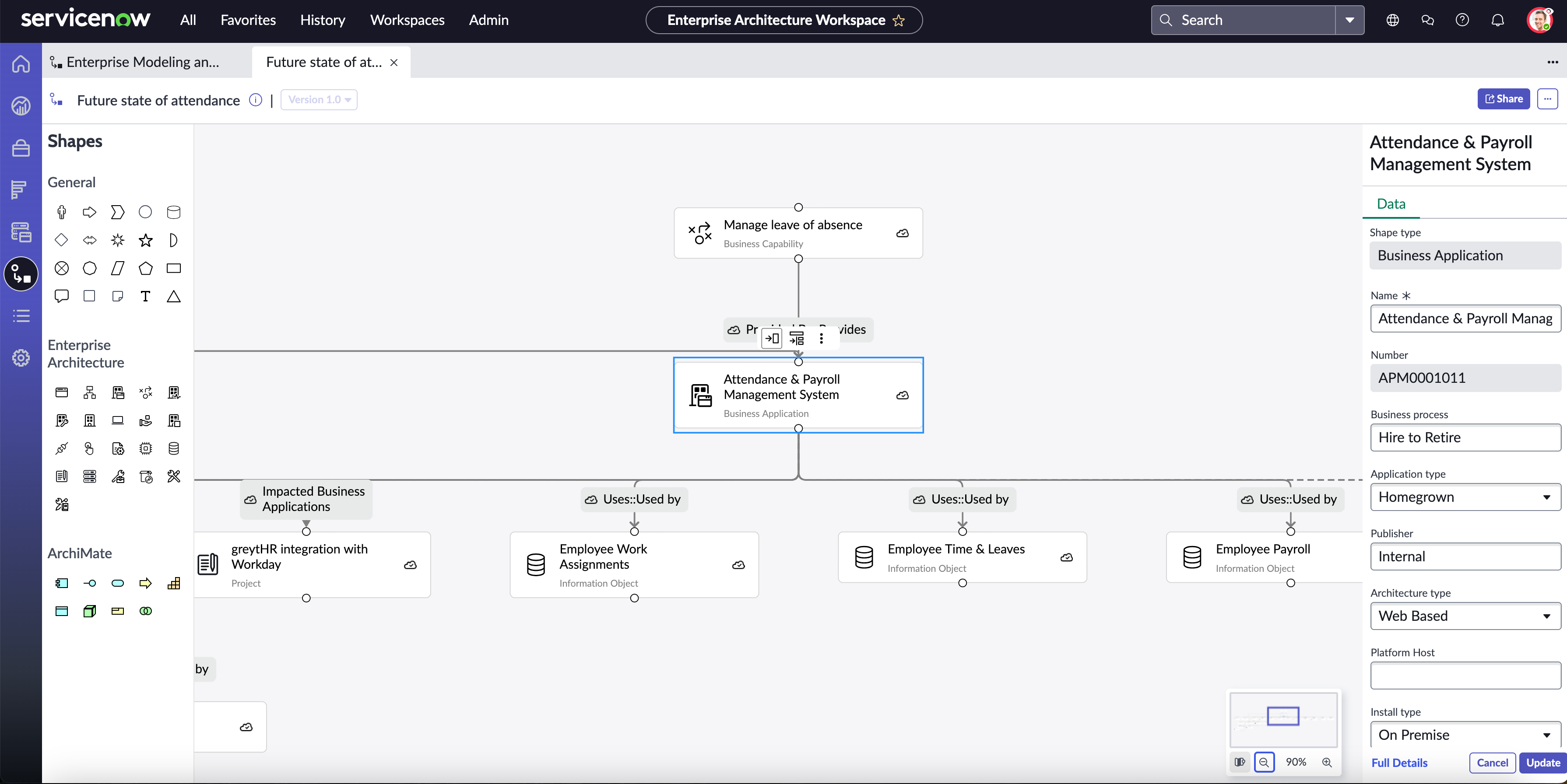

Utilisation de diagrammes

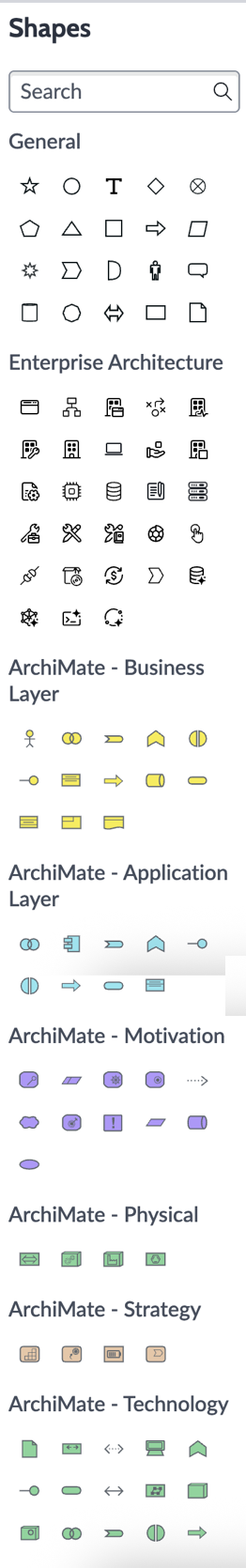

- Formes : cette section vous permet d’utiliser différents types de formes pour créer un diagramme. Les formes disponibles sont :
- Formes générales
- Formes d’architecture d’entreprise
- Formes ArchiMate® (ArchiMate est une marque déposée de The Open Group)
Vous pouvez ajouter une forme au canevas en sélectionnant la forme ou en la faisant glisser de la palette Formes vers le canevas.
Vous pouvez également ajuster la taille des formes en sélectionnant une forme, puis en faisant glisser l’une de ses arêtes ou poignées d’angle. Tirer vers l’extérieur augmente les dimensions de la forme, tandis que faire glisser vers l’intérieur réduit sa taille.
- Étiquettes Lignes de connecteur : sélectionnez une ligne de connecteur entre les formes d’un diagramme pour ajouter une étiquette pour la ligne de connecteur en sélectionnant l’icône Sélectionner pour ajouter du texte .

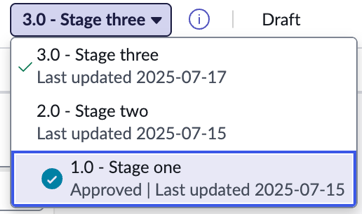

- Version : ce champ vous permet d’afficher et d’ouvrir une autre version du diagramme.
- Afficher les détails : utilisez cette option pour afficher les détails spécifiques à la version de votre diagramme, tels que l’étiquette de la version, la description et le jour de déploiement planifié.

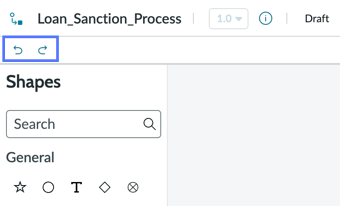

- Annuler et Rétablir : utilisez cette option pour rétablir ou rétablir les modifications récentes apportées à un diagramme. Vous pouvez également utiliser les raccourcis clavier pour effectuer l’action Annuler et Rétablir.
- Partager : utilisez cette option pour partager le diagramme avec vos pairs.
- Valider les modifications : utilisez cette option pour synchroniser le diagramme avec le référentiel. Cette option n’est disponible que lorsque le diagramme est approuvé.
- Enregistrer en tant que nouvelle version : utilisez cette option pour créer une version du diagramme dans le même artefact.
- Dupliquer : utilisez cette option pour dupliquer un diagramme existant et l’enregistrer en tant que nouvel artefact.

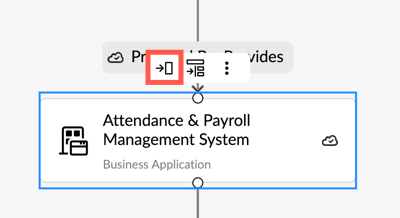

- Ouvrir le panneau latéral : sélectionnez une forme dans le diagramme pour afficher cette option. Utilisez cette option pour ouvrir les détails de l’objet sélectionné dans un panneau latéral. Si la forme est connectée à un élément ServiceNow existant, les détails sont extraits de la base de données et affichés dans le panneau latéral. Mettez à jour les détails selon vos besoins. Vous pouvez sélectionner le lien Détails complets pour ouvrir le formulaire complet.

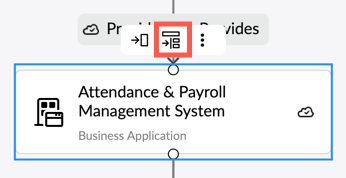

- Ajouter des enregistrements connexes : sélectionnez une forme dans le diagramme pour afficher cette option. Utilisez cette option pour extraire et ajouter les objets et leurs relations par rapport à l’objet sélectionné.

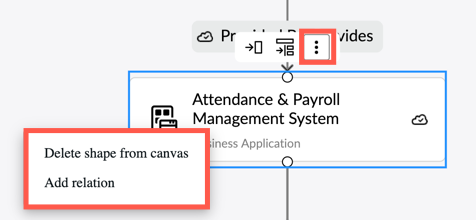

- Plus d’actions : sélectionnez le menu à trois points pour afficher les options suivantes :
- Supprimez la forme du canevas pour supprimer la forme sélectionnée du canevas.
- Ajoutez une relation pour ajouter des relations avec une référence à l’objet sélectionné.
