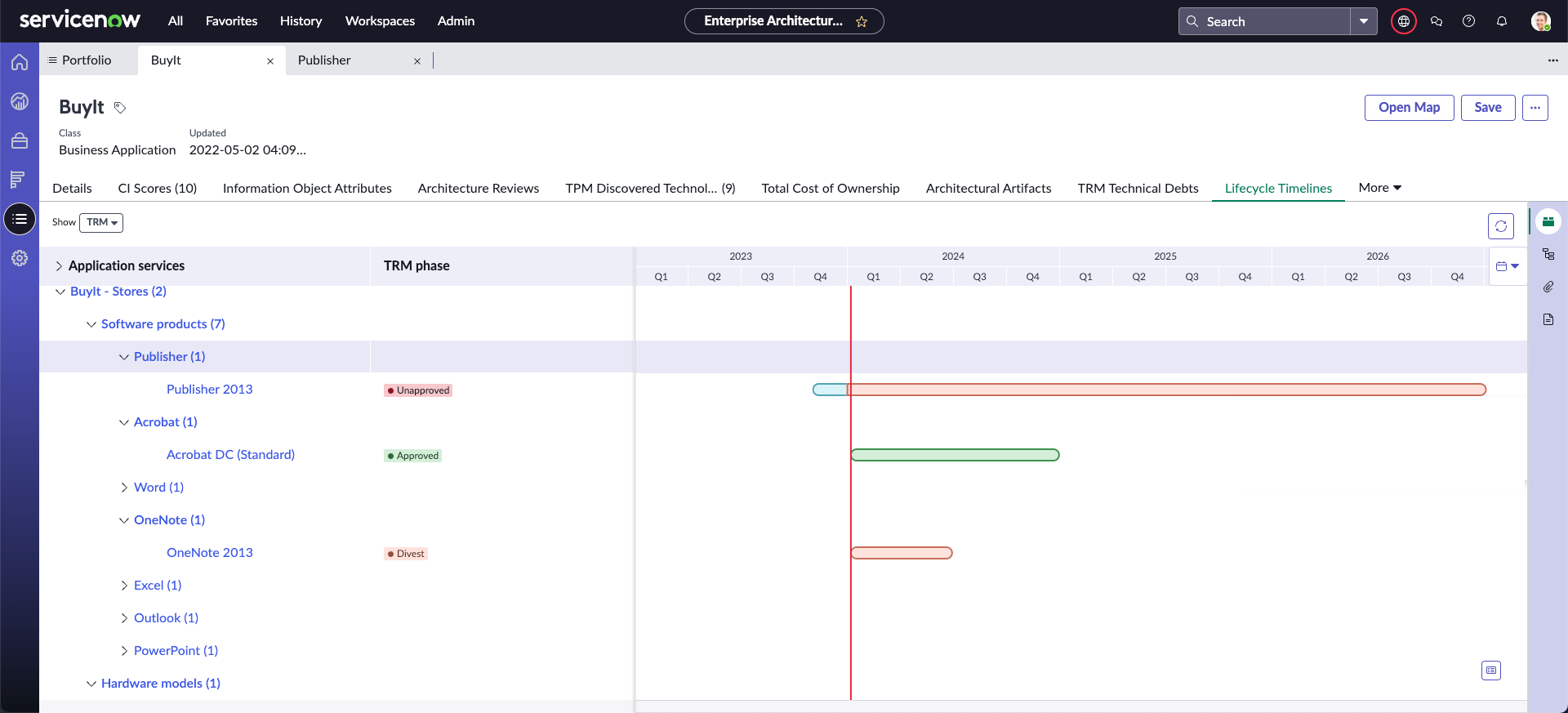

Chronologies du cycle de vie TRM sur le diagramme de Gantt
Pour Technology Reference Model (TRM), les services d’application (modèles matériels et produits logiciels) sont affichés dans une structure hiérarchique, similaire à la vue TPM. Les chronologies de cycle de vie correspondantes des services d’application s’affichent sous forme de barres sur le diagramme de Gantt. Il affiche également les données des cycles de vie avec des versions génériques. La version générique TRM se termine par un « * ».
Dans TRM View, les cycles de vie ne sont pas agrégés aux services d’application ou aux applications d’entreprise.
- Phase TRM
- Date de début
- Date de fin
Vous pouvez pointer vers une barre individuelle dans le diagramme de Gantt pour afficher les informations de phase.
La colonne Services d’application est renseignée à partir de la table Technologie TPM détectée (sn_apm_tpm_discovered_technology).
État de phase TRM
La TRM vue affiche également l’état des TRM phases des produits logiciels ou des modèles matériels. La TRM colonne de phase est renseignée à partir de la table Cycle de vie du produit TRM (sn_apm_trm_standards_product_lifecycle).
Si aucune donnée sur le cycle de vie du produit n’est TRM disponible pour un service d’application, la phase de ce service s’affiche TRM comme Non évaluée.
De plus, si une phase de TRM produit n’a pas la case à cocher Production approuvée () sélectionnée, la colonne Phase TRM affiche l’état du service d’application dont cette TRM phase est définie sur Non approuvé. Pour plus d’informations sur l’approbation d’une TRM phase, reportez-vous à la section Ajouter ou modifier une phase TRM.
La phase du service d’application s’affiche uniquement lorsque la TRM phase est marquée comme approuvée en production et que la date de début de la phase est déjà passée TRM . Par exemple, la phase Divest est marquée comme approuvée pour la TRM production et a une date de début du 01-12-2023. La date actuelle est le 10-12-2023. Dans un tel scénario, tous les services d’application associés à la TRM phase voient leur état de phase Désinvestir dans la colonne de phase TRM.
Si vous avez des TRM produits qui ne sont pas alignés sur TRM les phases et les normes, une TRM dette technique est créée dans la table Dette technique TRM (sn_apm_trm_standards_technical_debt). TRM Les dettes techniques sont créées à deux niveaux. Le tableau ci-après contient des informations sur TRM les dettes techniques et les niveaux associés.
| Produit TRM | Phase TRM | Niveau TRM | Motif | Explication |
|---|---|---|---|---|
| Non applicable | Non applicable | Produit | Le logiciel n’est pas défini dans TRM. | TRM Le produit n’est pas disponible. |
| TRM Nom de produit | TRM Phase de produit | Produit | Le logiciel n’est pas approuvé pour la production. | TRM Le produit n’est pas approuvé pour la production. |
| TRM Nom de produit | Non applicable | Cycle de vie du produit | La version du logiciel n’est pas définie dans le cycle de vie du TRM produit. | Aucun cycle de vie n’est TRM disponible pour le TRM produit. |
| TRM Nom de produit | Non applicable | Cycle de vie du produit | La version du logiciel n’est pas définie dans le cycle de vie du TRM produit. | TRM Le cycle de vie avec les informations sur la version complète n’est pas disponible. |
| TRM Nom de produit | Non applicable | Cycle de vie du produit | La version du logiciel n’est pas définie dans le cycle de vie du TRM produit. | TRM Le cycle de vie avec les informations sur la version n’est pas disponible. |
| TRM Nom de produit | Non applicable | Cycle de vie du produit | La version du logiciel n’est pas définie dans le cycle de vie du TRM produit. | TRM Le cycle de vie avec les informations sur la version n’est pas disponible. |
| TRM Nom de produit | Phase de cycle de vie | Cycle de vie du produit | La version du logiciel n’est pas approuvée pour la production. | TRM Le cycle de vie avec des informations sur la version complète n’est pas approuvé pour la production. |
| TRM Nom de produit | Non applicable | Cycle de vie du produit | La version du logiciel n’est pas approuvée pour la production. | TRM Le cycle de vie avec la version complète n’est pas disponible pour la date actuelle. |
| TRM Nom de produit | Phase de cycle de vie | Cycle de vie du produit | La version du logiciel n’est pas approuvée pour la production. | TRM Le cycle de vie avec des informations sur la version et l’édition n’est pas approuvé pour la production. |
Vous pouvez planifier la Populate TRM technical debts in the EA Workspace tâche pour mettre à jour les TRM données de dette technique dans le Espace de travail EA. Pour plus d'informations, consultez ../../task/eaw-task/eaw-run-job-trm-tech-debts.html.
Logique de calcul de la date de fin du cycle de vie
La saisie d’une date de fin n’est pas requise lors de la création d’un TRM cycle de vie de produit.
Pour chaque TRM phase du cycle de vie, la date de fin d’une phase est la date de début de la phase suivante. Par exemple, le service d’application A comporte deux TRM phases : Désinvestissement et Approuvé avec contraintes. La date de début de la phase de cession est le 01-12-2023 et la date de début de la phase Approuvé avec des contraintes est le 30-12-2023. Aucune date de fin de phase n’a été mentionnée pour la phase de cession . Dans un tel scénario, la date de fin de la phase de désinvestissement est considérée comme le 30-12-2023. Un message d’erreur s’affiche si les dates de cycle de vie du produit se chevauchent.
Pour la dernière phase, la date de fin est calculée en ajoutant la valeur d’heure définie dans la propriété sn_apm.endRangeofTPMLifecycle système à la date actuelle. Par exemple, nous sommes aujourd’hui le 01-12-2023 et la valeur de la date de fin telle que définie dans la propriété sn_apm.endRangeofTPMLifecycle système est de trois ans à compter de la date actuelle. Ensuite, la date de fin de la phase sera le 01-12-2026.
Chronologies du service d’application
- Produits logiciels : pour les produits logiciels, les TRM valeurs Nom du produit et Version complète du produit pour ce produit logiciel particulier, telles que définies dans la table Cycle de vie de la technologie TPM (sn_apm_tpm_technology_lifecycle), doivent correspondre aux valeurs Produit TRM et Version saisies lors de la création du cycle de vie de ce TRM produit.
Ou les TRM valeurs de nom, de version et d’édition de ce produit logiciel particulier, telles que définies dans la table de cycle de vie de la technologie TPM (sn_apm_tpm_technology_lifecycle), doivent correspondre aux valeurs Produit, Version et EditionTRM saisies lors de la création du cycle de vie de ce TRM produit.
- Modèles matériels : pour les modèles matériels, la valeur de modèle matériel de produit TRM pour ce service d’application doit correspondre à la valeur de modèle matériel saisie lors de la création du cycle de TRM vie de ce service d’application.
Pour plus d’informations sur la création d’un produit TRM, reportez-vous à la section Ajouter un TRM produit dans Espace de travail de l'architecture d'entreprise.
Pour en savoir plus sur la création d’une TRM demande de cycle de vie du produit, reportez-vous à la section .
Pour plus d’informations sur l’approbation ou le rejet d’une demande de produit ou de TRM cycle de vie, reportez-vous à la section Approuver ou refuser une demande de cycle de vie de produit ou de produit TRM.
Code couleur
Les couleurs des barres de chronologie du cycle de vie TRM sont basées sur leur état de phase TRM. Pour afficher les couleurs associées à chaque état de phase TRM, sélectionnez le bouton Légende (
).
Vous pouvez également modifier les couleurs de phase TRM selon vos besoins. Pour plus d’informations sur la modification des couleurs de phase TRM existantes, reportez-vous à la section Ajouter ou modifier une phase TRM.
