Détection Hyper-V

L’application ServiceNow Découverte recherche Microsoft des hyperviseurs Hyper-V dans votre environnement.

Hyper-V est un hyperviseur développé par Microsoft qui vous permet de créer et de gérer des machines virtuelles (VM) sur un serveur physique ou un ordinateur. Il permet la virtualisation matérielle, permettant à plusieurs machines virtuelles de s’exécuter sur une seule machine physique tout en partageant les ressources matérielles sous-jacentes, telles que le processeur, la mémoire, le stockage et la mise en réseau.

Remarque :

Consultez l’article de la base de connaissances KB0687582 pour en savoir plus sur model_id et le fabricant.

Hyper-V prend en charge les fonctionnalités suivantes :

• Clustering de basculement : le basculement est géré avec le Gestionnaire du cluster de basculement.
• Migration dynamique : les ordinateurs virtuels peuvent être déplacés entre les nœuds de grappe de basculement sans être arrêtés.

Remarque :

Pour plus d’informations sur la migration de la sonde au modèle, consultez l’article de la base de connaissances KB0694477.

Versions prises en charge

Découverte est pris en charge pour ces versions d'Hyper-V Server :

• 2008
• 2012
• 2012 R2
• 2016
• 2019

Important :

La découverte d’Hyper-V en cours d’exécution sur Windows 2016 n’est prise en charge que pour les modèles. Si vous avez effectué une mise à niveau et que vous utilisez toujours des sondes et des capteurs pour Discovery, consultez l'article KB0694773 pour obtenir des instructions sur la configuration des sondes Hyper-V.

Modèles de données Hyper-V

Il existe 2 types d’Hyper-V :

• Hyper-V sur Windows serveur : ce modèle, installé en tant que rôle serveur sur Windows les serveurs, est conçu pour les entreprises ayant besoin à la fois de virtualisation et d’autres rôles serveur (par exemple : serveurs de fichiers, Active Directory, serveurs Web) sur la même machine.
• Hyper-V Server (autonome) : version gratuite et légère de Server Windows spécialement conçue pour la virtualisation. Il comprend uniquement l’hyperviseur Hyper-V et aucune interface utilisateur graphique (GUI) ni rôles de serveur supplémentaires.

Découverte prend en charge l’identification et le mappage des deux types d’environnements Hyper-V. Toutefois, les modèles de CMDB données diffèrent entre les deux types de déploiement.

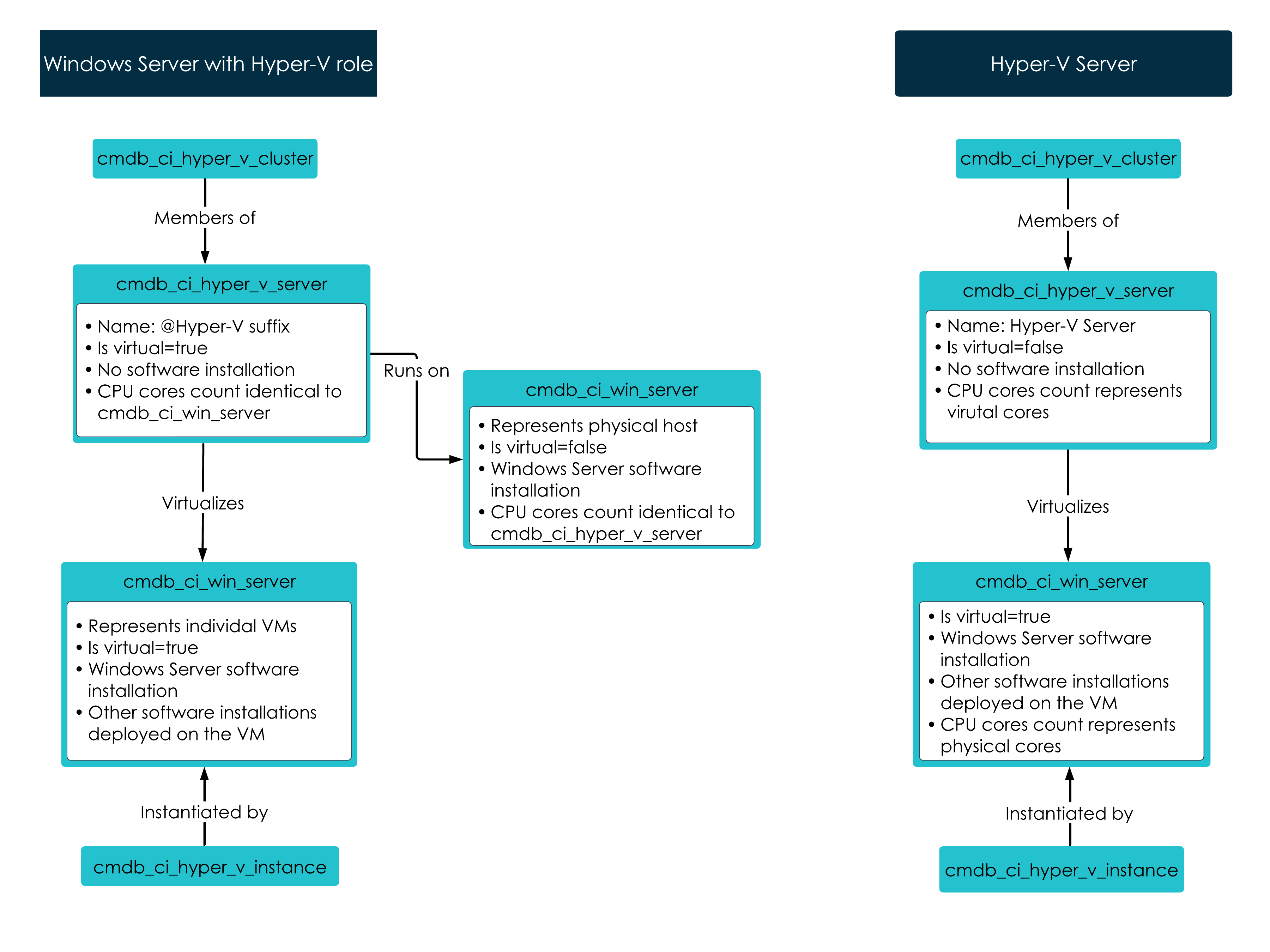

Figure 1. Exemple de Windows serveur avec rôle Hyper-V par rapport à Serveur Hyper-V (ordinateur virtuel affiché avec Windows le système d’exploitation)

Tableau 1. Comparaison entre le Windows serveur avec rôle Hyper-V et le serveur Hyper-V

Aspects clés	Windows Serveur avec rôle Hyper-V	Serveur Hyper-V
CI de serveur Hyper-V	Le nom du CI comprend le suffixe @Hyper-V Server . Par exemple : hyperv1@Hyper-V Server. Le champ Hôte Windows fait référence à la table Serveurs Windows parente, qui représente l’hôte physique du serveur Hyper-V.	Le nom du CI est le serveur Hyper-V.
La grappe Hyper-V a des membres ::Membre de la relation avec le serveur Hyper-V	Oui Table Serveur Hyper-V : A un champ virtuel défini sur vrai N’a pas d’installation de logiciel	Oui Table Serveur Hyper-V : A un champ virtuel défini sur faux N’a pas d’installation de logiciel
Le serveur Hyper-V a une relation S’exécute sur ::Exécute avec un serveur Windows	Oui La table Windows Server : Représente l’hôte physique A un champ virtuel défini sur faux A une Windows installation de logiciel de serveur	Non
Le système d’exploitation (OS) installé sur l’ordinateur virtuel a virtualisé par ::virtualise la relation avec le serveur Hyper-V	Oui La table du système d’exploitation (par exemple : Windows Server/Linux Server) : Représente les ordinateurs virtuels individuels A un champ virtuel défini sur vrai A une installation logicielle de système d’exploitation, comme Windows un serveur Linux D’autres installations logicielles sont-elles déployées sur l’ordinateur virtuel ?	Oui La table du système d’exploitation (par exemple : Windows Server/Linux Server) : A un champ virtuel défini sur vrai A une installation logicielle de système d’exploitation, comme Windows un serveur Linux D’autres installations logicielles sont-elles déployées sur l’ordinateur virtuel ?
Le système d’exploitation installé sur l’ordinateur virtuel a instancié une relation avec l’instance d’ordinateur virtuel Hyper-V	Oui	Oui
Nombre de cœurs du processeur	Est identique entre l’hôte du serveur physique Windows et le serveur Hyper-V	La table Serveurs Windows parente reflète les cœurs physiques, tandis que la table Serveur Hyper-V affiche les cœurs virtuels

Informations d'identification

Configurez les informations d’identification Windows avec les droits d’administrateur de domaine. Vous devez également activer PowerShell pour l’utilisation de serveurs et d’instances Serveur MID Hyper-V.

Classifieur, sondes et modèle

Classifieur	Sondes	Modèle
Serveur Hyper-V La classification s’applique uniquement aux serveurs Hyper-V autonomes (serveurs NE fonctionnant PAS sur Windows 2008).	Sonde de détection horizontale : lance les modèles Windows : ADM^ Windows : logiciels installés^ Hyper-V : grappe* Hyper-V : pool de ressources* Hyper-V : ordinateurs virtuels* Hyper-V : réseaux virtuels* Plusieurs autres sondes Windows s'exécutent également, par exemple Windows : identité, Windows : logiciels, etc.*	Serveur Hyper-V

*Ces sondes ne sont pas actives sur le classifieur, car Découverte elles utilisent des modèles par défaut pour ces découvertes.

^Ces sondes restent actives par défaut, même lorsqu’elles Découverte utilisent la découverte de modèle.

Pour utiliser des modèles, vérifiez que le modèle approprié est spécifié dans la sonde de modèle horizontal sur le classifieur. Consultez les Ajouter la sonde de modèle horizontal à un classifieur pour obtenir les instructions.

Données collectées par Découverte lors d'une détection horizontale

Tableau 2. Instances virtuelles

Étiquette	Nom de champ	Description des données	Stockage dans la table
ID d'objet ^	object_id	ID	cmdb_ci_hyper_v_instance
Nom^	nom	nom	cmdb_ci_hyper_v_instance
État	État	Activé Désactivé	cmdb_ci_hyper_v_instance *
Processeurs	cpus	Nombre	cmdb_ci_hyper_v_instance *
Mémoire	memory	Quantité en Mo	cmdb_ci_hyper_v_instance *
Cartes réseau	nics	Nombre	cmdb_ci_hyper_v_instance *
Disques	disks	Nombre+	cmdb_ci_hyper_v_instance *
Taille des disques	disks_size	Capacité en Go+	cmdb_ci_hyper_v_instance *
Numéro de série de tableau de base virtuel	baseboard_serial	Numéro de série virtuel	cmdb_ci_hyper_v_instance
Numéro de série du BIOS	bios_serial	Numéro de série virtuel	cmdb_ci_hyper_v_instance
Numéro de série de châssis	chassis_serial	Numéro de série virtuel	cmdb_ci_hyper_v_instance
GUID du BIOS	bios_guid	Identificateur global unique (GUID)	cmdb_ci_hyper_v_instance

* Attributs insérés dans la table cmdb_ci_hyper_v_instance lors de l'utilisation du modèle Hyper-V Server. Pour les mises à niveau, les sondes et les capteurs continuent d'insérer ces attributs dans la table cmdb_ci_vm_instance.

^Attribut nouvellement détecté lors de l'utilisation du modèle Hyper-V Server.

+Discovery ne peut renvoyer ces informations que si l'ordinateur virtuel est en cours d'exécution.

Tableau 3. Serveurs virtuels

Étiquette	Champ	Stockage dans la table
Nom	nom	cmdb_ci_hyper_v_server
Type de châssis	chassis_type	cmdb_ci_hyper_v_server
Description	short_description	cmdb_ci_hyper_v_server
Largeur d'adresse de système d'exploitation (bits)	os_address_width	cmdb_ci_hyper_v_server
Système d'exploitation	Systèmes d'exploitation	cmdb_ci_hyper_v_server
Nom d'hôte	hostname	cmdb_ci_hyper_v_server
Adresse IP	ip_address	cmdb_ci_hyper_v_server
Version du système d'exploitation	os_version	cmdb_ci_hyper_v_server
Service Pack du système d'exploitation	os_service_pack	cmdb_ci_hyper_v_server
Est virtuel	virtual	cmdb_ci_hyper_v_server

Tableau 4. Réseaux virtuels

Étiquette	Nom de champ	Description des données	Stockage dans la table
Nom	nom	Nom du réseau virtuel	cmdb_ci_hyper_v_network *
ID	object_id	Identificateur global unique (GUID)	cmdb_ci_hyper_v_network *

* Attributs insérés dans la table cmdb_ci_hyper_v_network lors de l'utilisation du modèle Hyper-V Server. Pour les mises à niveau, les sondes et les capteurs continuent d'insérer ces attributs dans la table (name) cmdb_ci et la table (object_id) cmdb_ci_vm_object.

Tableau 5. Pools de ressources

Étiquette	Nom de champ	Description des données	Stockage dans la table
Nom^	nom	Nom du pool de ressources.	cmdb_ci_hyper_v_resource_pool
ID	object_id	Identificateur global unique (GUID)	cmdb_ci_hyper_v_rpool_comp
Capacité	capacity	Montant maximal de l'unité d'allocation appropriée	cmdb_ci_hyper_v_rpool_comp
Unités d'allocation	allocation_units	Unités de mesure utilisées (par exemple, Mo ou Go)	cmdb_ci_hyper_v_rpool_comp
Type de ressource	resource_type	Type de ressource détectée (par exemple, mémoire ou espace du disque dur)	cmdb_ci_hyper_v_rpool_comp

Tableau 6. Grappes

Étiquette	Nom de champ	Description des données	Stockage dans la table	Table de référence
Grappe Windows	nom	Champ de référence affichant la grappe Windows sur laquelle réside la grappe Hyper-V.	cmdb_ci_hyper_v_cluster	cmdb_ci_win_cluster

Relations

Découverte crée des enregistrements dans pour CMDB l’ordinateur hôte, la partition parente exécutant Windows Server 2008 et tous les ordinateurs virtuels exécutés sur le serveur Hyper-V. Découverte trouve les modèles stockés et mappe toutes les relations entre les composants.

L'instance modifie les tables suivantes pour les utiliser avec plusieurs produits de virtualisation :

Table	Objectif
Serveur de virtualisation [cmdb_ci_virtualization_server]	Contient des données sur tous les serveurs de virtualisation détectés.
Instance d'ordinateur virtuel [cmdb_ci_vm_instance]	Contient des données sur toutes les instances d'ordinateur virtuel détectées.
Objet ordinateur virtuel [cmdb_ci_vm_object]	Contient des données sur divers objets associés à un serveur Hyper-V, tels que des partitions, des réseaux, des pools de ressources et des grappes.

Table parente	Relation	Table enfant
Instance d'ordinateur virtuel Hyper-V [cmdb_ci_hyper_v_instance]	Registered on::Has registered	Hyper-V Server [cmdb_ci_hyper_v_server]
Instance d'ordinateur virtuel Hyper-V [cmdb_ci_hyper_v_instance]	Connected by ::Connects	Réseau Hyper-V [cmdb_ci_hyper_v_network]
Réseau Hyper-V [cmdb_ci_hyper_v_network]	Provided::Provides	Hyper-V Server [cmdb_ci_hyper_v_server]
Pool de ressources Hyper-V [cmdb_ci_hyper_v_resource_pool]	Defines resources for:Gets resources from	Hyper-V Server [cmdb_ci_hyper_v_server]
Composants de pools de ressources Hyper-V [cmdb_ci_hyper_v_rpool_comp]	Contenu par :: Contient	Pool de ressources Hyper-V [cmdb_ci_hyper_v_resource_pool]
Grappe Hyper-V [cmdb_ci_hyper_v_cluster]	Members::Member of	Hyper-V Server [cmdb_ci_hyper_v_server]
Hyper-V Server [cmdb_ci_hyper_v_server]	Runs on::Runs	Serveurs Windows [cmdb_ci_win_server]
Serveurs Windows [cmdb_ci_win_server]	Instantiates::Instantiated by	Instance d'ordinateur virtuel Hyper-V [cmdb_ci_hyper_v_instance]
Serveurs Windows [cmdb_ci_win_server]	Virtualized by::Virtualizes	Hyper-V Server [cmdb_ci_hyper_v_server]

Cloner les ordinateurs virtuels Hyper-V

Lors de l'importation (clonage) d'ordinateurs virtuels Hyper-V, assurez-vous que chacun d'eux possède un ID unique. Discovery identifie les ordinateurs virtuels ayant des ID en double comme un seul et même ordinateur.

1. Exportez l'ordinateur virtuel à partir du serveur Hyper-V.
2. Importez l'ordinateur virtuel dans un serveur différent, en effectuant l'un des choix suivants :
   • Move or restore the virtual machine (Déplacer ou restaurer l'ordinateur virtuel) : cette sélection clone l'image, à l'aide du même ID, et la déplace vers un autre serveur. L'image d'origine reste sur le serveur Hyper-V.
   • Copy the virtual machine (Copier l'ordinateur virtuel) : cette sélection copie l'ordinateur virtuel, à l'aide d'un ID différent, et le déplace à partir du serveur Hyper-V. Il s'agit de la meilleure sélection ; elle n'exige aucune autre action avant d'exécuter Discovery.
3. Si vous importez le clone Hyper-V à l'aide de la sélection Move or restore (Déplacer ou restaurer), veillez à supprimer l'image d'origine du serveur Hyper-V.

   Si l'application Discovery identifie deux ordinateurs virtuels pourvus des mêmes numéros de série, elle ne crée qu'un seul élément de configuration (CI).
