Classes d’extension de l’inventaire de réseau (NI)

  • Rversion finale: Zurich
  • Mis à jour 31 juil. 2025
  • 5 minutes de lecture

    • L’application Modèles de classe CI CMDB de stockage ajoute ou met à jour des classes pour l’application Telecommunications Network Inventory . Telecommunications Network Inventory utilise les classes d’extension Network Inventory (NI) pour étendre la hiérarchie des classes d’éléments Base de données de gestion des configurations (CMDB) de configuration (CI).

    Ces extensions permettent de stocker des informations sur l’inventaire CMDB réseau d’un fournisseur de service. L’application de stockage ajoute des modèles de classe qui étendent la hiérarchie de CMDB classe, notamment :
    • Descriptions des classes
    • Règles d'identification
    • Entrées d'identificateurs
    • Relations dépendantes, le cas échéant.
    Avec l’application ServiceNow Telecommunications Network Inventory , vous pouvez créer une représentation numérique de vos réseaux physiques et logiques. Cette application utilise les extensions de classe NI pour renseigner les CI qui constituent la base de votre modèle d’inventaire de réseau numérique. Pour en savoir plus, consultez Telecommunications Network Inventory.

    Vous trouverez les notes de version complètes de toutes les Modèles de classe CI CMDB versions à l’adresse suivante : https://www.servicenow.com/docs/bundle/store-release-notes/page/release-notes/store/it-operations-management/store-rn-itom-cmdb-class-models.html?emcs_t=S2h8ZW1haWx8Ym9hcmRfc3Vic2NyaXB0aW9ufE1FMlVTSFREVDc3S0hTfDMzNDcxMjV8U1VCU0NSSVBUSU9OU3xoSw

    Demander des applications dans l'App Store

    Visitez le site Web ServiceNow Store pour découvrir toutes les applications disponibles et pour obtenir des informations sur la procédure à suivre pour soumettre des demandes à la boutique. Pour obtenir des informations sur les notes de publication cumulatives pour toutes les applications publiées, consultez les ServiceNow Storenotes de publication relatives à l'historique des versions.

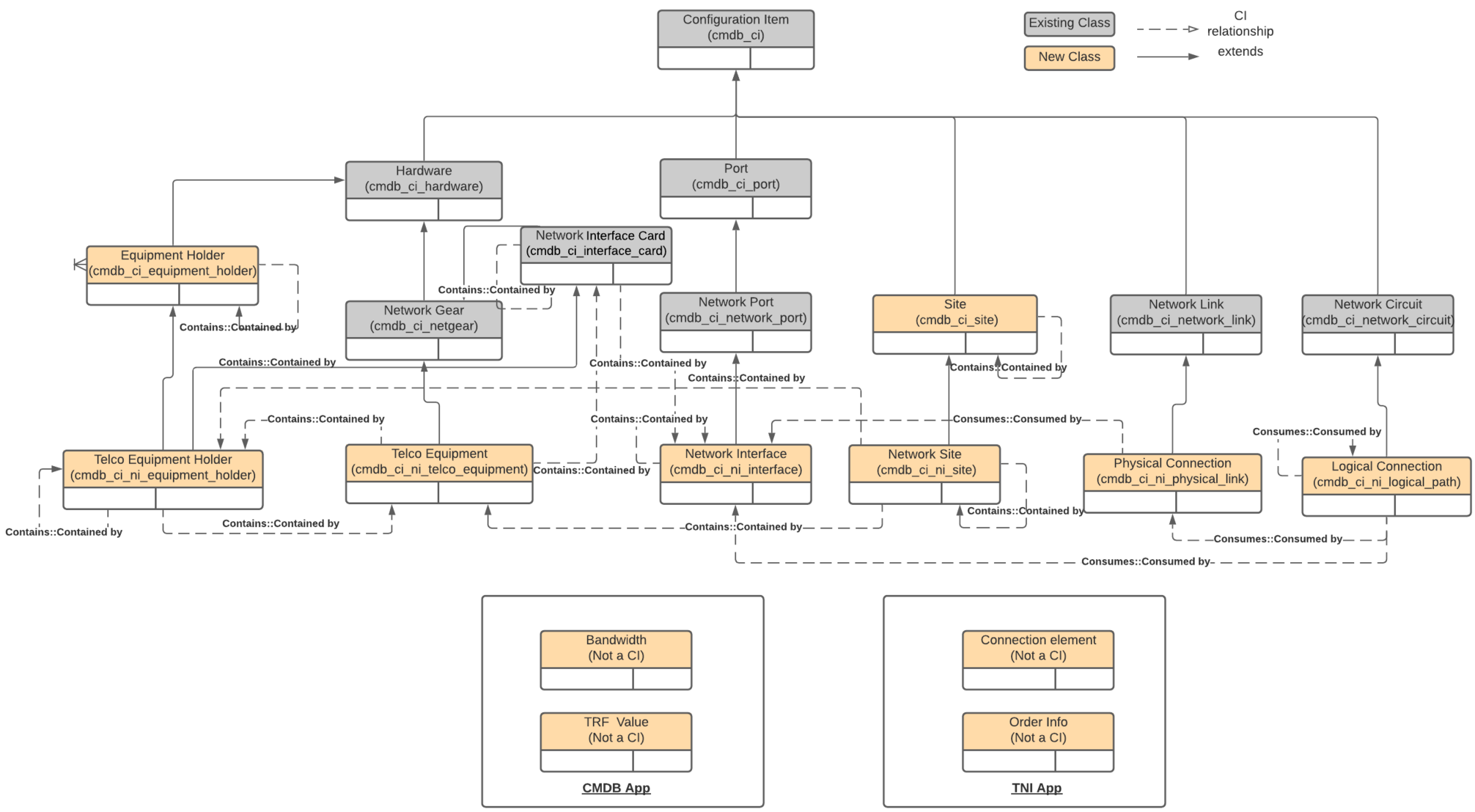

    Telecommunications Network Inventory Structure du schéma (NI)

    Relations et références dans le schéma d’inventaire du réseau.

    Classes

    Cette section répertorie les classes que l’application de l’App Modèles de classe CI CMDB Store ajoute ou met à jour. Pour obtenir la liste des classes dans le système de base, y compris les classes que cette application peut étendre, reportez-vous à la section Descriptions des tables CMDB.

    Tableau 1. Classes d’extension NI
    Classe Extensions Description
    Site réseau [cmdb_ci_ni_site] Site [cmdb_ci_site] Site réseau.

    Capture et gère les attributs spécifiques à l’emplacement de chaque site réseau, y compris les centres réseau, les bâtiments, les étages et les salles où se trouve l’équipement.

    Les enregistrements de site réseau vous permettent d’afficher tous les équipements à un emplacement. Vous pouvez filtrer les emplacements par type affecté, rôle ou catégories de fonction.
    Support de l’équipement de télécommunications [cmdb_ci_ni_equipment_holder] Titulaire de l’équipement [cmdb_ci_equipment_holder] Support de l’équipement de télécommunications.

    Représente les unités physiques qui contiennent l’équipement de télécommunication, y compris les cages, les baies, les armoires, les créneaux, les racks de relais et les files d’attente. Les alignements contiennent les racks de relais individuels. Chaque rack de relais contient les étagères d’équipement. Les supports d’équipement peuvent contenir les autres supports d’équipement.

    Les enregistrements de titulaires d’équipement vous permettent de suivre et de gérer vos actifs réseau.
    Équipement de télécommunications [cmdb_ci_ni_telco_equipment] Équipement réseau [cmdb_ci_netgear] Équipement de télécommunications.

    Représente une étagère ou un appareil qui fournit la fonctionnalité technique dans un réseau. Les exemples incluent les routeurs, les modems, les appareils mobiles, les câbles optiques, les relais et les commutateurs. L’équipement peut avoir des emplacements, des cartes ou des ports. L’équipement peut exister dans un support d’équipement ou seul, car tous les équipements ne sont pas montés en rack.

    Les enregistrements d’équipement vous permettent de suivre et de gérer vos actifs réseau.
    Composant de remplissage Telco [cmdb_ci_filler_component] Matériel [cmdb_ci_hardware]

    Composant du remplisseur.

    Représente un couvercle pour les emplacements/emplacements vides dans un rack ou un appareil. Souvent fabriqué à partir de matériaux métalliques ou plastiques plats, il aide à séparer les zones d’air froid et chaud, empêche la poussière de pénétrer dans le châssis et assure une bonne circulation de l’air dans le châssis ou le rack.
    Déflecteur de chaleur Telco [cmdb_ci_heat_baffle] Composant du remplisseur [cmdb_ci_filler_component]

    Déflecteur de chaleur.

    Représente le matériel utilisé pour aider à diriger l’air chaud ascendant loin de l’équipement.
    Point de commutation de service Telco (SSP) [cmdb_ci_service_switching_point] Équipement de télécommunications [cmdb_ci_ni_telco_equipment]

    Point de commutation de service (SSP).

    Commutateur dans un réseau de télécommunications qui envoie une requête à une base de données centrale appelée point de contrôle de service (SCP) via le réseau SS7 pour déterminer comment un appel TDM peut être acheminé. Les SSP peuvent faire partie d’un commutateur vocal ou d’un ordinateur séparé qui y est connecté.
    Point de contrôle des services de télécommunications (SCP) [cmdb_ci_service_control_point] Équipement de télécommunications [cmdb_ci_ni_telco_equipment]

    Point de contrôle du service (SCP).

    Représente les points de contrôle de service (SCP) dans le réseau SS7 (Signaling System 7) responsables de l’acheminement des appels et de la gestion des fonctions spéciales.
    Composant de contrôle Telco [cmdb_ci_telco_control_component] Équipement de télécommunications [cmdb_ci_ni_telco_equipment]

    Composant de contrôle.

    Appareil dans un composant matériel informatique qui crée une interface entre la carte mère du système principal d’un ordinateur et d’autres composants matériels. Certains seront intégrés directement dans la carte mère, tandis que d’autres pourront être ajoutés en tant que dispositifs d’extension.
    Interface réseau [cmdb_ci_ni_interface] Port réseau [cmdb_ci_ni_network_port] Interface réseau.

    Capture et gère les attributs spécifiques à l’équipement pour les interfaces réseau.

    Identification : Numéro de série (100) Nom (200)

    Dépend de

    • Matériel (contient ::contenu par)
    • Composite logique (contient ::contenu par)
    • Port réseau (contient ::contenu par)
    • Objet ordinateur virtuel (contient ::contenu par)
    • Composant Kubernetes (contient ::contenu par)
    • Service d’application (contient ::contenu par)

    Attribut du port réseau : taille MTU [mtu_size]

    En réseau, l’unité de transmission maximale (MTU) est une mesure représentant le plus grand paquet de données qu’un appareil connecté au réseau acceptera. Mesuré en octets entiers.

    Cas d'utilisation :
    • Optimisation des performances du réseau : Définir la bonne taille de MTU peut réduire les frais généraux et maximiser le débit de données.
    • Éviter la fragmentation : Une MTU correctement configurée empêche la fragmentation des paquets, réduisant ainsi la charge de traitement et les retards de transmission.
    • Réglage du type de réseau : Différents réseaux (par exemple, VPN, WAN) peuvent nécessiter des tailles de MTU spécifiques pour garantir une compatibilité et des performances optimales.
    Carte d’interface réseau (anciennement carte d’interface) [cmdb_ci_interface_card] Matériel [cmdb_ci_hardware] Carte d’interface réseau.

    Représente les cartes d’interface stockées dans un réseau. Les cartes peuvent occuper plus d’un emplacement et peuvent contenir d’autres cartes. Il peut s’agir des ports d’équipement physiques ou logiques (virtuels). Chaque port se voit attribuer une valeur de bande passante. Les bandes passantes sont consommées lorsqu’elles sont utilisées dans la conception de réseaux.
    Instance du service réseau [cmdb_ci_network_service_instance] L’instance de service réseau représente une instance spécifique déployée, approvisionnée et/ou configurée d’un ensemble de services réseau qui, à leur tour, sont basés sur des fonctions réseau.
    Connexion physique [cmdb_ci_ni_physical_link] Lien réseau [cmdb_ci_network_link] Connexion physique.

    Représente les connexions de ports physiques sur les cartes d’interface réseau de vos réseaux.
    Connexion logique [cmdb_ci_ni_logical_path] Circuit réseau [cmdb_ci_network_circuit] Connexion logique.

    Représente les connexions de ports logiques ou virtuels sur les cartes d’interface réseau. Une connexion logique représente généralement les multiples connexions physiques sur une carte d’interface.
