CMDB Modèle de schéma

Le Base de données de gestion des configurations (CMDB) modèle de schéma est une série de tables connectées qui contiennent tous les actifs et services d’entreprise contrôlés par une entreprise et ses configurations.

Applications associées ServiceNow® Store et informations de référence :

• Descriptions des tables CMDB: descriptions des tables clés CMDB dans le système de base.
• Modèles de classe CI CMDB : ServiceNow Store application qui ajoute des modèles de classe qui étendent la hiérarchie de classe de base CMDB . Cela inclut les descriptions de classe, les règles d’identification, les entrées d’identificateur et les relations dépendantes le cas échéant. Vous pouvez ensuite utiliser les classes ajoutées comme n’importe quelle autre classe de base CMDB.
• Remplissage de la CMDB: informations sur les différentes options de remplissage de la CMDB.
• Modèles de détection : ServiceNow Store application qui fournit une bibliothèque de modèles de détection pour détecter des appareils et des applications spécifiques dans le secteur.
• Premiers pas avec Connecteurs du graphe de services: ServiceNow Store applications qui fournissent des intégrations prédéfinies pour l’importation et l’intégration de données tierces communes dans CMDB des classes. Comprend également l’assistant ETL Centre d’intégration pour la création de nouvelles cartes de transformation ETL.

Les tables CMDB contiennent des informations sur les ordinateurs et les appareils sur le réseau, les contrats et licences de logiciels, les services d’entreprise, etc. Le service informatique peut utiliser pour mieux comprendre l’équipement CMDB de ses utilisateurs du réseau et les relations entre eux. Ils CMDB peuvent également être référencés par d’autres processus au sein du système.

Les applications telles que Gestion des actifs Gestion des contrats fonctionnent conjointement avec le . Gestion des actifs et Gestion des actifs logiciels relient à la CMDB CMDB tous les actifs, matériels, logiciels, actifs en stock, ainsi que les enregistrements pour les fabricants et les fournisseurs. L’application Gestion des contrats contient des informations sur les contrats, notamment les contrats de location, les contrats de service, les bons de commande, les garanties et les licences de logiciels. L’application Base de données de gestion des configurations (CMDB) est axée sur les opérations.

Pour plus d’informations générales sur la CMDB, consultez l’article ServiceNow Community sur CMDB 101- Qu’est-ce qu’une base de données de gestion des configurations et pourquoi en avez-vous besoin ?.

Tables CMDB clés

Tables clés dans la Base de données de gestion des configurations (CMDB) :

• La table Élément de configuration de base [cmdb], qui est la table CMDB principale pour les CI non informatiques (les classes décroissantes sont des CI non informatiques).
• La table Élément de configuration principale [cmdb_ci], qui stocke les attributs de base de tous les CI. Le rôle administrateur, itil ou utilisateur de ressource est requis pour accéder à cette table (les classes décroissantes sont des CI informatiques).
• Table des relations de CI [cmdb_rel_ci], qui définit toutes les relations entre les CI.

La table Élément de configuration est étendue à d’autres tables, telles que Base de données [cmdb_ci_database] et Ordinateur [cmdb_ci_computer]. La table Ordinateur est étendue à la table Serveur [cmdb_ci_server], qui est étendue à la UNIX table Serveur [cmdb_ci_unix_server], et ainsi de suite.

Remarque :

La table Élément de configuration de base [cmdb] utilise la table par modèle d’extension de partition, qui a des comportements de réplication et de dérivation d’informations différents de ceux des autres tables étendues. Consultez Table extension and classes.

Vous pouvez utiliser la carte de schéma pour afficher plus de détails sur les tables et leurs relations :

1. Accédez à la Définition du système > Tables et colonnes.
2. Sélectionnez une table et cliquez sur Carte de schéma.

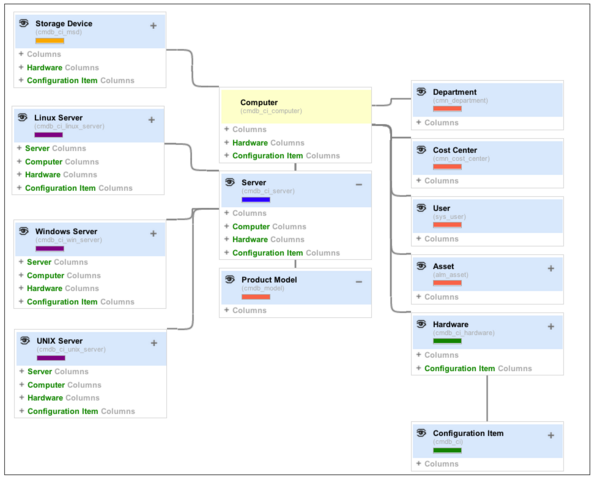

Figure 1. Carte du schéma

Remarque :

Les CI non étendus à partir de la table Élément de configuration [cmdb_ci] ne sont pas affichés dans les cartes Vue des dépendances et dans les formateurs de relations CI.

Attributs de CI

Les attributs s’appliquent à tous les CI d’une classification. Pour modifier les valeurs d’attribut d’un CI, modifiez le CI approprié. Pour ajouter un attribut unique à une classe, étendez la table de classes et créez une classification pour ce CI.

La position d’un CI dans une hiérarchie de classification est déterminée par les attributs qu’il partage avec les CI en dessous de lui. Chaque fois qu’un CI a un seul attribut différent de son parent, la hiérarchie de classification se ramifie.

Par exemple, les serveurs ont des attributs différents de ceux des ordinateurs, notamment les stations de travail et les ordinateurs portables. Linux Les serveurs et UNIX les serveurs ont des attributs différents de la classification de serveur parent et les uns des autres, ils occupent donc des branches distinctes dans la hiérarchie.
