Classe d’objet VMware vCenter [cmdb_ci_vcenter_object]

  • Rversion finale: Zurich
  • Mis à jour 31 juil. 2025
  • 1 minute de lecture

    • Attributs, règle d’identification et autres structures de schéma importantes pour les classes associées à l’ordinateur virtuel.

    Pour obtenir des descriptions des tables courantes CMDB dans un système de base, reportez-vous à la section Descriptions des tables CMDB.

    Description du schéma

    ServiceNow® dispose d’une modélisation étendue de l’environnement des ordinateurs virtuels (VM), avec des classes telles que :
    • Grappe VMware vCenter [cmdb_ci_vcenter_cluster]
    • Centre de données VMware vCenter [cmdb_ci_vcenter_datacenter]
    • Instance d'ordinateur virtuel VMware [cmdb_ci_vmware_instance]
    Les machines virtuelles sont modélisées comme n’importe quel autre serveur, mais avec l’attribut IsVirtual défini sur true.

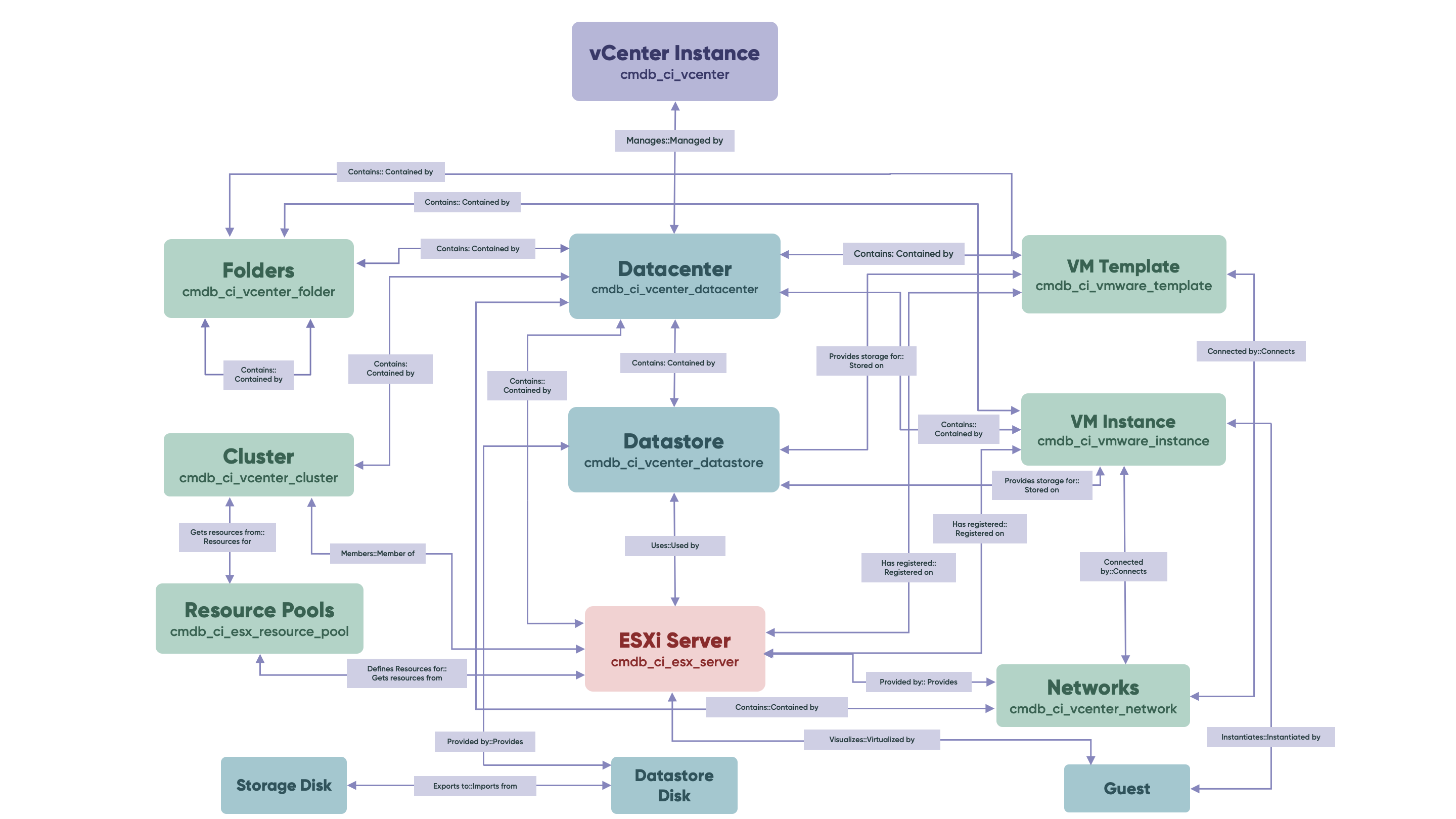

    Figure 1. Structure du schéma de l’instance VMWare vCenter
    Relations et références dans le schéma d’instance VMWare vCenter.

    Dans le diagramme ci-dessus, le serveur virtuel « Détecté » est appelé « Invité » (objet VM). Suivez le diagramme précédent pour toute modélisation ultérieure des composants VMware.

    Structures de référence clés

    L’invité dispose des structures de référence clés importantes suivantes :
    • Une relation Instantiates ::InstanciatedBy avec le cmdb_ci_vmware_instance (qui est l’instance de VM signalée par Center).
    • A virtualise ::virtualisé par relation avec ESXi Server (le matériel sur lequel le logiciel de virtualisation ESXi est installé).
    • L’invité (détecté, VMObject) a également une relation HasRegistered ::RegisteredOn avec le serveur ESXi.

    Règles d'identification

    • Système d’exploitation invité : le système d’exploitation invité est modélisé en tant que serveur (avec IsVirtual la valeur vrai définie) et par conséquent, les règles d’identification suivent les règles de la classe serveur. Dans la plupart des systèmes d’exploitation, l’UUID du BIOS est signalé comme numéro de série. Il est essentiel que vous suiviez les directives VMware appropriées pour vous assurer que l’UUID du BIOS n’est pas réutilisé. Avoir un UUID du BIOS cloné entraîne des problèmes avec les règles d’identification.
    • Instances de VM : IRE utilise l’ID MosRef de l’instance comme identificateur de clé.
    • Serveur ESX : le serveur est modélisé comme un serveur sans système d’exploitation (avec IsVirtual la valeur false) et applique donc les règles d’identification de classe de serveur.
