EA ワークスペース での エンタープライズのモデリングと可視化の探索
エンタープライズのモデリングと可視化 in EA ワークスペース は、作図およびモデリング機能を使用して、IT の将来の状況とビジネスランドスケープとの関係をモデル化できるようにします。
EA ワークスペース のエンタープライズのモデリングと可視化 [com.snc.apm_modelling_tool] 機能を使用して、アプリケーション階層の図を作成し、それらをアーキテクチャアーティファクトに関連付けることができます。これらの図により、意思決定者は情報に基づいた意思決定を行うことができます。
- 視覚的表現:図とモデルは、複雑な企業構造、プロセス、および関係を視覚的に表現します。この視覚的表現は、経営幹部や IT などのステークホルダーが組織の複雑さを理解するのに役立ちます。
- 効果的なコミュニケーション: 図は、技術的な利害関係者と非技術的な利害関係者の間のギャップを埋める共通言語として機能します。これにより、組織内のさまざまなチームや部門間の効果的なコミュニケーションとコラボレーションが可能になります。
- 意思決定の改善:作図およびモデリング機能により、意思決定者は情報に基づいた意思決定を行うことができます。提案された変更の影響を評価し、さまざまなシナリオを評価して、戦略またはプロジェクトを実装する前に潜在的なリスクを特定できます。
- ビジネス目標との整合性:図とモデルは、IT イニシアチブを全体的なビジネス目標に合わせるのに役立ちます。これらはビジネスの全体像を提供し、IT の投資がビジネス目標と戦略的に一致していることを確認します。
- 変更管理:モデリング機能は、変更が企業全体にどのように影響するかを示すことで、変更管理を容易にします。これにより、中断を最小限に抑えてスムーズに実行される変換を計画および実行できます。
- 規制とガバナンスのコンプライアンス:多くの規制機関や標準化団体では、ドキュメントを作成し、アーキテクチャガイドラインに準拠する必要があります。モデリングは、アーキテクチャアーティファクトを管理するための構造化されたフレームワークを提供することで、コンプライアンスとガバナンスの検証に役立ちます。
- 効率とコスト削減: 冗長性を特定し、プロセスを最適化し、運用を合理化することで、モデリングと図作成はコストの削減と運用効率の向上につながります。
エンタープライズのモデリングと可視化 アプリケーションのインストール
ServiceNow Storeからエンタープライズのモデリングと可視化 [com.snc.apm_modelling_tool] をインストールできます。

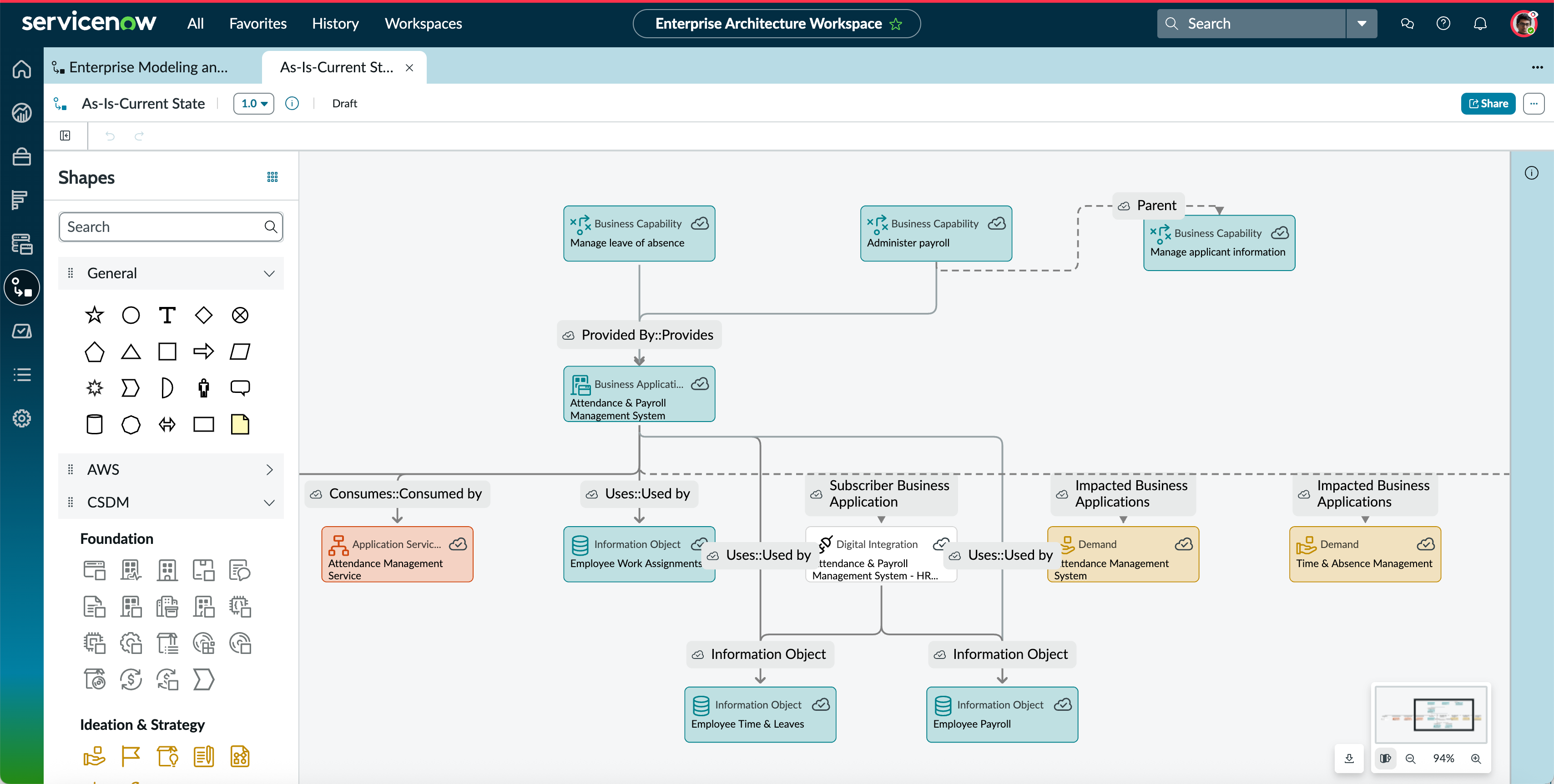

図の操作
- 図形: このセクションでは、さまざまな種類の図形を使用して図を作成できます。利用可能な形状は次のとおりです。
- 一般的な形状
- AWS 形状
- CSDM 形状
- EA 拡張形状
- ArchiMate® 形状(ArchiMateはThe Open Groupの登録商標です)
- BPMN 形状

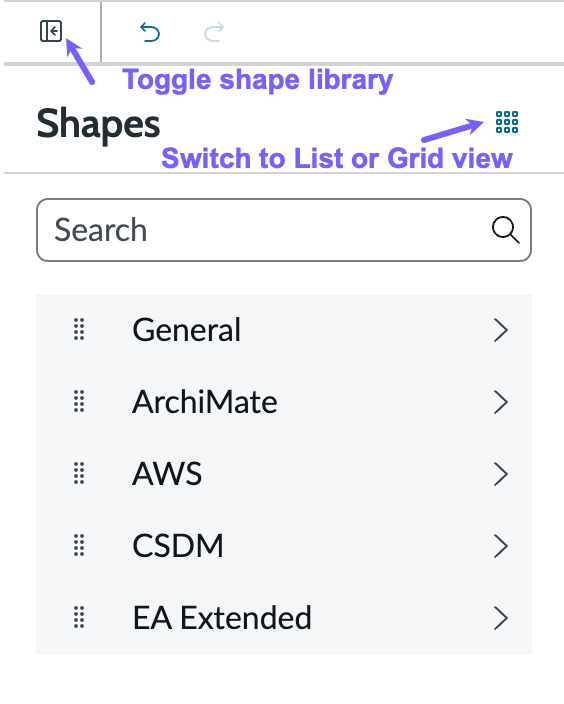

[形状ライブラリの切り替え] アイコンを使用して、キャンバス上の形状パネルを表示または非表示にします。
リストまたはグリッドビューに切り替えアイコンを使用して、すべての形状ライブラリの形状のリストビューとグリッドビューを切り替えます。
図形をキャンバスに追加するには、図形を選択するか、[ 図形 ] パレットからキャンバスに図形をドラッグします。
図形を選択してから、図形のエッジまたはコーナーハンドルをドラッグして、図形のサイズを調整することもできます。外側に引っ張ると形状の寸法が大きくなり、内側にドラッグするとサイズが小さくなります。

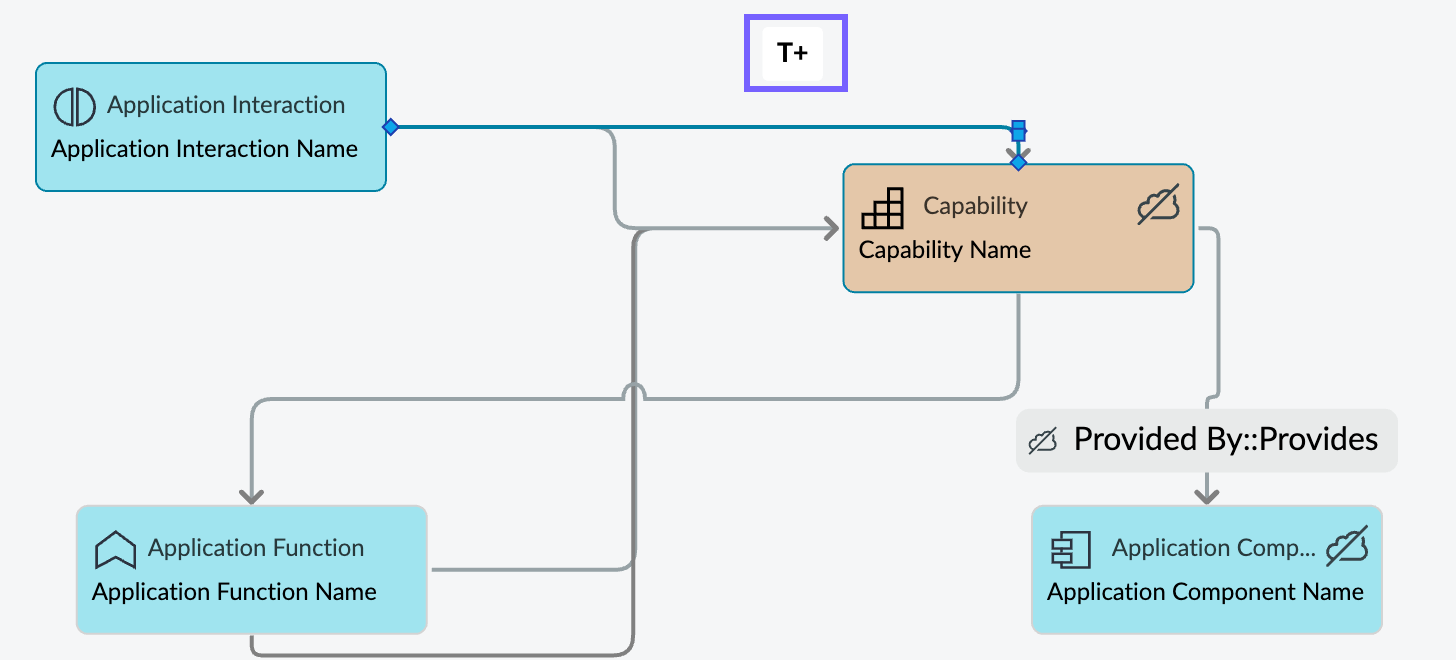

- コネクターラインにラベルを付ける:[ テキストの追加を選択 ] アイコンを選択するか、関係線をダブルクリックして、図内の図形間のコネクター線を選択してコネクターラインのラベルを追加します。ラベルに対して次のアクションを実行できます。
- 1 つの関係行に複数のラベルを追加
- ラベルをドラッグして移動
- 関係を削除せずに個々のラベルを削除
- ラベルに元に戻すまたはやり直しアクションを使用する

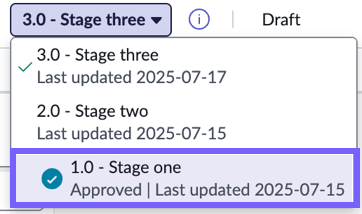

注:承認のためにダイアグラムを送信した後、または読み取り専用モードでダイアグラムを送信した後は、ラベルに対してアクションを実行することはできません。 - バージョン:このフィールドを使用すると、図の異なるバージョンを表示して開くことができます。
- 詳細を表示:このオプションを使用して、バージョンラベル、説明、予定ロールアウト日など、ダイアグラムのバージョン固有の詳細を表示します。

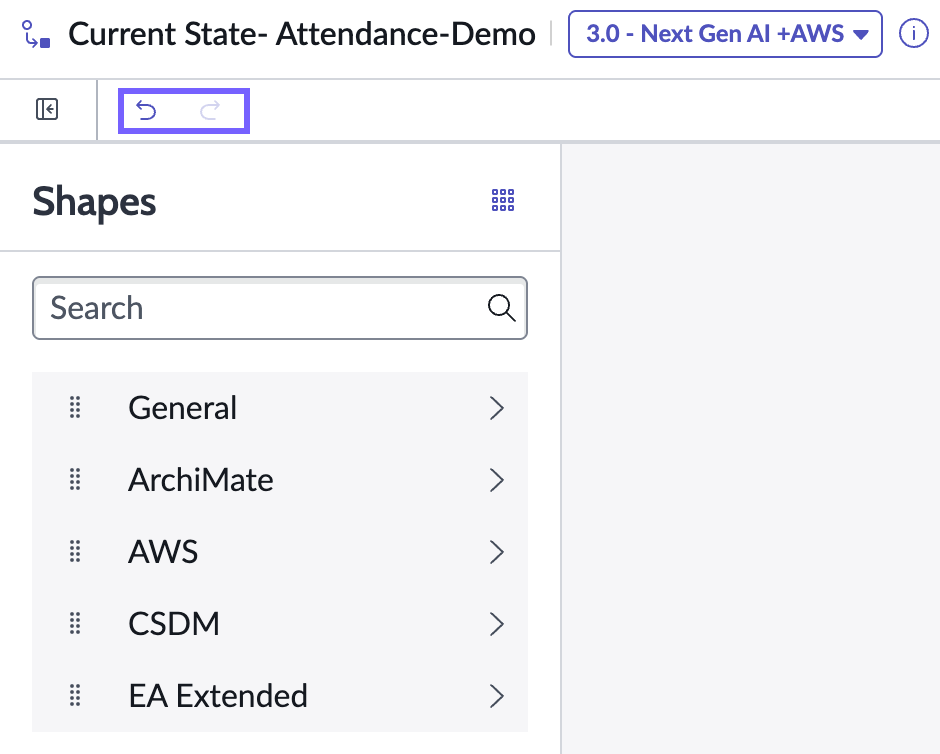

- 元に戻す と やり直し:このオプションを使用して、図に加えられた最近の変更を元に戻したり、元に戻したりします。キーボードショートカットを使用して、元に戻すアクションとやり直しアクションを実行することもできます。
- 共有:このオプションを使用して、ダイアグラムを同僚と共有します。
- 変更をコミット:このオプションを使用して、ダイアグラムをリポジトリに同期します。このオプションは、ダイアグラムが承認されている場合にのみ使用できます。

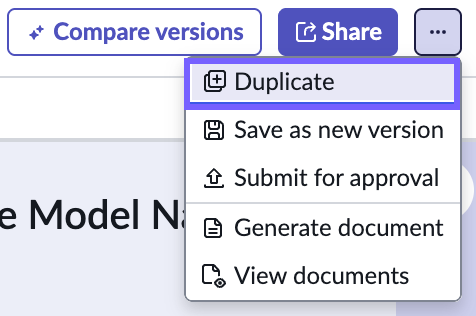

- 新規バージョンとして保存:このオプションを使用して、同じアーティファクト内にダイアグラムのバージョンを作成します。
- 複製:既存の図を複製し、新しいアーティファクトとして保存するには、このオプションを使用します。

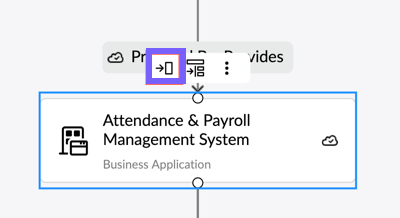

- サイドパネルを開く:図内の図を選択すると、このオプションが表示されます。選択したオブジェクトの詳細をサイドパネルで開くには、このオプションを使用します。図形が既存の ServiceNow 要素に接続されている場合、詳細はデータベースからフェッチされ、サイドパネルに表示されます。必要に応じて詳細を更新します。[完全な詳細] リンクを選択して、完全なフォームを開くことができます。

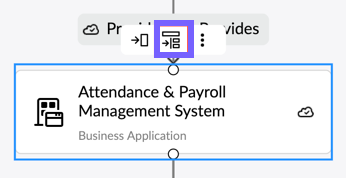

- 関連レコードを追加:図内の図を選択すると、このオプションが表示されます。このオプションを使用して、選択したオブジェクトを参照してオブジェクトとその関係をフェッチして追加します。

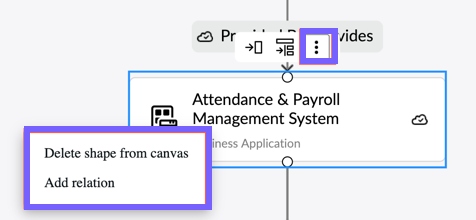

- その他のアクション:3 点メニューを選択すると、次のオプションが表示されます。
- キャンバスから図形を削除 選択した図形をキャンバスから削除します。
- 関係を追加 して、選択したオブジェクトを参照する関係を追加します。
ダイアグラムページでのキーボードナビゲーション
エンタープライズのモデリングと可視化 ダイアグラムキャンバス、パネル、図形、およびダイアログ間のキーボードナビゲーションをサポートします。
キーボードを使用して、キャンバス上の図形、グループ、プール、スイムレーン、およびネストされた要素間を移動できます。フォーカスインジケーターは、現在選択されているアイテムを明確に示します。キーボードを使用して形状と関係のコンテキストメニューにアクセスし、サイドパネルを開き、関連レコードを表示し、関係テキストを追加または編集し、削除や関係の追加などのアクションを実行できます。
| キー | アクション |
|---|---|
| Tab または Shift + Tab | キャンバス要素、パネル、およびコントロール間でフォーカスを前後に移動します。 |
| 矢印キー(↑↓← →) | 図形、ネストされた要素、ライブラリ、リスト、プール、およびスイムレーン間を移動します。 |
| 入力 | フォーカスされた形状、関係、またはコントロールを選択します。 |
| Shift + Enter | フォーカスを図形または関係の装飾に移動します。 |
