# マップスタジオへの CAD ファイルのインポート

# マップスタジオへの CAD ファイルのインポート {#ariaid-title1}

* リリースバージョン: Australia
*
* 更新日 2026年03月12日
*
* ![](https://www.servicenow.com/docs/portal-asset/ico-clock) 所要時間：6分

敷地を作成し、敷地にいくつかの建物とフロアを追加します。CAD フロアプランをアップロードして構成を変更し、CAD 設計レイアウトをプレビューします。

## 始める前に

必要な場所タイプとファイル単位サイズを変更したら、それを Map Studio にインポートして建物の構成を完了します。Map Studio で場所と場所タイプの更新された変更を表示する (職場を管理配置) を開きます。

必要なロール：map editor、map admin、map editor limited

## 手順

1. 移動先 すべてインドアマッピングマップスタジオ.
2. 敷地を作成し、敷地に建物とフロアを追加するか、既存の敷地を選択します。
   詳細については、「[建物とフロアを含む敷地の作成](https://www.servicenow.com/docs/M_M822SjPR88UmG~jeiMVQ "インドアマッピング の Map Studio を使用して最初の インドアマッピング の敷地を作成し、敷地にいくつかの建物とフロアを追加します。CAD およびラスター画像のソースファイルをインポートし、敷地の構成を完了します。")」を参照してください。
3. 移動先 ワークプレイスを管理フロアとフロアプラン.
4. **オプション:** フロアを追加する場合は、\[フロアを追加\] オプションを選択します。
5. \[アップロード\] を選択して、CAD ソースファイルをアップロードします。
   例：demo.dwf
6. 次の情報を入力します。
   1. ファイル：CAD ソースファイルの名前。
      デフォルトでは、ソースの名前は \<敷地名-フロアタイトル-ファイル名\> です。例：Lawson-B12.dwg
   2. 名前：敷地名。
   {#CAD-file-import__substeps_m4n_pyj_2wb}
7. \[保存\] をクリックします。
   [AutoCAD のガイドライン](https://www.servicenow.com/community/wsd-blog/cad-file-guidelines-for-indoor-mapping/ba-p/2266775)を確認するためのクリック可能なリンクを含むメッセージが表示されます。

   CAD ファイルをアップロードする前にガイドラインを確認してください。
8. CAD ファイルサイズによっては、アップロードプロセスに時間がかかる場合があります。
9. アップロードプロセスが完了したら、\[構成\] を選択します。
   ファイルが大きい場合、構成プロセスが完了するまでに時間がかかる場合があります。

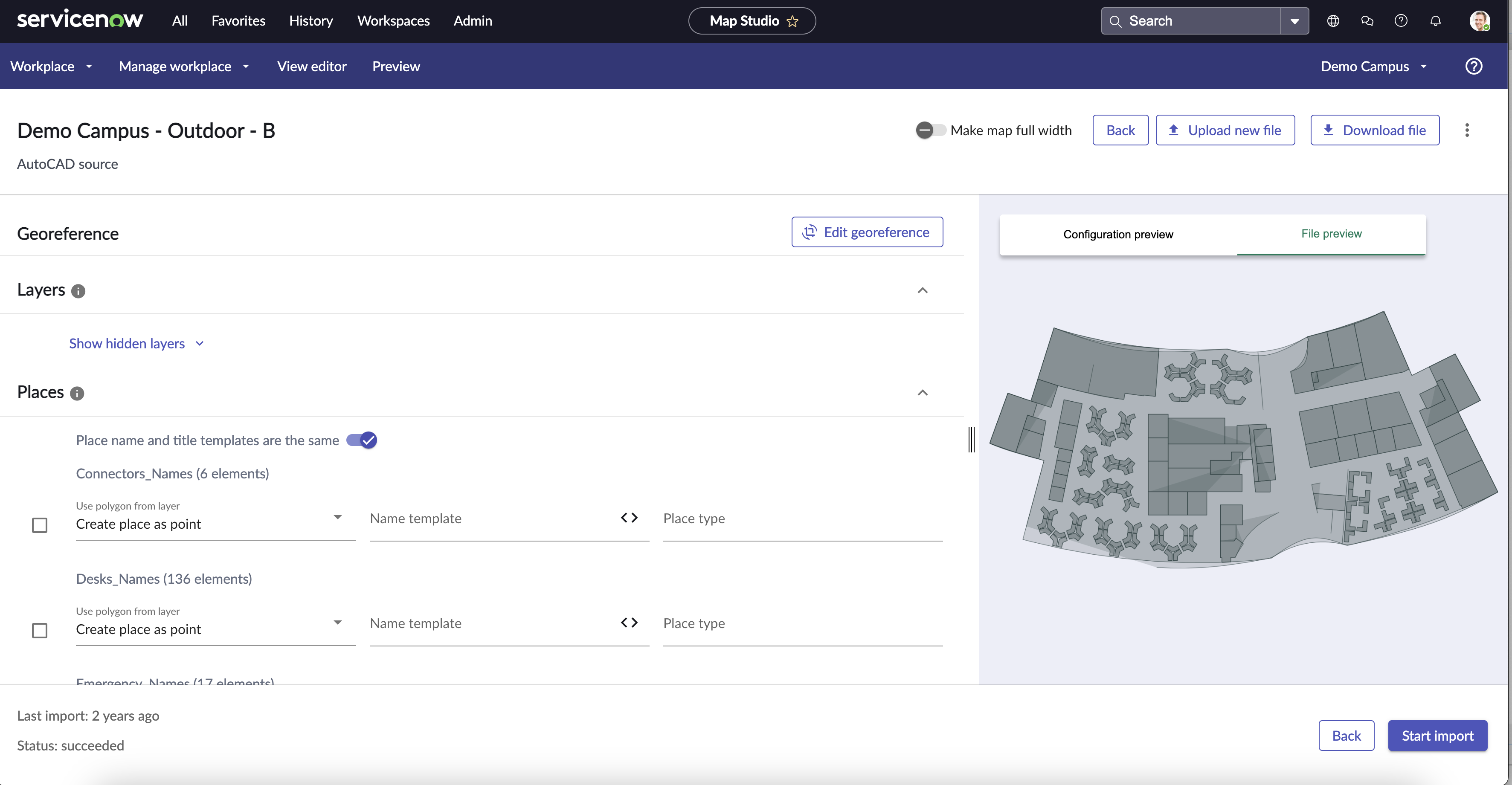

10. AutoCAD のソースページには、次のオプションが表示されます。
    * ジオリファレンス：位置を編集し、場所の場所ピンを調整するオプション。
    * レイヤー：グローバルマップに表示するレイヤータイプを構成するオプション。
    * 場所：グローバルマップに表示する場所を設定するオプション。
    * 構成プレビュー：CAD ファイル構成のプレビュー。
    * ファイルプレビュー：レイヤーと場所に必要な変更を加えた後、構成プレビューレイアウトで変更をプレビューします。
    {#CAD-file-import__ul_osb_rzm_xzb}
11. \[ジオリファレンスを編集\] を選択し、場所ピンを移動して、グローバルマップ (OpenStreetMap) 上にフロアを配置します。
    場所ピンが配置されていない場合は、警告メッセージ「まだ構成されていません (Not Configured yet)」が表示されます。
    フォームでフィールドに入力します。{#CAD-file-import__table_egy_4rc_gwb__entry__2}

    | フィールド | 説明 |
    |-|-|
    | 表示 | ドロップダウンオプションから、建物内のフロア (複数可) を選択します。マップ上に建物とフロアを表示するには、切り替えオプションを有効にします。必要に応じて、ドラッグして移動し、場所ピンを配置します。 |
    | 他のソースに合わせる | リストから敷地オブジェクトまたはマップオブジェクトを選択します。\[配置\] を選択して、フロアプランをグローバルマップ上の建物の形状とサイズに合わせます。 |
    [表 : 1. ジオリファレンスを編集]

    {#CAD-file-import__table_egy_4rc_gwb}
    1. \[保存\] をクリックします。
    {#CAD-file-import__substeps_bzl_rtd_2wb}
12. CAD ファイルをプレビューするには、次のオプションを選択します。
    1. インポート予定：選択した内容に応じてダイナミックプレビューが変更されます。
    2. アップロード済み：アップロードした CAD ソースファイルのプレビューを表示します。
13. \[レイヤー\] セクションからマップに表示する必要なレイヤーを選択します。
    CAD ソースファイルのレイヤーが多すぎる場合は、警告メッセージが表示されます。必要なレイヤーのみを選択します。
14. 各レイヤー内の CAD 要素を可視化するには、\[マップを全幅で作成 (Make map full width)\] オプションを選択します。
15. \[場所\] セクションを使用して場所タイプを構成します。
16. リストからマップに表示する場所を選択します。
    フォームでフィールドに入力します。
    {#CAD-file-import__table_j5t_yrc_gwb__entry__2}

    | フィールド | 説明 |
    |-|-|
    | レイヤーからポリゴンを使用 | 場所の形状が配置されているレイヤー |
    | タイトルテンプレート | 利用可能なテンプレートのリストから必要なタイトルテンプレート |
    | 場所タイプ | マップ上の場所タイプを分類する場所タイプ例：ホール。 |
    [表 : 2. ロケーション]

    {#CAD-file-import__table_j5t_yrc_gwb}
17. Map Studio でインポートしてマップ上に表示する場所についてステップを繰り返します。
18. **オプション:** CAD インポート要件では、ポリゴンを作成するにはポリラインで閉じた形状を形成する必要があると規定されていますが、ファイル内の一部のポリラインが適切に閉じられていない場合、インドアマッピングにはこれらの形状を自動的に閉じるプロパティがあります。
19. **オプション:** マップ上の 2 つのポイント間の最大距離を入力すると、ポイントが閉じられます。
20. **オプション:** 最初のポイントと最後のポイントの間に小さな切断がある場合は、CAD ファイルのインポート中に自動的に sys_property を変更して線をポリゴンに変換することで、これを修正できます。
    1. 移動先 すべてインドアマッピングインドアマッピングのプロパティ.
    2. sn_map_core.line_to_polygon_max_distance を検索します。
       このプロパティは、AutoCAD ファイルのインポート中に線をポリゴンに変換するための、最初の点と最後の点の間の最大距離 (センチメートル) を示します。
    3. このプロパティに 1 〜 100 の範囲内の値を指定します。
       例：sn_map_core.line_to_polygon_max_distance を 15 に設定します。
    4. CAD ファイルを再度インポートし、両方の場所がポリゴンに変換されていることを確認します。
    {#CAD-file-import__substeps_gtj_5dc_zzb}
21. \[インポートを開始 (Start Import)\] を選択します。
22. インポートが完了したら、\[職場を管理\] を選択し、\[概要\] を選択します。
23. 作成した建物をクリックします。
    CAD の変更により、Map Studio でマップを利用できるようになります。
24. **オプション:** \[CAD 構成\] ページメニューで、必要に応じて次のオプションを選択します。
    * \[新しいファイルをアップロード\] で新しいフロアプランをアップロードします。
    * \[ファイルのダウンロード\] で CAD ファイルをダウンロードします。
    * \[マップを全幅で作成 (Make a map full width)\] で CAD ファイルをフルモードで表示します。
    {#CAD-file-import__ul_ggb_ytt_fwb}
25. **オプション:** \[その他のアクション\] メニューアイコン (![\[その他のアクション\] メニューアイコン]()) を選択します。
    * 名前を編集：CAD ソース名を編集するオプション。名前を更新したら、\[保存\] を選択します。
    * フロアの編集：ソースフロアを編集するオプション。フロア名を更新した後、 \[保存\] を選択します。
    * ファイルエンコーディングを編集：ソースファイルのエンコーディングを編集するオプション。ファイルの標準エンコーディング形式を選択します。\[Save and upload (保存してアップロード)\] を選択します。
    * ファイル単位を編集：CAD ファイルの単位を編集するオプション。例：インチ、フィート、センチメートルなど。
    * 新しい AutoCAD ツールを使用 (Use new AutoCAD tool)：新しい AutoCAD プロセッサー設定ページに切り替えて移動し、CAD ファイル内のレイヤー、場所、オブジェクトを管理、編集、最適化するオプション。
    * 削除：CAD ソースファイルを削除するオプション。
    {#CAD-file-import__ul_qtq_vjj_yzb}

    CAD ファイルが Map Studio にロードされ、レイヤー、レイヤータイプ、場所の構成が作成されます。アプリケーションは、インポートされた後続のフロアに同じ構成を自動的に適用します。これは、すべての CAD ファイルのレイヤーが類似している、複数のフロアがある建物を迅速に構成するのに役立ちます。後続のファイル内の CAD レイヤーが最初のファイル内のレイヤーと同じ名前である場合、レイヤー、レイヤータイプ、場所には、最初のファイルと同じ値が事前入力されます。
