Nexus マップ構成の構成

  • リリースバージョン: Australia
  • 更新日 2026年03月12日
  • 所要時間：2分

    • UI 設定を定義して、特定のメインノードのネクサスマップ (レジリエンスマップ) の外観を構成します。これには、色、アイコン、エッジ構成などの視覚要素の定義が含まれます。Nexus マップレベルで設定を構成することで、単一のメインノードを複数の Nexus 構成に関連付けることができ、さまざまなエンティティの設定を柔軟にロードできます。

    始める前に

    必要なロール：sn_oper_res.admin

    このタスクについて

    注:
    Nexus マップ構成を作成すると、メインノード構成からノードリストとエッジリストが自動的に作成され、ノードとエッジの可視化を構成するように求められます。別の Nexus マップ構成で特定のノードタイプの構成を既に作成している場合は、最後に作成された構成が事前に入力されています。

    手順

    1. 移動先 すべて > データ関係フレームワーク > メインノード構成.
    2. リストから目的のメインノード構成を開きます。

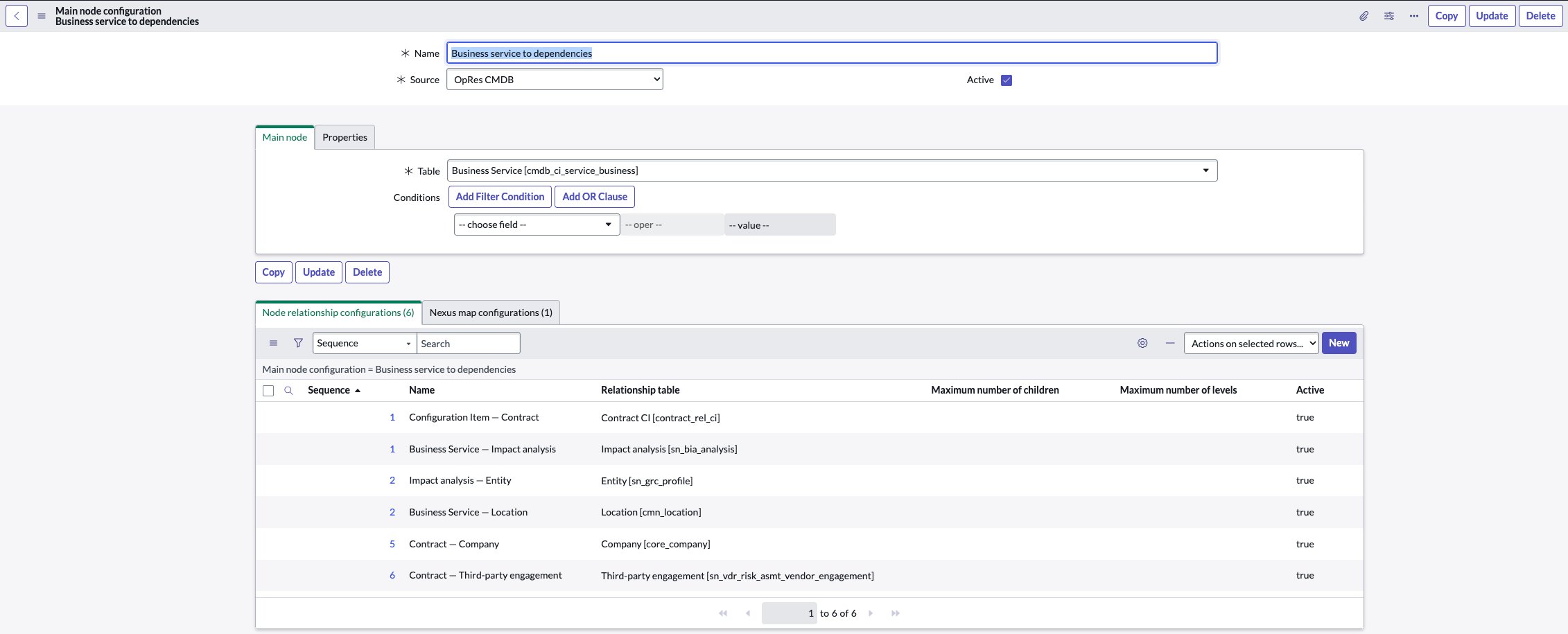

      次の例は、インスタンスで使用可能なメインノード構成を示しています。

      メインノード構成。
    3. [Nexus マップ構成] 関連リストで、[ 新規] を選択します。

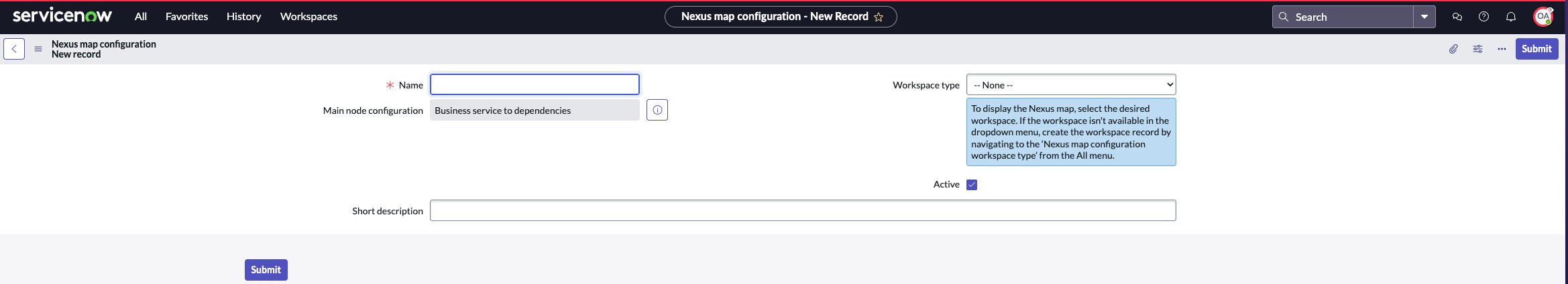

      例に示すように、Nexus マップ構成の新しいレコードが表示されます。

      新規レコード。

      フィールドの詳細については、「Nexus マップ構成フォーム」を参照してください。

    4. [ 名前 ] フィールドに Nexus マップ構成の一意の名前を入力します。
      Nexus マップ構成が構成されているメインノード構成レコードは、デフォルトで [ メインノード構成] フィールドに表示されます。
    5. [ワークスペースタイプ] フィールドで目的のワークスペースを選択します。
      注:
      目的の ワークスペース がフィールドで利用できない場合は、[ すべて ] メニューから [ネクサスマップ構成ワークスペースタイプ] モジュールにアクセスしてワークスペースレコードを作成できます。
    6. [ 簡単な説明] フィールドに Nexus マップ構成の簡単な説明を追加します。
    7. Nexus マップ構成をアクティブとしてマークするには、[ アクティブ] オプションフィールドを選択します。

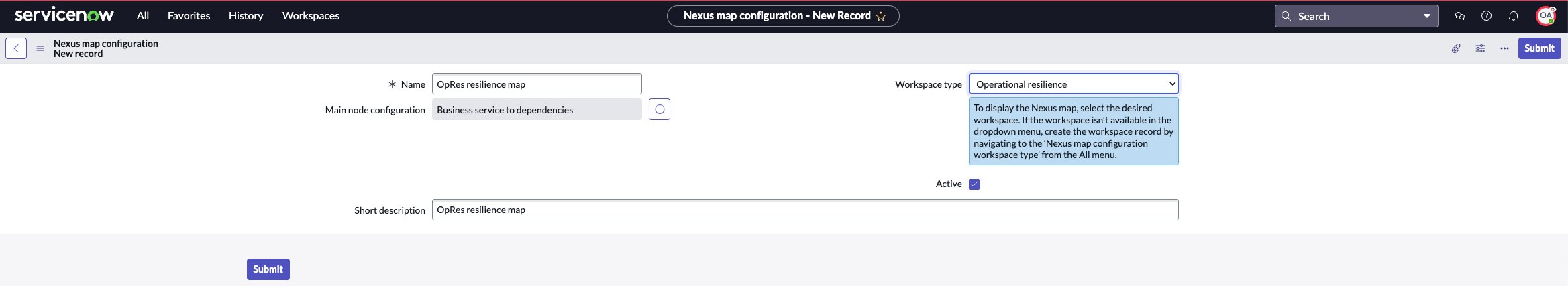

      参照用にサンプルレコードが表示されます。

      ネクサスマップ構成の新しいレコード。
    8. Nexus マップ構成の詳細を送信するには、[ 送信] を選択します。

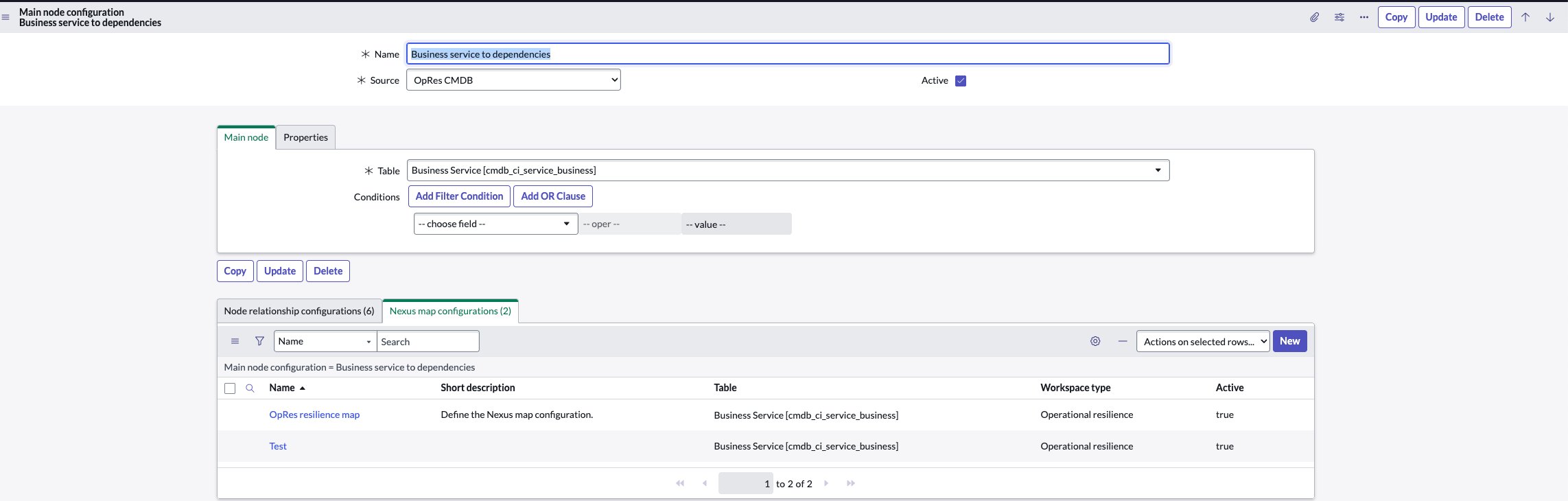

      例に示すように、Nexus マップ構成レコードが [Nexus マップ構成] 関連リストに表示されます。

      Nexus マップ構成情報レコード。

      レコードを開くと、次の例に示すように、Nexus マップ構成の詳細が表示されます。

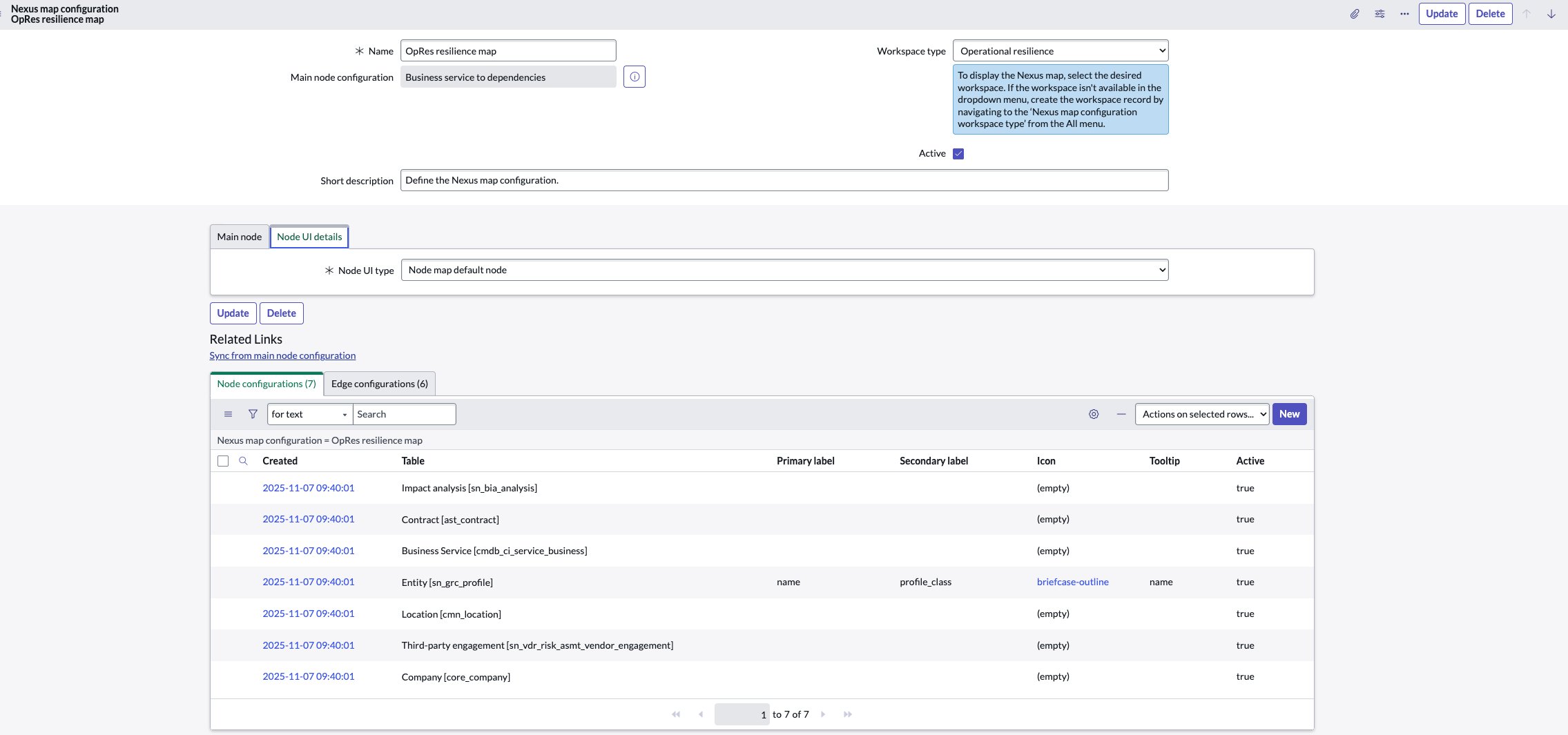

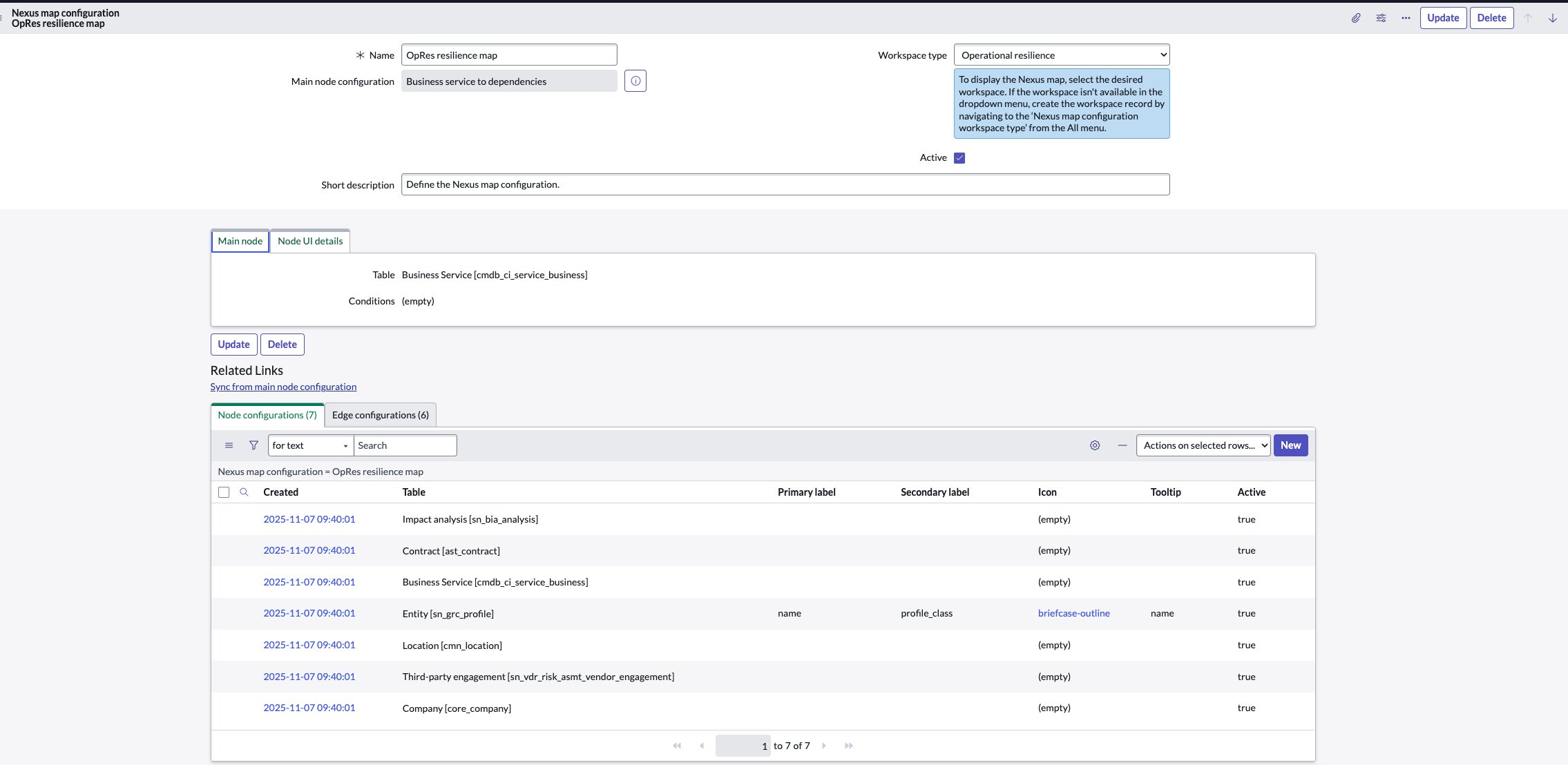

      タブ 1.タブ 2.

      [ メインノード ] タブには、メインノードテーブルの名前とそれに関連する条件が表示されます。[ ノード UI の詳細 ] タブには、デフォルトで [ノードマップのデフォルトノード] に設定されているノード UI タイプが表示されます。

      Nexus マップ構成を作成した後、関係の追加や変更など、メインノードレベルで変更が行われた場合は、[ メインノード構成から同期 ] UI アクションを使用して、それらの変更を Nexus マップ構成に同期できます。

      例に示すように、選択した Nexus マップ構成の [ノード構成] および [エッジ構成] 関連リストがレコードに表示されます。

    次のタスク

    Nexus マップのノード設定を構成するには、「 ノード構成の構成」を参照してください。

    Nexus マップのエッジ設定を構成するには、「 エッジ設定の構成」を参照してください。
