ノード構成の構成

  • リリースバージョン: Australia
  • 更新日 2026年03月12日
  • 所要時間：2分

    • 選択したノードの設定を構成します。これは、Nexus マップでの UI 表示を決定するのに役立ちます。ノードに関連付けられたテーブルを選択し、ノードのプライマリラベル、アイコン、セカンダリラベル、ツールヒントなどを構成できます。

    始める前に

    必要なロール：sn_oper_res.admin

    手順

    1. 移動先 すべて > データ関係フレームワーク > メインノード構成 をクリックし、リストビューから目的のメインノード構成を開きます。
    2. [Nexus マップ構成] 関連リストから [Nexus マップ構成情報レコード] を開きます。

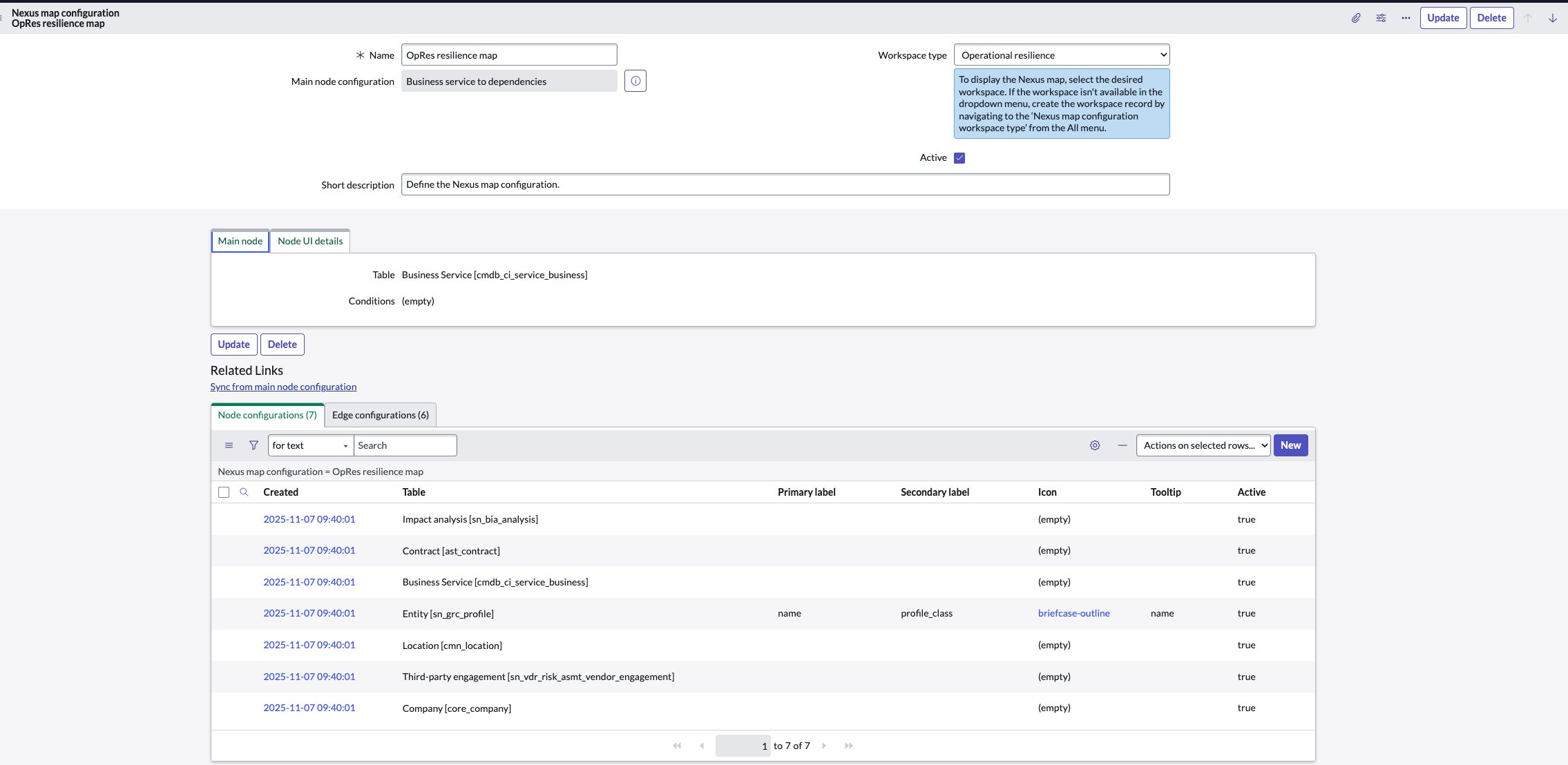

      次の例は、[ノード構成] 関連リストを含む Nexus マップ構成レコードを示しています。

      タブ 1.
    3. [ノード構成] 関連リストで、[ 新規] を選択します。

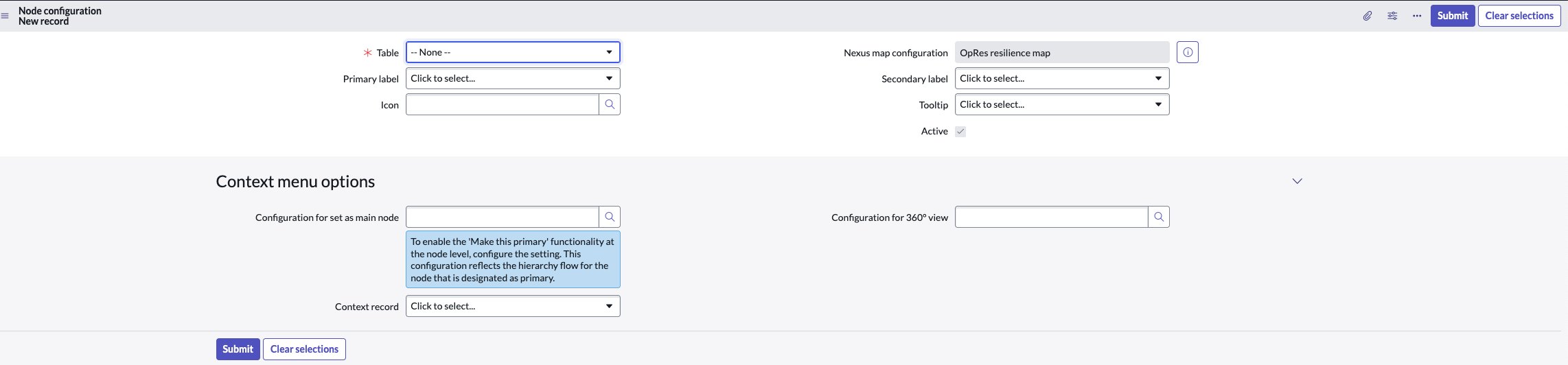

      例に示すようにノード構成の新しいレコードが表示されます。

      ノード構成の新しいレコード。

      フィールドの詳細については、「ノード構成フォーム」を参照してください。

    4. [ テーブル] フィールドでテーブルを選択します。
      ノード構成が構成されているネクサスマップ構成情報レコードは、デフォルトで [ネクサスマップ構成] フィールドに表示されます。
    5. [ プライマリラベル] フィールドと [ セカンダリラベル ] フィールドでノードのプライマリラベルとセカンダリラベルを選択します。
    6. [ アイコン] フィールドと [ツールヒント ] フィールドでノードのアイコンとツールヒントを選択します。
    7. ノード構成をアクティブとしてマークするには、[ アクティブ] オプションフィールドを選択します。
    8. ノードレベルで [これをプライマリにする] 機能を有効にするには、[ メインノードとして設定するための構成 ] フィールドで [ネクサスマップ構成] を選択して設定を構成します。
      この構成は、プライマリとして指定されたノードの階層フローを反映します。
    9. [ 360 度ビューの構成 ] フィールドで 360 度ビュータイプを選択します。
    10. [ コンテキストレコード ] フィールドでコンテキストレコードを選択します。

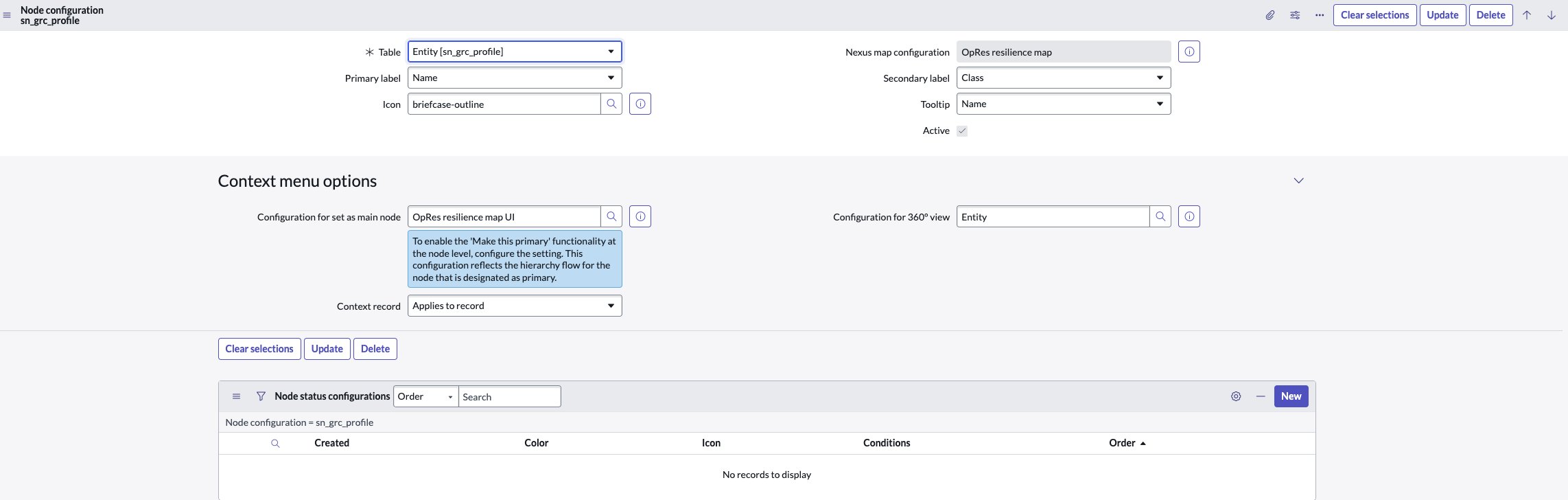

      詳細が入力されたサンプルレコードが参照用に表示されます。

      サンプル。
    11. コンテキストレコード、プライマリラベル、セカンダリラベル、ツールヒントの選択をクリアするには、[ 選択をクリア] を選択します。
    12. ノード構成の詳細を送信するには、[ 送信] を選択します。

      ノード構成レコードが [Nexus マップ構成] 関連リストに表示されます。

      記録。

    次のタスク

    特定の条件を満たすノードに特定の色やアイコンを割り当てるなど、マップ表示をカスタマイズするには、ノードステータス構成を構成します。詳細については、「ノードステータス構成の構成」を参照してください。
