ノードステータス構成の構成

選択したノード構成テーブルのノードステータス条件とパラメーターを構成します。その後、特定の条件を満たすノードに特定の色とアイコンを割り当てることで、マップ表示をカスタマイズできます。

始める前に

必要なロール：sn_oper_res.admin

手順

1. 移動先 すべて > データ関係フレームワーク > メインノード構成 をクリックし、リストから目的のメインノード構成を開きます。
2. [Nexus マップ構成] 関連リストから目的の Nexus マップ構成レコードを開きます。
3. [ノード構成] 関連リストから目的のノード構成レコードを開きます。
4. [ノードステータス構成] 関連リストで、[ 新規] を選択します。

   ノードステータス設定レコードを設定することで、特定の条件を満たすノードに特定の色やアイコンを割り当てるなど、マップ表示をカスタマイズできます。

   フィールドの詳細については、「ノードステータス構成フォーム」を参照してください。

   ノードステータス設定レコードが表示され、 ノード構成 と テーブル が自動入力されます。
5. ノードステータス構成を満たす必要がある条件を [条件] フィールドに追加します。
6. [ 色 ] フィールドでノードステータスの色を選択します。
7. [ アイコン] フィールドでノードステータスのアイコンを選択します。
   ノードステータスの順序が自動的に選択されます。

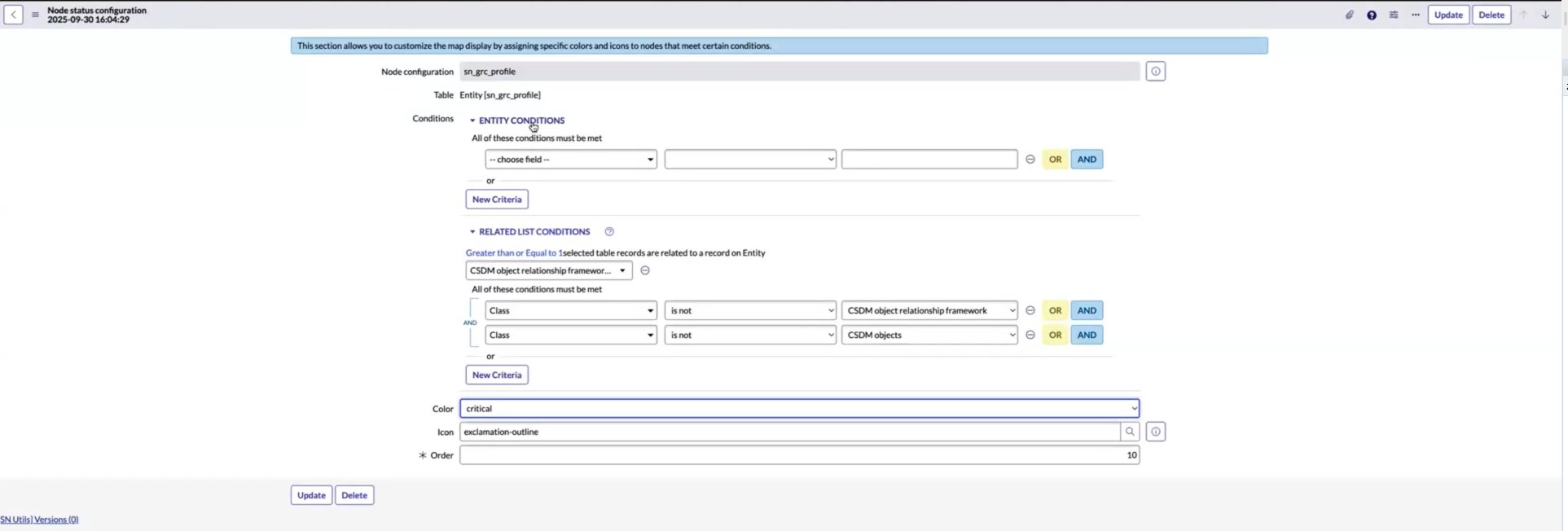

   サンプル構成を例に示します。


8. ノードステータス構成の詳細を送信するには、[ 送信] を選択します。
   ノードステータス構成レコードが [ノードステータス構成] 関連リストに表示されます。
