リソースレイヤーのクラスタリングの表示

資産またはリソースをマップに表示します。

始める前に

必要なロール：BCM アドミニストレーターまたは BCM プログラムマネージャー

このタスクについて

資産、データセンター、コア会社など、マップに表示されるレイヤーは、ユーザーが構成したリソースです。これらの各レイヤーは、それぞれのリソーステーブルからデータをフェッチします。資産、データセンター、およびコア会社のリソースは、それぞれ場所、データセンター、および会社テーブルからデータを取得します。

互いに近くにある資産の場所はクラスター化され、資産の累積数が資産アイコンの横に表示されます。

手順

1. 移動先 ビジネス継続性 > 事業継続性ワークスペース.
2. マップアイコン () をクリックします。
3. レイヤーアイコン () をクリックします。

   マップ上のレイヤーは、Google マップ上でピンとして表示され、構成可能です。資産の場所、資産、データセンター、コア会社などのすべてのレイヤーの詳細は、構成されたアイコンによってマップ上に表示されます。

   レイヤーコントロールを使用すると、選択した資産のみを表示することも、すべての資産を表示することもでき、マップ上でオンとオフを切り替えることができます。危機管理者は、アクティブなアラートを表示するときに、他の資産ではなく、その時点で重要になる可能性のある単一の資産に集中することで、情報に基づいた意思決定を行うことができます。

4. 選択したリソースまたは資産をマップに表示するには、その資産のチェックボックスをオンにします。

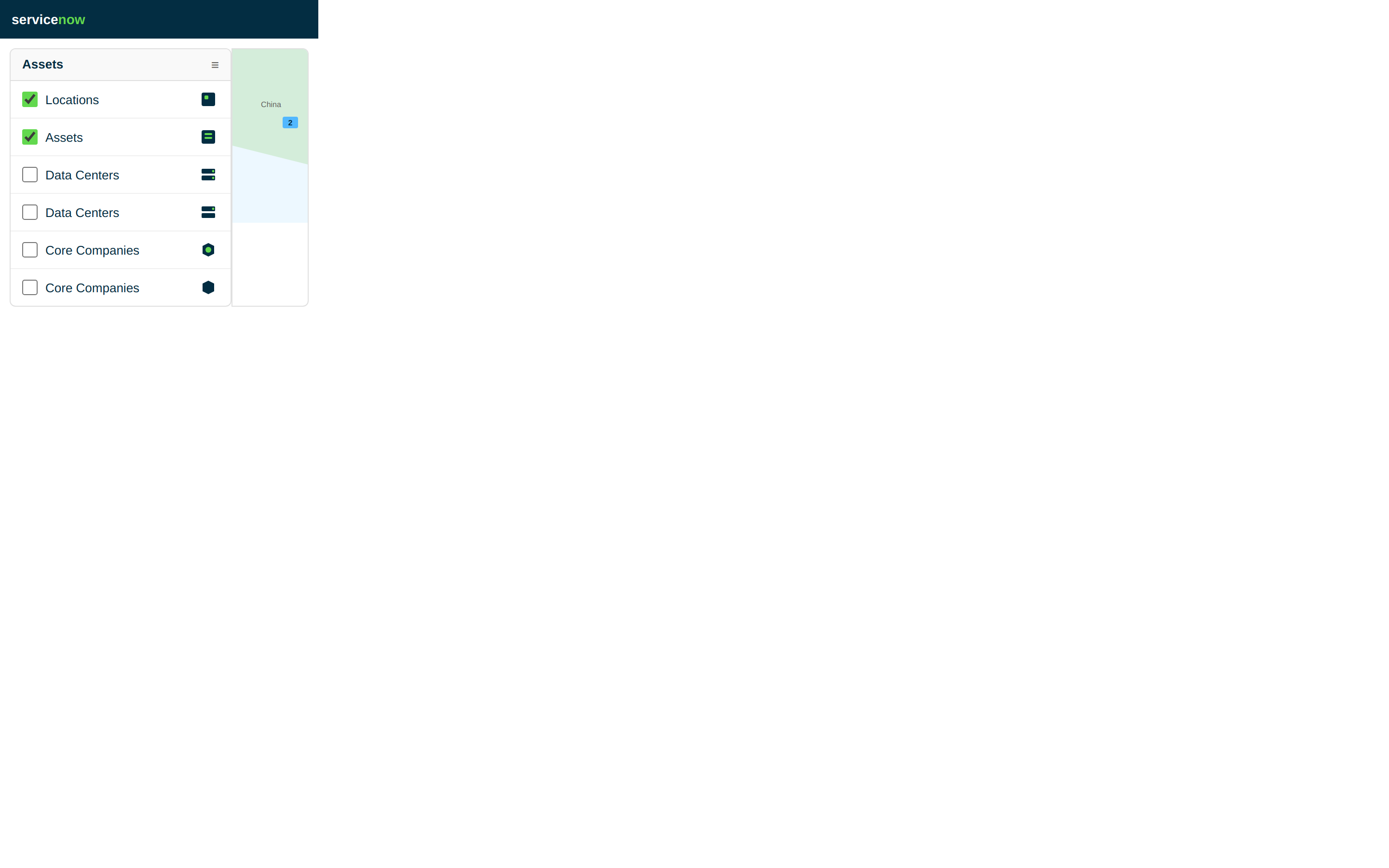

   図 : 1. マップ上の資産のコントロール



   選択した資産のアイコンがマップに表示されます。レイヤーアイコンは黒い境界線内に表示されますが、アラートアイコンは白い円内に表示されます。

5. マップ上の資産アイコンをクリックすると、その詳細が表示されます。
   たとえば、横に番号またはカウントがないデータセンターアイコン () をクリックすると、リソース構成テーブル [sn_fam_resource_config] で構成した表示情報を含むポップオーバーが表示されます。

   [リソース構成] フォームで、データセンターテーブル [cmdb_co_datacenter] の [電力] および [消費電力] フィールドを表示フィールドとして構成した場合、そのデータセンターの消費電力の詳細がその場所座標とともに表示されます。

6. 横に番号の付いた資産アイコンをクリックします。

   マップがズームインし、そのクラスター内のカウントと一致するすべての資産が表示されます。さらにクラスター内の各資産をクリックすると、任意の資産にドリルダウンして、ポップオーバーにその詳細を表示できます。

   一度に表示できるポップオーバーは 1 つだけです。別のノードをクリックすると、ポップオーバーが消えます。

7. マップ上の検索結果をクリアするには、リセットアイコン () をクリックします。
