クラウドプロビジョニングとガバナンス のリソースブロック
リソースブロックは、カタログアイテム、クラウド API (CAPI)、および CMDB 間のミドルウェアコンポーネントの一種として機能します。

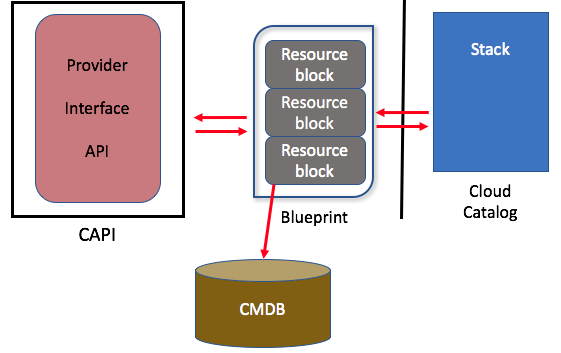

次の図は、システム内の他のコンポーネント間でリソースブロックが適合する方法を示しています。
- 詳細計画
- 各リソースブロックは、詳細計画内の構成要素になります。詳細計画は最終的に、ユーザーがクラウドカタログからプロビジョニングするカタログアイテム (スタックとも呼ばれます) になります。
- クラウド API (CAPI)
- 各リソースブロックは、プロビジョンやプロビジョニング解除など、許可される操作を定義します。これらの操作は、CAPI 内のさまざまなコンポーネントを呼び出して、スタックから受信した操作を実行します。
- CMDB
- 各リソースブロックは、CMDB の CI タイプに基づいています。リソースブロックには、CI の作成や更新など、CMDB で何らかのアクションを実行するクラウドプロバイダーからの応答を処理する応答プロセッサーもあります。
リソースブロックの接続方法

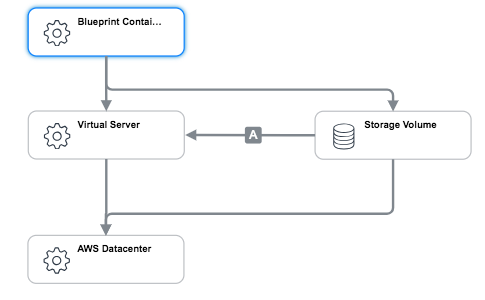

リソースブロックは詳細計画で相互に接続されます。たとえば、この詳細計画は、仮想サーバーリソースブロックがストレージに接続されています。仮想サーバーとストレージは、どちらも AWS データセンターのリソースブロックに接続されています。

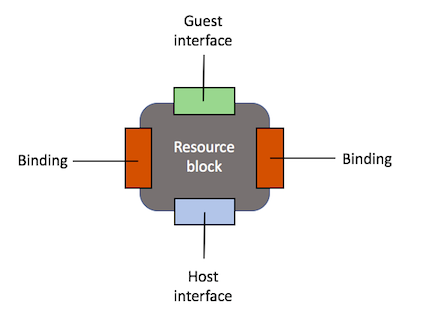

これらの接続を正常に行うためには、各リソースブロックにインターフェイスのタイプを指定する必要があります。次の図は、これらのインターフェイスを示しています。
- 「ゲストインターフェイス」は、その上にあるリソースに接続します。ゲストインターフェイスには、ユーザーが自分のリソースでアクションを実行できるようにする「操作」(「操作署名」とも呼ばれます) が含まれています。
- 「ホストインターフェース」は、詳細計画でリソースブロック下にあるリソースに接続します。ホストインターフェイスには、操作署名も含まれています。
- 「バインディング」は隣接するリソースを接続します。
- 垂直接続では、最上位のリソースブロックが、最下部のリソースブロックのゲストインターフェイスと同じホストインターフェイスを持つ必要があります。注:詳細計画で、この垂直接続は「格納」接続と呼ばれます。
- 水平接続では、1 つのリソースを別のリソースにバインドしますが、両方のリソースが同じリソースブロック上に存在する必要があります。 注:詳細計画で、この水平接続は「接続先」接続と呼ばれます。

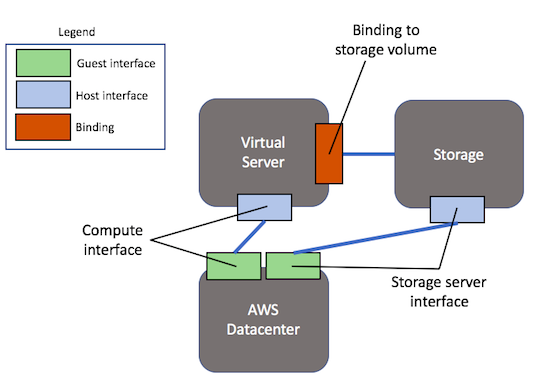

| リソースブロック | インターフェイスとバインディング |
|---|---|
| 仮想サーバー |
|
| AWS データセンター |
|
| ストレージ | ホストインターフェイス：ストレージサーバーインターフェイス 仮想サーバーとストレージ間のバインディングは、単方向です。仮想ストレージのリソースブロックにバインディングを構成するには、ストレージのリソースブロックを指定する必要があります。ストレージのリソースブロックに別のバインドを構成する必要はありません。 |
ゲストインターフェイスと操作
各ゲストインターフェイスには、仮想リソースで何を実行するのかをユーザーが選択できる、操作のデフォルトセット (操作署名とも呼ばれます) が用意されています。最も一般的な操作は、仮想リソースが作成されることを意味するプロビジョンです。多くのゲストインターフェイスおよび対応する操作は、クラウドプロビジョニングとガバナンス アプリケーションでデフォルトで提供されます。これらのデフォルトのゲストインターフェイスは、多くのリソースブロックに使用できます。
- 開始
- 停止
- プロビジョン
- Deprovision
- クリーンアップ
- ModifySchedule
- ModifyLease
リソースブロックのコンポーネントの詳細
- レイヤ
このリソースブロックが属するスタック内の論理レイヤー。デフォルトでは、クラウドプロビジョニングとガバナンス によりレイヤーが提供されます。リソースブロックを構成する際に、関連するブロックを選択できます。
- 各ゲストインターフェイスの操作
前述のように、各ゲストインターフェイスは操作を提供します。たとえば、仮想サーバーの最も一般的な操作は、[プロビジョン]、[プロビジョニング解除]、[開始]、[停止] です。
- 入力パラメーターは操作ごとに異なります。
入力パラメーターには、操作の実行時に CAPI を介してクラウドプロバイダーが使用する値が保持されます。これらのパラメーターは、ユーザーがスタック上で操作 (プロビジョニングなど) の実行中に選択した情報を保持します。
たとえば、ユーザーは通常、場所を指定する必要があります。場所は、スタックが属するデータセンターです。ユーザーが [場所] フィールドで選択した値は、[場所] パラメーターに保持されます。システムは、仮想サーバーのリソースブロックに対してデフォルトで使用可能なこのパラメーターを受け取り、CreateNode CAPI インターフェイス操作に渡します。CreateNode インターフェイス操作は、実際の仮想サーバーを作成 (またはプロビジョン) するようにクラウドロバイダーに指示します。
- 各操作のステップ
各操作には、実際の作業を行うための手順が必要です。各ステップは、CAPI で特定のインターフェイスとメソッドを呼び出し、そのメソッドで必要な入力パラメーターとともに渡します。たとえば、仮想サーバーの [プロビジョン] 操作では、最初に接続して仮想マシンを作成する 1 つの手順と、クラウドプロバイダーでノードを作成する別の手順が提供されます。各ステップは異なる入力パラメーターを提供します。仮想マシンに接続して作成するには、他の多くのパラメーターの中でも、クラウドアカウントが必要です。ノードを作成するためにクラウドアカウントは必要ありません。
各操作に必要な数だけステップを追加できます。「出力属性」を使用して、1 つのステップから別のステップ、または 1 つの操作内のステップから後続の操作内のステップに、属性の値を渡すこともできます。たとえば、仮想サーバーの [プロビジョン] 操作では、ネットワークインターフェイス ID の出力属性とノード ID の出力属性を提供できます。クラウドプロバイダーが応答を送信すると、ネットワークとノードの実際の ID が応答から解析され、出力属性に保存されます。後続のステップでは、ID を使用してアクションを実行できます。
- 応答プロセッサー
応答プロセッサーは、システムに CMDB で実行する内容を指示します。クラウドプロバイダーは、操作の実行後に応答を送信し、プロセッサーは応答を処理します。
注:これらのプロセッサーは、システムに含まれるスクリプトです。これらのスクリプトは、クラウドプロバイダーと統合するために作成できる CAPI スクリプトのような MID サーバースクリプトインクルードではありません。

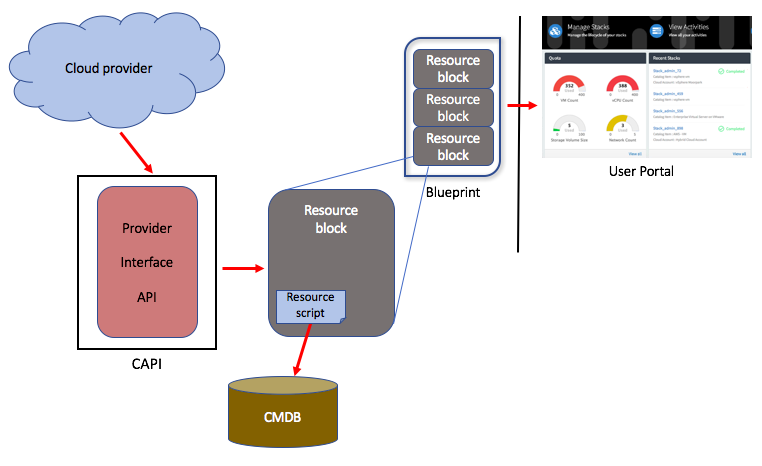

- ユーザーは、スタックを要求することによってプロセスを開始します。要求は、システムの [プロビジョン] 操作です。
- スタックを構成するリソースブロックに対する [プロビジョン] 操作のステップが実行されます。
- 各ステップは、実行するメソッドを決定するために CAPI を呼び出し、必要なパラメーターの値も渡します。
- CAPI は、クラウドプロバイダーの API と連携して、実際のリソースをプロビジョニングします。
- クラウドプロバイダーはリソースをプロビジョニングし、JSON で応答します。
- システムは、リソースブロックのリソーススクリプト内の応答を解析します。
- システムが CMDB を更新します。新しいリソースをプロビジョニングする際に、システムは正しいテーブルで CI を作成します。
- 新しいスタックが、ユーザーが管理するクラウドユーザーポータルに表示されます。

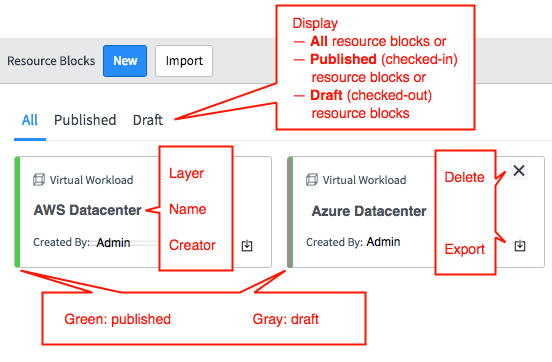

[リソースブロック] ページ
[リソースブロック] ページでリソースブロックを管理します。クラウドアドミンポータルを開き、 .
