A10 ロードバランサーサービスディスカバリー
ディスカバリー と サービスマッピング は、パターンを使用して、A10 ロードバランサーに関する情報を収集します。
- A10 ロードバランサー
- A10 ロードバランサー SSH
- A10
A10 IP ソース NAT (ネットワークアドレス変換) は、A10 ロードバランサーパターンの拡張です。IP ソース NAT パターン拡張は、IP ソース NAT プールを検出します。この拡張は、2023 年 2 月リリースのストアバージョン 1.0.98 からストアで入手できます。
ストアでアプリを要求する
ServiceNow Storeにアクセスして、利用可能なすべてのアプリを表示し、ストアに要求を送信する方法を確認してください。リリースされたすべてのアプリのリリースメモ情報については、「ServiceNow Store バージョンの履歴リリースノート」を参照してください。
必須条件
- 認証情報
- SNMP 認証情報または (オプションで) SSH 認証情報を構成してください。
- ディスカバリーとサービスマッピングパターンアプリケーション
A10 ロードバランサーパーティションを検出するには、ServiceNow Store から、ディスカバリーとサービスマッピングパターンアプリケーション 1.0.98 リリースを展開します。
水平ディスカバリー中に ディスカバリー によって収集されるデータ
| テーブルとフィールド | 説明 |
|---|---|
| A10 ロードバランサー [cmdb_ci_lb_a10] | |
| シリアル番号 [serial_number] | ロードバランサーのシリアル番号。 |
| ロードバランサーインターフェイス [cmdb_ci_lb_interface] | |
| 名前 [name] | ロードバランサーインターフェイスの名前。 |
| MAC アドレス [mac_address] | ロードバランサーインターフェイスの MAC アドレス (次の形式: 55:0d:f9:98:3i:ae)。 |
| 運用ステータス [operational_status] | ロードバランサーインターフェイスの運用ステータス。 |
| ロードバランサープール [cmdb_ci_lb_pool] | |
| 名前 [name] | ロードバランサープールの名前。 |
| 負荷分散方法 [load_balancing_method] | ロードバランサーによって使用される方法。 |
| ロードバランサープールメンバー [cmdb_ci_lb_pool_member] | |
| 名前 [name] | プールメンバーの名前。 |
| IP アドレス [ip_address] | プールメンバーホストの IP アドレス。 |
| サービスポート [service_port] | プールメンバーによって使用されるポート。 |
| 運用ステータス [operational_status] | ロードバランサープールメンバーの運用ステータス。 |
| プール [pool] | プールメンバー。 |
| ロードバランサーサービス [cmdb_ci_lb_service] | |
| 名前 [name] | ロードバランサーの名前 (<LB 名>:<LB ポート> の形式)。 |
| IP アドレス [ip_address] | FQDN の IP アドレス。 |
| ポート [port] | ロードバランサーのポート。 |
| 運用ステータス [operational_status] | ロードバランサーサービスの運用ステータス。 |
| インストールステータス [install_status] | ロードバランサーサービスのインストールステータス。 |
| プール [pool] | ロードバランサーサービスのプールメンバー。 |
| DNS [cmdb_ci_dns_name] | |
| 名前 [name] | DNS 名。 |
| IP アドレス [ip_address] | DNS IP アドレス。 |
| A10 ロードバランサーパーティション [cmdb_ci_lb_a10_partition] | |
| 名前 [name] | パーティションの名前。 |
| インデックス [index] | パーティション ID。管理者は、この ID をパーティション作成プロセスでアサインします。 |
| 最大 Aflex [max_aflex] | パーティションに属せる aFleX スクリプトの最大数。 |
| 管理者数 [admin_count] | パーティションに割り当てられたアドミンの数。 |
| L3V [l3v] | パーティションでレイヤー 2/3 仮想化が有効になっているかどうかを示す値。 |
| ネットワークアダプタ [cmdb_ci_network_adapter] | |
| 運用ステータス [operational_status] | ネットワークアダプターの運用ステータス。 |
| MAC アドレス [mac_address] | ネットワークアダプターの MAC アドレス。 |
| エイリアス [alias] | ネットワークアダプターのエイリアス。 |
| IP アドレス [ip_address] | ネットワークアダプターの IP アドレス。 |
| 名前 [name] | ネットワークアダプターの名前。 |
| ネットマスク [netmask] | ネットワークアダプターのネットマスク。 |
| プライマリ IP [primaryIP] | ネットワークアダプターのプライマリ IP アドレス。 |
| IP アドレス [cmdb_ci_ip_address] | |
| IP アドレス [ip_address] | IP アドレス。 |
| ネットマスク [netmask] | IP アドレスが属するネットマスク。 |
| バージョン [version] | IP バージョン。 |
| 運用ステータス [operational_status] | IP アドレスの運用ステータス。 |
| SNAT IP プール [cmdb_ci_snat_ip_pool] | |
|
NAT プール失敗 [nat_pool_failed] | プール内の合計ミス数 |
|
HA グループ [ha_group] |
NAT プールに関連付けられた高可用性グループ番号。 |
|
ネットマスク [net_mask] |
NAT プールアドレス範囲のネットマスク。 |
|
NAT プールの空き合計 [nat_pool_total_free] |
プール内の空きアドレスの合計。 |
|
NAT プール利用合計 [nat_pool_total_usage] |
プール内の使用済みアドレスの合計。 |
|
NAT プールポート使用率 [nat_pool_total_used] |
プール内の合計ポート使用率。 |
|
NAT プール終了アドレス [nat_pool_end_address] |
IP NAT プールの終了アドレス (IPv4 または IPv6)。 |
|
NAT プールの開始アドレス [nat_pool_start_address] |
IP NAT プールの開始アドレス (IPv4 または IPv6)。 |
| オブジェクト ID [object_id] | A10 デバイスによってアサインされた NAT プールの一意の識別子。 |
|
構成アイテム (CI) [cmdb_ci] |
A10 ロードバランサー [cmdb_ci_lb_a10] テーブルを参照します。 |
CI 関係
| CI | 関係 | CI |
|---|---|---|
| ルーターインターフェイス [dscy_router_interface] | Uses::Used by | ロードバランサープール [cmdb_ci_lb_pool] |
| ロードバランサーインターフェイス [cmdb_ci_lb_interface] | Owns::Owned by | ロードバランサープール [cmdb_ci_lb_pool] |
| ロードバランサープールメンバー [cmdb_ci_lb_pool_member] | Owns::Owned by | ロードバランサープール [cmdb_ci_lb_pool] |
| ロードバランサーサービス [cmdb_ci_lb_service] | Used by::Uses | ロードバランサープール [cmdb_ci_lb_pool] |
| ロードバランサーサービス [cmdb_ci_lb_service] | Runs on::Runs | ロードバランサープール [cmdb_ci_lb_pool] |
| ロードバランサープール [cmdb_ci_lb_pool] | Owns::Owned by | ロードバランサープール [cmdb_ci_lb_pool] |
| DNS 名 [cmdb_ci_dns_name] | Used by::Uses | IP アドレス [cmdb_ci_ip_address] |
| ネットワークアダプター [cmdb_ci_network_adapter] | Owns::Owned by | ロードバランサープール [cmdb_ci_lb_pool] |
| ロードバランサープール [cmdb_ci_lb_pool] | Owns::Owned by | IP アドレス [cmdb_ci_ip_address] |
A10 ロードバランサー [cmdb_ci_lb_a10] |
Owns::Owned by | ソース NAT IP プール [cmdb_ci_snat_ip_pool] |
トップダウンディスカバリー中に サービスマッピング によって収集されるデータ

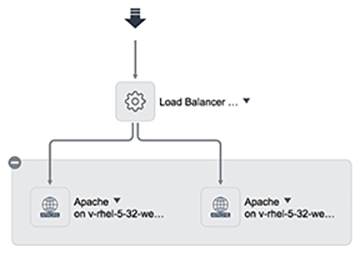

サービスマッピング により、展開にある A10 ロードバランサーとアプリケーション間の接続が検出されます。
