CAD エディターでのレイヤーの分離

  • リリースバージョン: Washingtondc
  • 更新日 2024年02月01日
  • 読む1読むのに数分

    • CAD エディターには、CAD ファイルの編集中にレイヤーを複数のレイヤーから分離する機能があります。

    始める前に

    必要なロール：admin

    手順

    1. [ CAD エディター ] タブを選択します。
    2. AutoCAD レイヤーに移動します。

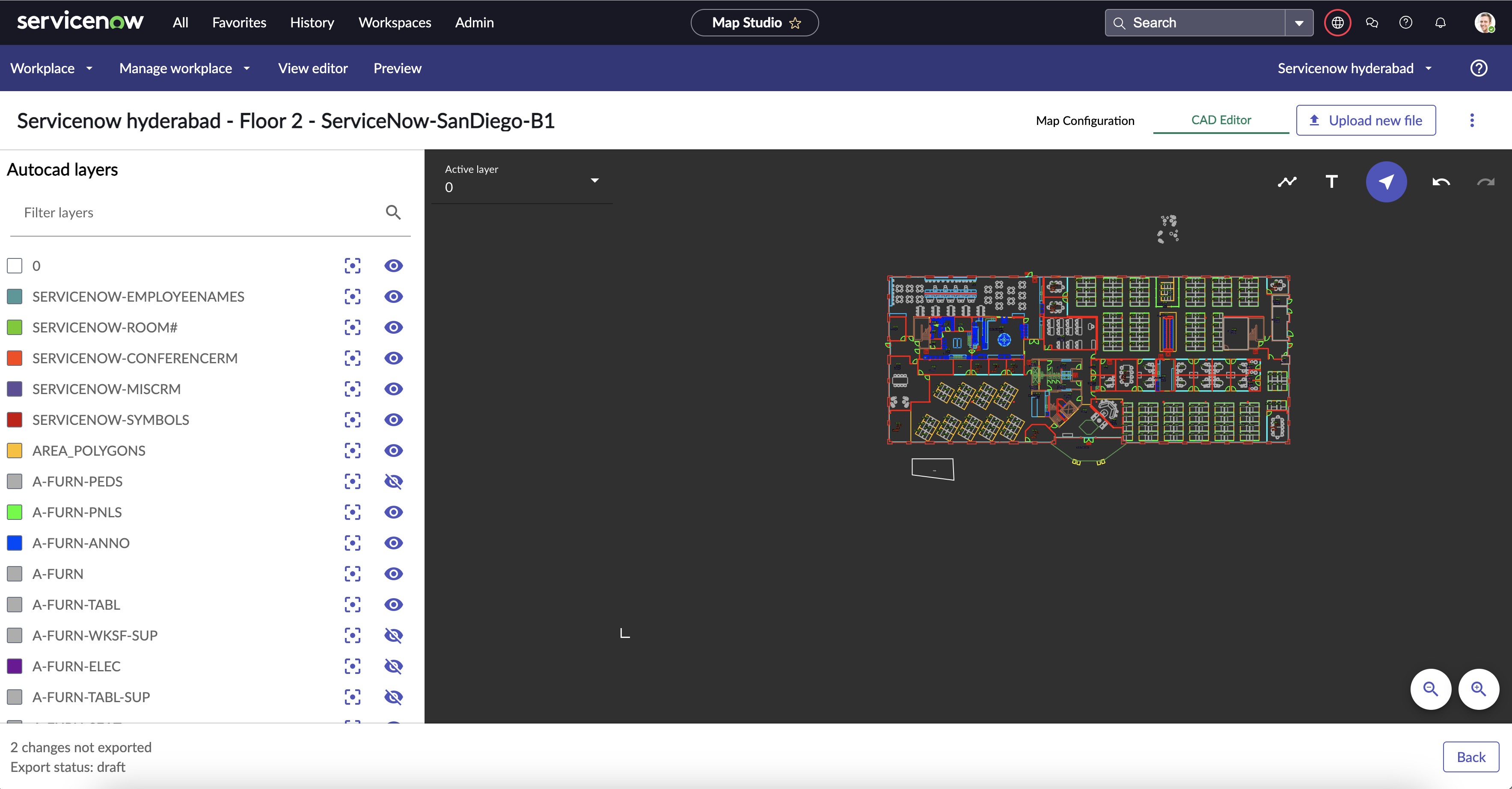

      レイヤータイプ別の AutoCAD レイヤーとフィルターレイヤー。

    3. オプション: [ レイヤーのフィルター] オプションを使用して、レイヤーをフィルター処理して検索します。
      CAD ファイルに多数のレイヤーがある場合、フィルターオプションは、一度に選択したいくつかのレイヤーをソートして操作するのに役立ちます。
    4. レイヤーを選択し、[分離] アイコン ( [レイヤーを分離] アイコン) を選択します。
    5. プレビューには、分離されたレイヤーが表示されます。
      例:ポリラインやポリゴン。
    6. セレックツールアイコン(ツール選択アイコン )を使用して、エディターで分離レイヤーを選択します。
    7. オプション: 必要に応じて編集および変更します。
      注:
      ブロックは編集できませんが、ブロック内の属性は編集できます。
